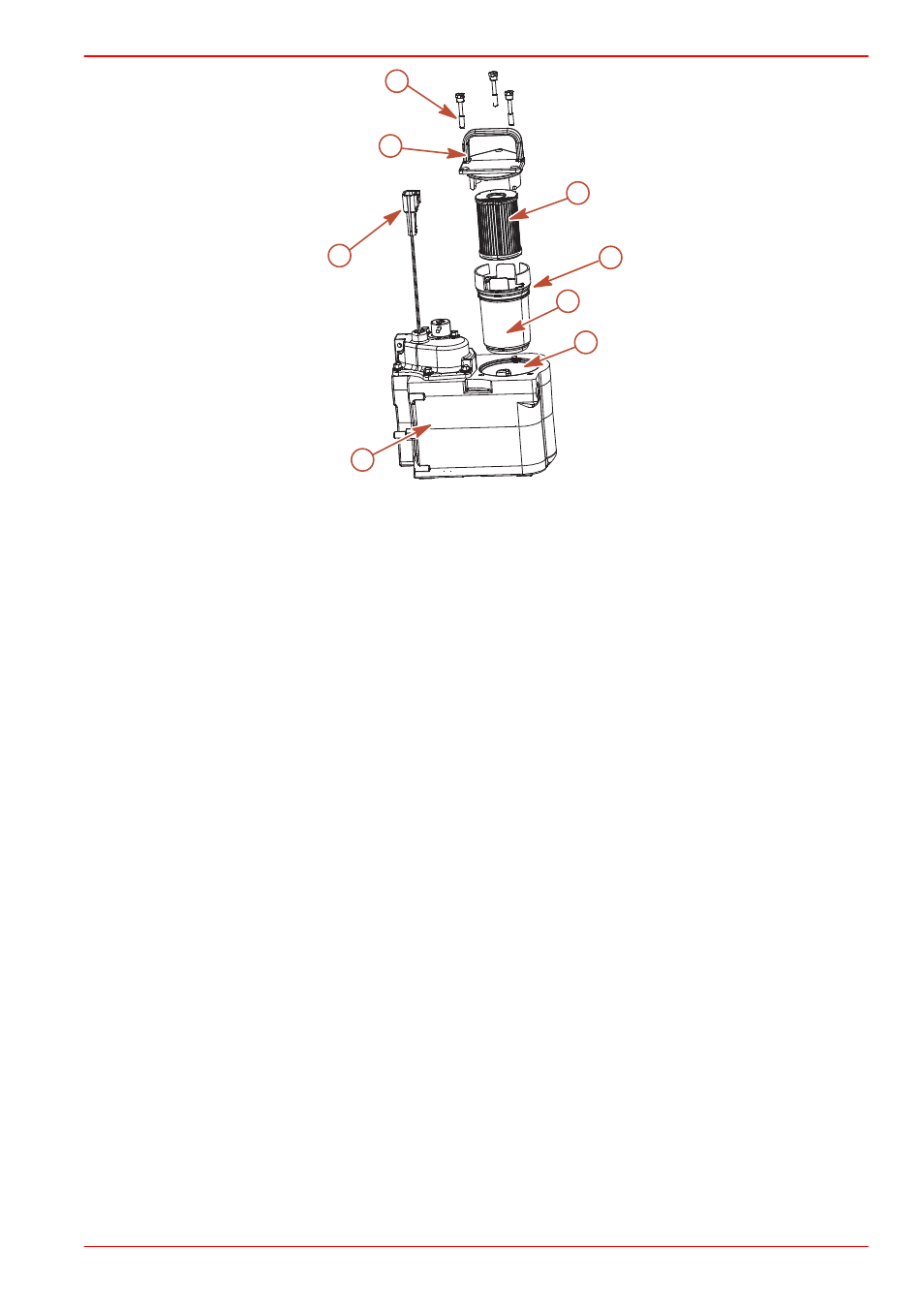

Модуль охлаждения топлива
b -
Электропроводка модуля
охлаждения топлива
c -
Крышка фильтра
d -
Фиксирующий винт блока фильтра
e -
Фильтрующий элемент топливного
фильтра
f -
Чашка фильтра
g -
Резервуар фильтра модуля
охлаждения топлива
h -
Уплотнительное кольцо
7. Снимите блок фильтра, взявшись за рукоятку блока фильтра и потянув вверх.
Не снимайте блок фильтра с модуля охлаждения топлива в этот раз.
8. Подождите, пока все топливо, которое может находиться в блоке фильтра,
стечет через днище блока фильтра в резервуар фильтра модуля охлаждения
топлива.
9. Снимите чашку фильтра с крышки фильтра, взявшись за крышку фильтра и
поворачивая ее по часовой стрелке, в то же время удерживая чашку фильтра
в неподвижном положении.
10. Снимите использованный водоразделительный топливный фильтр с чашки
фильтра, поместите его в чистый, предназначенный для этого контейнер.
11. Вылейте воду и выбросите мусор, которые могут быть в чашке фильтра.
12. Установите новый водоразделительный топливный фильтр в чашку фильтра.
Втягивайте элемент в чашку до тех пор, пока он не будет полностью уплотнен.
13. Установите новое уплотнительное кольцо на чашку фильтра.
14. Присоедините крышку фильтра к чашке фильтра, взявшись за крышку
фильтра и поворачивая ее по часовой стрелке, в то же время удерживая
чашку фильтра в неподвижном положении, до тех пор, пока крышка фильтра
не встанет на место плотно.
15. Медленно вставьте блок топливного фильтра в модуль охлаждения топлива,
чтобы предотвратить проливание топлива, и совместите винты, оставленные
в крышке фильтра, с отверстиями для винтов в модуле охлаждения топлива.
Плотно затяните вручную фиксирующие винты блока фильтра.
16. Убедитесь в том, что крышка фильтра надежно уплотнена по отношению к
модулю охлаждения топлива, и затяните каждый фиксирующий винт блока
фильтра.
