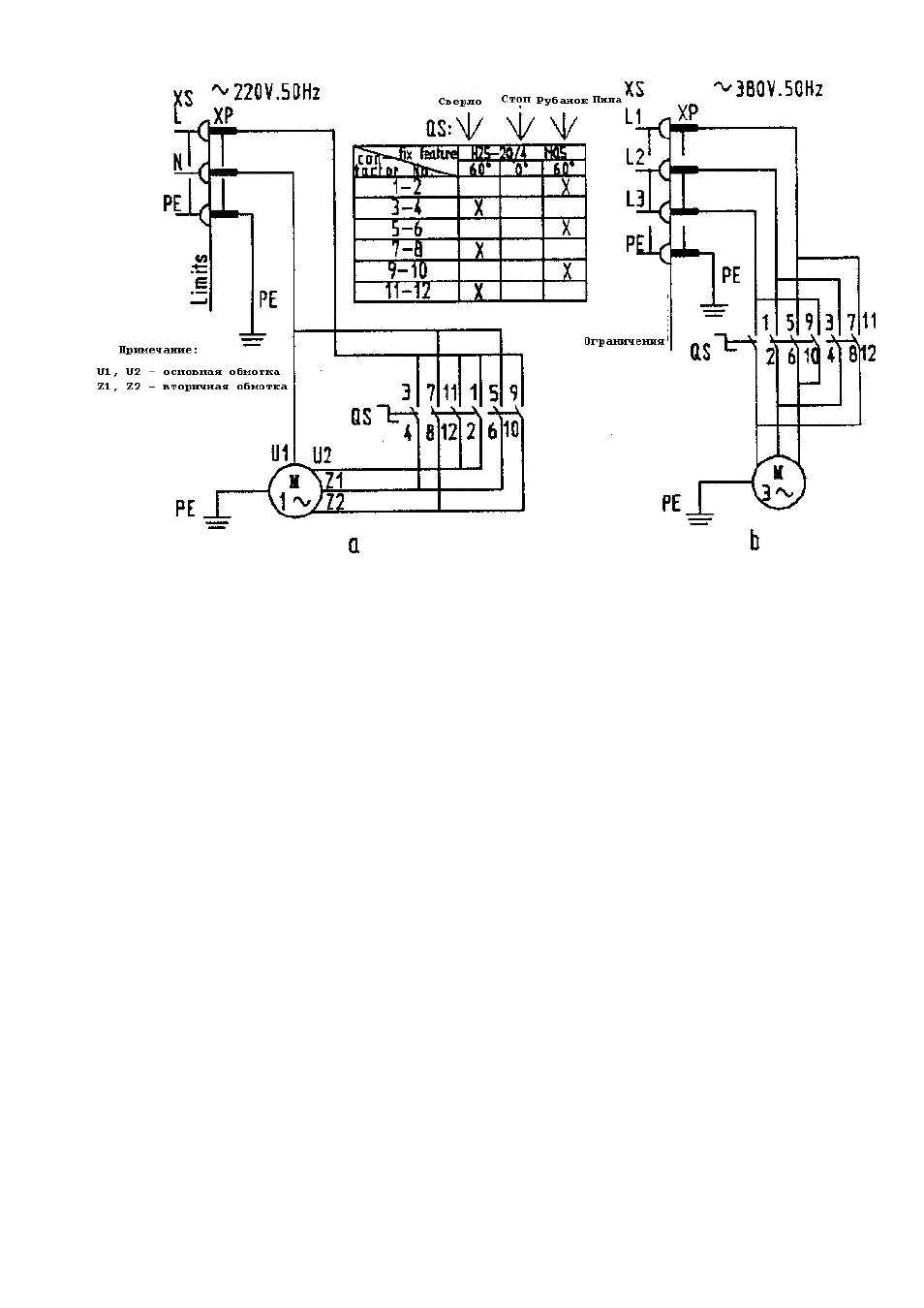

Рис.6 Электрическая схема
Электрическая схема показана на Рис. 6 a или b. Станок может поставляться с трехфазным
или однофазным мотором, в зависимости от запроса заказчика. Работа по подключению должна
проводиться специалистом, необходимо проверить, чтобы станок был заземлен. Напряжение,
частота, ток источника питания должны соответствовать требованиям указанным на станке, по-
грешность напряжения допускается в пределах ± 5 %.
Трехфазный мотор: Соедините выключатель панели с трехфазным силовым кабелем, и ис-
пользуйте желто-зеленый провод в качестве провода заземления. Запустите машину и проверь-
те направление вращения ножевого вала. Если оно неправильное, поменяйте два из трех про-
водов.
Однофазный мотор: Соедините источник питания с 16A автоматом защиты, затем вставьте
вилку станка в розетку.
5.2 Наладка
Перед проведением монтажно-наладочных работ отключите станок от эл. сети!
Удалите защитную смазку от ржавчины с помощью мягких растворителей.
Установите станок на плоскую поверхность.
5.2.1 Замена ножей
Станок поставляется с 3–мя уже установленными ножами; однако каждый раз, когда будет
необходимо их заточить или сменить, действуйте следующим способом: Отключите станок. От-
соедините вилку из розетки, и убедитесь, что никто не сможет случайно запустить станок. На-
деньте защитные перчатки. См. Рис. 5. Ослабьте болт ножа 3, вставьте отвертку в отверстие 12,
вытяните механизм 2 наружу, затем немного закрутите болт 3, поместите плоскую линейку на
среднюю часть краевой пластины заднего стола 1. Поверните ножевой вал 5, лезвие 2 будет
вдавлено в ножевой вал 5. Дайте лезвию 2 соприкоснуться с плоской линейкой, затем сделайте
так, чтобы лезвие 2 уперлось в поверхность стола на той же высоте, вначале закрепите сред-
ний болт, затем два по краям, повторите эти операции несколько раз, чтобы закончить уста-
новку 3 лезвий. Положите на поверхность стола плоскую пластину, проверьте слева и справа,
поверните рукой ножевой вал 5, чтобы посмотреть, касается ли лезвие пластины под одним и
тем же углом, отрегулируйте, если надо.
Внимание: Никогда не используйте вместе, ножи разного типа и серий. Производите заточку
ножей таким образом, чтобы они имели одинаковую высоту и угол (38° ~42°). Ножи можно за-
тачивать до минимальной высоты 21мм. (Новый нож имеет размеры 210 X 30 X 3мм).
