2. КРАТКОЕ ОПИСАНИЕ КОНСТРУКЦИИ
Этот станок разработана с использованием специальной конструкции комбинированных бло-
ков верстачного типа, которая известна своим чрезвычайным удобством и простотой установки,
регулировки, применения и обслуживания.
Станок состоит из переднего и заднего стола, правого и левого оснований корпуса подшип-
ников, усиленного основания, ножевого вала, оси пилы, мотора и компактной системы переда-
чи, имеющей множество функций.

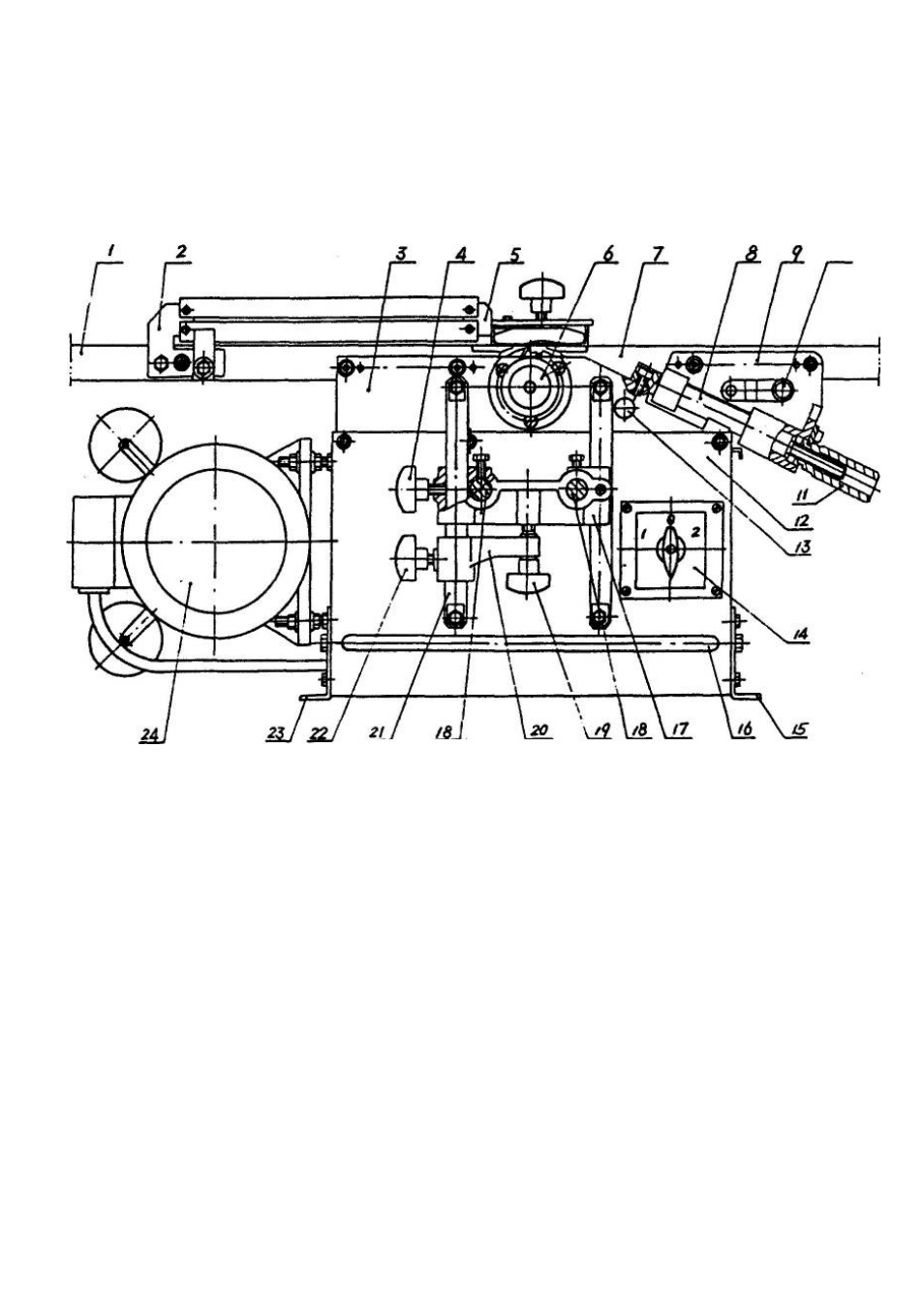

Рис. 1 Схема станка
1. задний стол
2. опора
3. основание корпуса подшипников
4. фиксирующая рукоятка
5. защитный кожух ножевого вала
6. сверлильный патрон
7. передний стол
8. регулировочный винт
9. скользящие направляющие
10. стопорная пластина
11. поднимающая рукоятка
12. левый корпусной лист
13. установочный штифт
14. выключатель
15. передняя опора
16. усилитель жесткости корпуса
17. подвижное основание
18. отверстия для установки сверлильного
стола
19. винт для тонкой регулировки
20. опора винта для тонкой регулировки
21. вертикальная стойка
22. фиксирующая рукоятка
23. задняя опора
24. мотор
