заготовке нет трещин или опасных сучков. Держите ножи достаточно острыми. При любой
неожиданной ситуации с инструментом, заготовками или несчастном случае сразу отключайте
станок.
После работы отключите станок, очистите его от опилок и закройте ножи при помощи
специальной защиты.
5.2.5 Установка пильного диска
Выключите станок и отсоедините провод из розетки, снимите нижний кожух пилы, ослабьте
стопорную пластину, демонтируйте распиловочный стол. См. Рис. 4. Поместите отвертку в от-
верстие 12 ножевого вала 5, чтобы застопорить шпиндель, отвинтите гайку при помощи гаечно-
го ключа, будьте осторожны, чтобы не повредить резьбу, снимите фланец, тщательно очистите
фланец и пильный диск, чтобы они идеально подходили друг к другу, установите пильный диск
на фланец, а затем установите их вместе со шпинделем, зафиксировав двойной гайкой, затем
установите распиловочный стол, нижний кожух, и одновременно поставьте распиловочный стол
на 0.5~1 мм выше заднего стола.
5.2.6 Распиливание
Подготовка: Выключите станок и отсоедините провод из ро-
зетки, установите пильный диск и распиловочный стол, как
указано в части 5.2.5, затем установите на распиловочный стол
расклинивающий нож, держите центр расклинивающего ножа
на уровне пильного диска. Установите на расклинивающий нож,
кожух пильного диска. Расположите направляющие в соответ-
ствии с шириной пропила для проведения продольного распи-
ливания. Направляющая может использоваться наоборот и под
углом 0~45° . Установите поперечный стол для проведения по-
перечных распилов или распилов под углом ±45°. Во время ра-
боты надевайте защитные очки, стойте с правой стороны распиловочного стола, помещайте од-
ну часть рабочей заготовки напротив направляющей, а другую часть упирайте в поверхность
стола, подавайте медленно.
Осторожно: Избегайте прохождения слишком мелких заготовок, если необходимо, пользуй-
тесь специальными плоскими прижимами заготовки. Для длинных заготовок используйте спе-
циальные опоры или роликовые столы. Убедитесь, что в заготовке нет трещин или опасных
сучков, не очищайте стол во время работы. Держите пильный диск острым. При любой неожи-
данной ситуации с инструментом, заготовками или несчастном случае сразу отключайте ста-
нок.
После работы выдерните вилку и отключите основное питание. Очистите столы и уберите
опилки, снимите пильный диск. Установите и зафиксируйте фланец на шпинделе, в конце уста-
новите распиловочный стол и крепко зафиксируйте.
5.2.7 Изготовление шипа

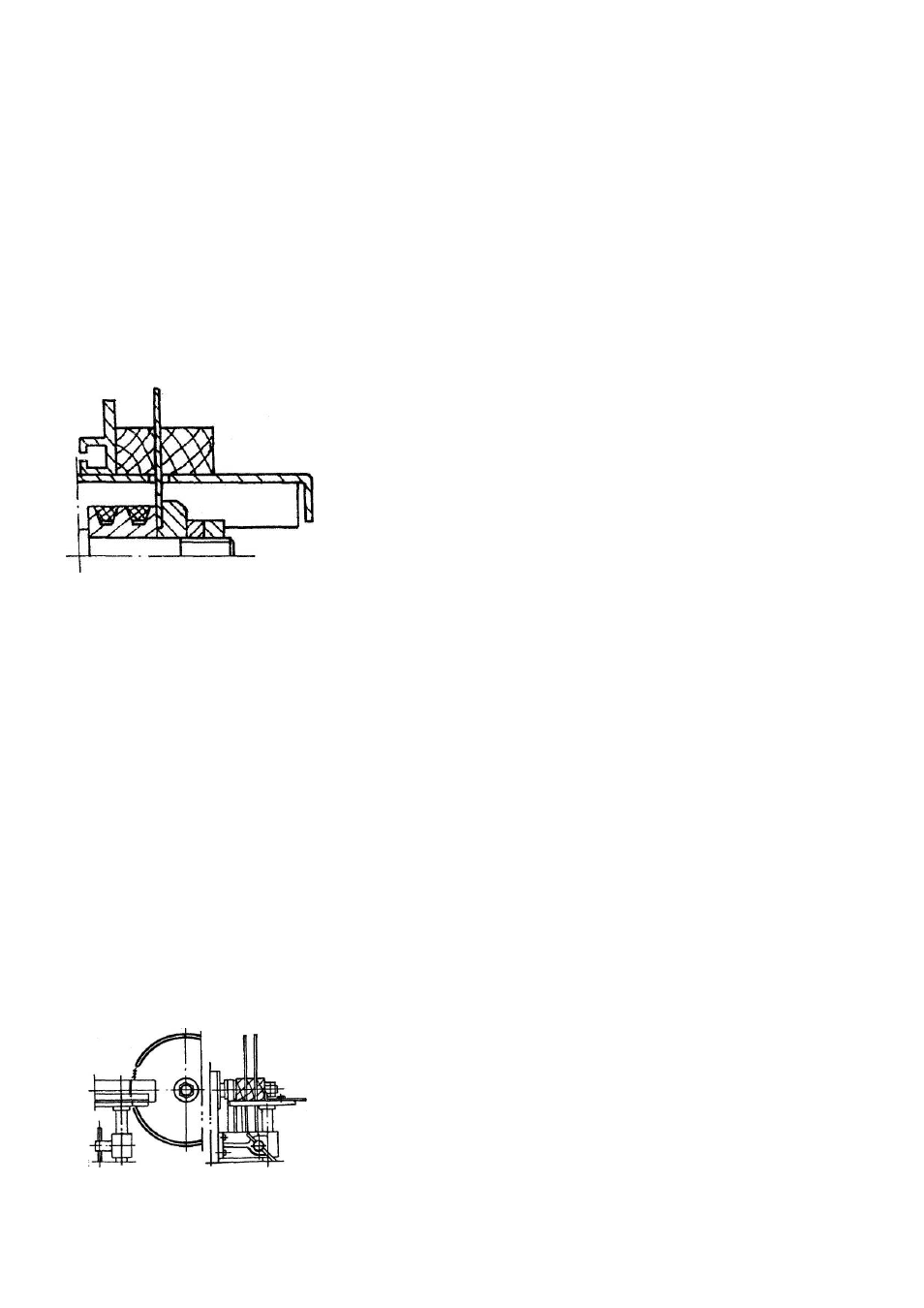

Подготовка: Выключите станок и отсоедините провод из розетки. См. Рис. 5. Ослабьте и сни-
мите стопорную пластину 7, поверните кожух переднего стола 6, вытащите установочный
штифт 13 на Рис. 3, поверните кожух ножевого вала 10 вверх, замените установочный штифт
13. Демонтируйте распиловочный стол, установите пильный диск на конце шпинделя, устано-
вите на стойку заготовку, расположите блок в соответствии с высотой рабочей заготовки, отре-
гулируйте центральную линию рабочей заготовки и ось шпинделя механизма в одной горизон-
тальной плоскости, зафиксируйте установку, затем отрегулируйте установочную пластину так,
чтобы две вертикальные базовые плоскости рабочей заготовки плотно соприкасались с уста-
новкой. Запустите станок, используйте защитные очки, стойте перед установкой, подавайте
медленно.
Осторожно: Убедитесь, что в заготовке нет трещин или
опасных сучков, не очищайте стол во время работы. Держите
пильный диск острым. При любой неожиданной ситуации с инст-
рументом, заготовками или несчастном случае сразу отключайте
станок.
После работы выдерните вилку и отключите основное питание.
Очистите столы и уберите опилки, снимите пильный диск. Уста-
новите и зафиксируйте фланец на шпинделе, в конце установите
распиловочный стол и крепко зафиксируйте на 0.5~1 мм выше, чем задний стол.
