6

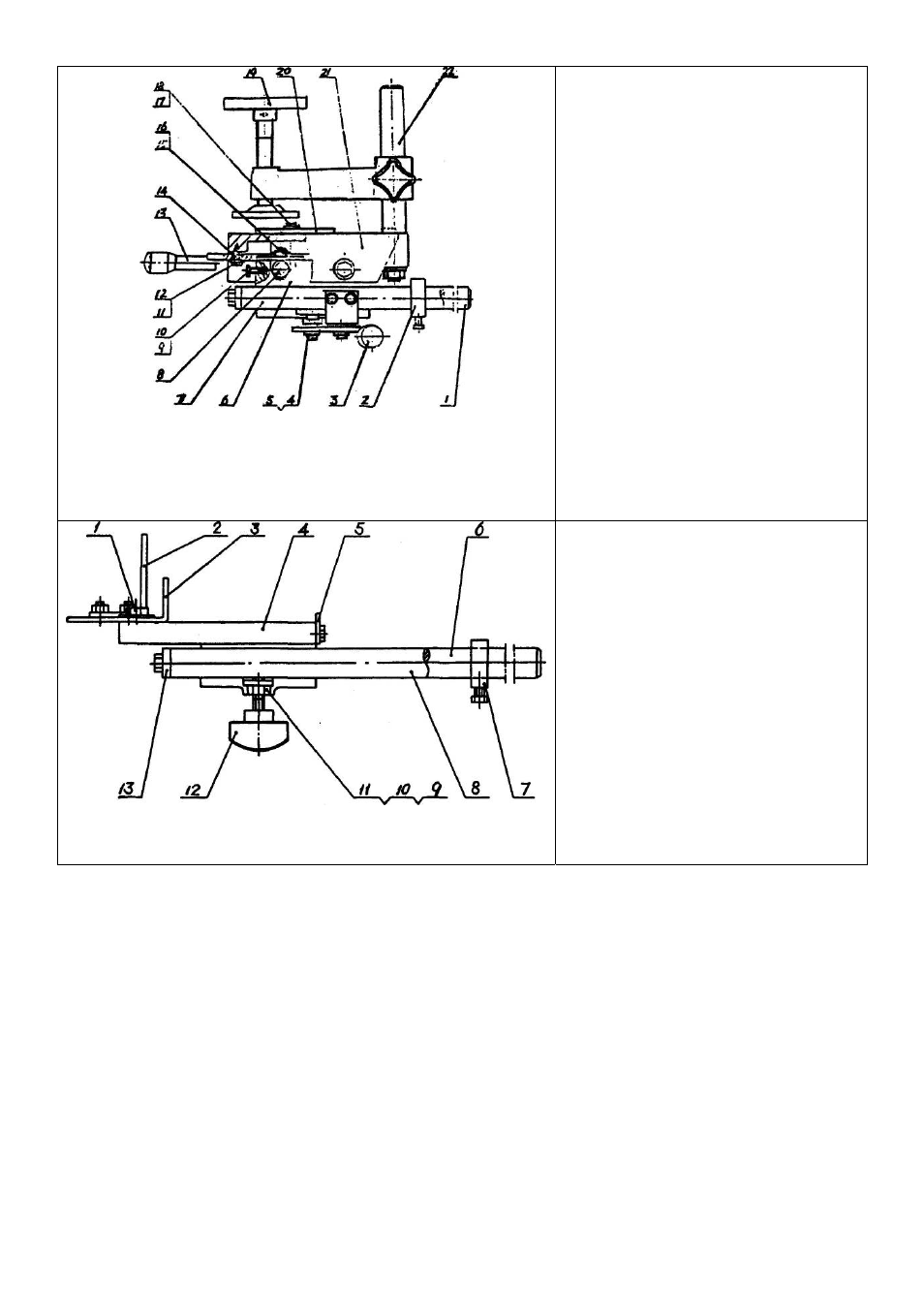

Рис. 2 Сверлильный блок тип A
1. роликовая направляющая
2. установочное кольцо
3. подъемная тяга
4. регулировочный винт
5. винт Мб
6. средний ползунок
7. роликовая направляющая
8. поперечная роликовая направ-
ляющая
9. болт M8X16
10. опорный штырь
11. болт M6X16
12. большая шайба 6-140HV
13. подъемный рычаг
14. сжимающая муфта
15. регулировочный винт
16. гайка
17. болт M6012
18. большая шайба 6-140HV
19. зажим
20. установочная пластина
21. сверлильный узел
22. стойка
Рис. 3 Сверлильный блок тип В
1. болт M6»12
2. ограждение
3. установочная пластина
4. сверлильный узел
5. ограничитель
6. роликовая направляющая
7. установочное кольцо
8. роликовая направляющая
9. гайка М6
10. регулировочный винт
11. нажимная пластина
12. стопорная пластина
13 соединительная пластина
