Инструкция по эксплуатации Jet Tools JWS-2900
Страница 9
Монтаж фрезерного инструмента
1. Отключите станок от источника электропитания и застопорите шпиндель.

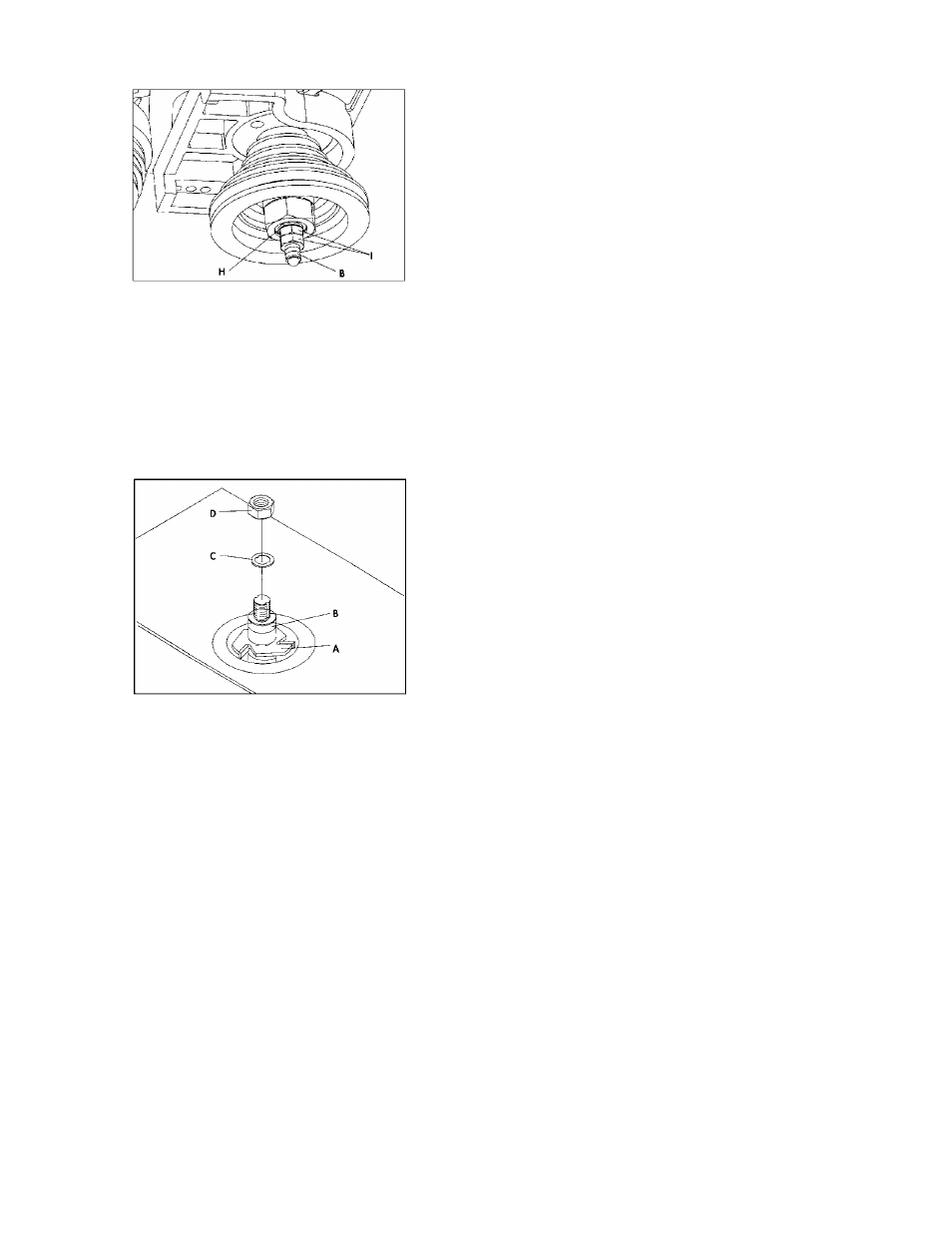

2. Установите фрезерный инструмент (A) и прижимные кольца (B) на шпиндель
как показано в рисунке 15.
3. Установите стопорное кольцо (C) и закрутите гайку (D) используя гаечный
ключ.
4. Расстопорите вращение шпинделя перед работой.
РИСУНОК 15
П Р Е Д У П Р Е Ж Д Е Н И Е :
Всегда помещайте стопорное кольцо (C) на шпиндель
прежде, чем закрутить гайку.
Монтаж зущитного кожуха с упором для заготовки
1. Защитный кожух (A), на столе показан на рисунке 16,. Установите две
ручки(E) крепления кожуха к столу с плоскими шайбами, используя один из двух
наборов отверстий на столе и закрепите кожух.
2. Алюминиевую часть упора (D) вставьте на направляющую (B), и используя
гайку (C) и шайбу наполовину притяните, как показано на рисунке 17. Двигайте
алюминиевую часть упора на площадку. ОТМЕТЬТЕ: (Правая часть упора, по
креплению, немного отличается от левой.) Установите другую сторону.
3. Установите крышку (K), показанную на рисунке 16.
