Инструкция по эксплуатации Jet Tools JWS-2900
Страница 12
РЕГУЛИРОВКА

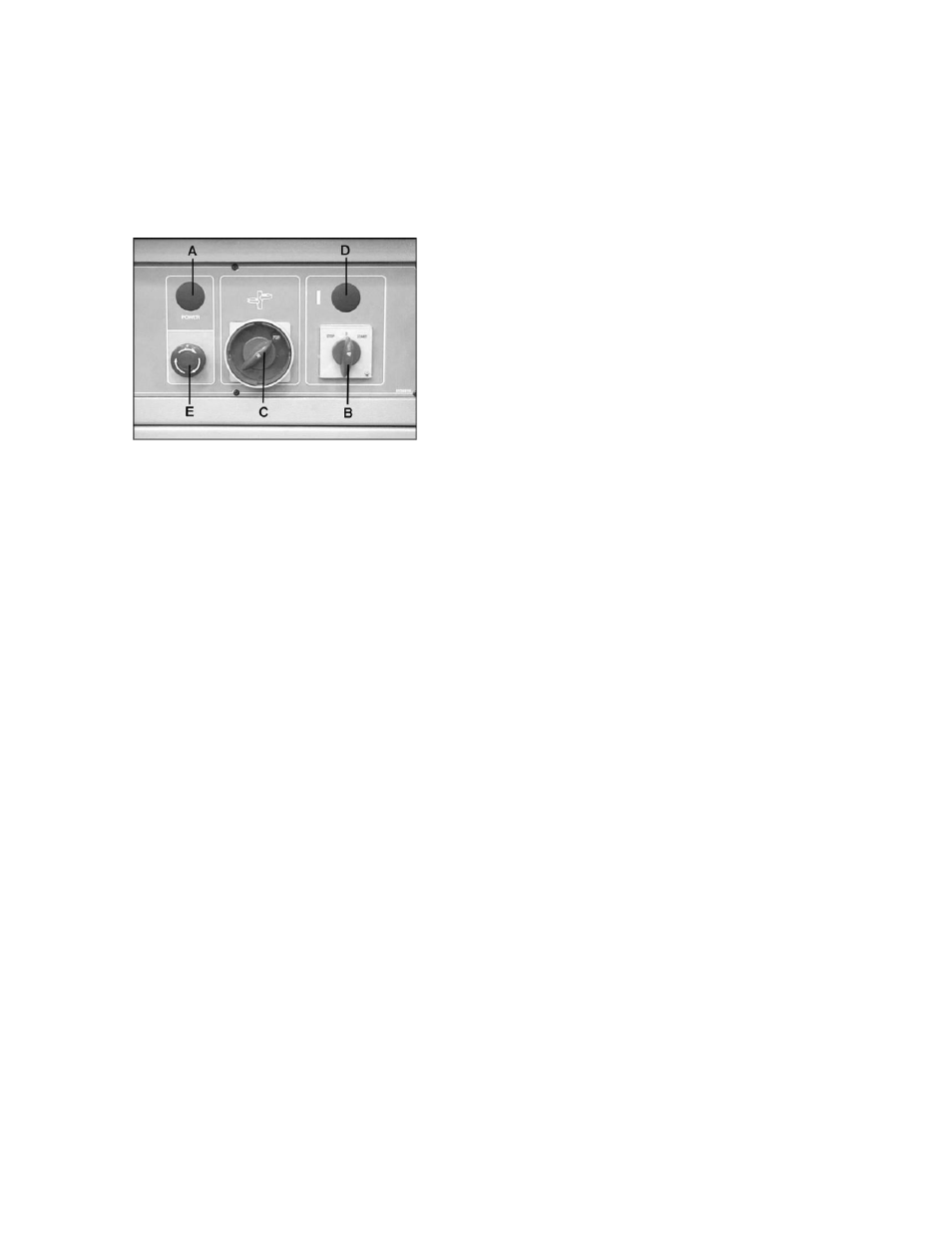

Пульт управления
Элементы пульта управления следующие: (См. рисунок 24).
A. индикатор электропитания
B. включение электродвигателя
C. реверсивный переключатель
D. индикатор включения
E. кнопка выключения электродвигателя
1. Удостоверьтесь, что стопор шпинделя свободен как объяснено в разделе
" Стопор Шпинделя " и что дверь тумбы закрыта. Убедитесь, что ничто не мешает
вращению фрезерного инструмента.
2. Поверните выключатель (C) в положение вращения Поверните переключатель
(B) в право, запустится электродвигатель станка. Переключатель(B) является
магнитным; как только станок запуститься, переключатель возвратится в
центральное положение как показано.
ПРЕДУПРЕЖДЕНИЕ: Никогда не пытайтесь изменить вращение шпинделя, в то
время как двигатель / шпиндель вращается.
3. Чтобы остановить вращение электродвигателя, нажмите гриб кнопки (E)
остановки или поверните выключатель ВКЛ / ВЫКЛ (B) в левую сторону.
ПРЕДОСТЕРЕЖЕНИЕ: не используйте реверсивный выключатель, чтобы
остановить станок, или произойдет повреждение электрических средств
управления.
ПРЕДУПРЕЖДЕНИЕ: Открывайте электрическую дверь корпуса только, в то
время как электропитание отсоединено, или это может привести к поражению
электрическим током.
ИЗМЕНЕНИЕ СКОРОСТИ
Ваш станок поставляется с 5 ручьевым шкивом двигателями и шпиндельным
шкивом с 5 ручьями, которые обеспечивают шпиндельные скорости 3000, 4000,
6000, 8000 И 10000 ОБОРОТОВ В МИНУТУ.
Диаграмма скорости, показанная в рисунке 25, расположена на внутренней части
передней двери корпуса станка для легкого считывания положения ремня на
шкивах для этих пяти доступных скоростей.
