Инструкция по эксплуатации Jet Tools JWS-2900
Страница 10

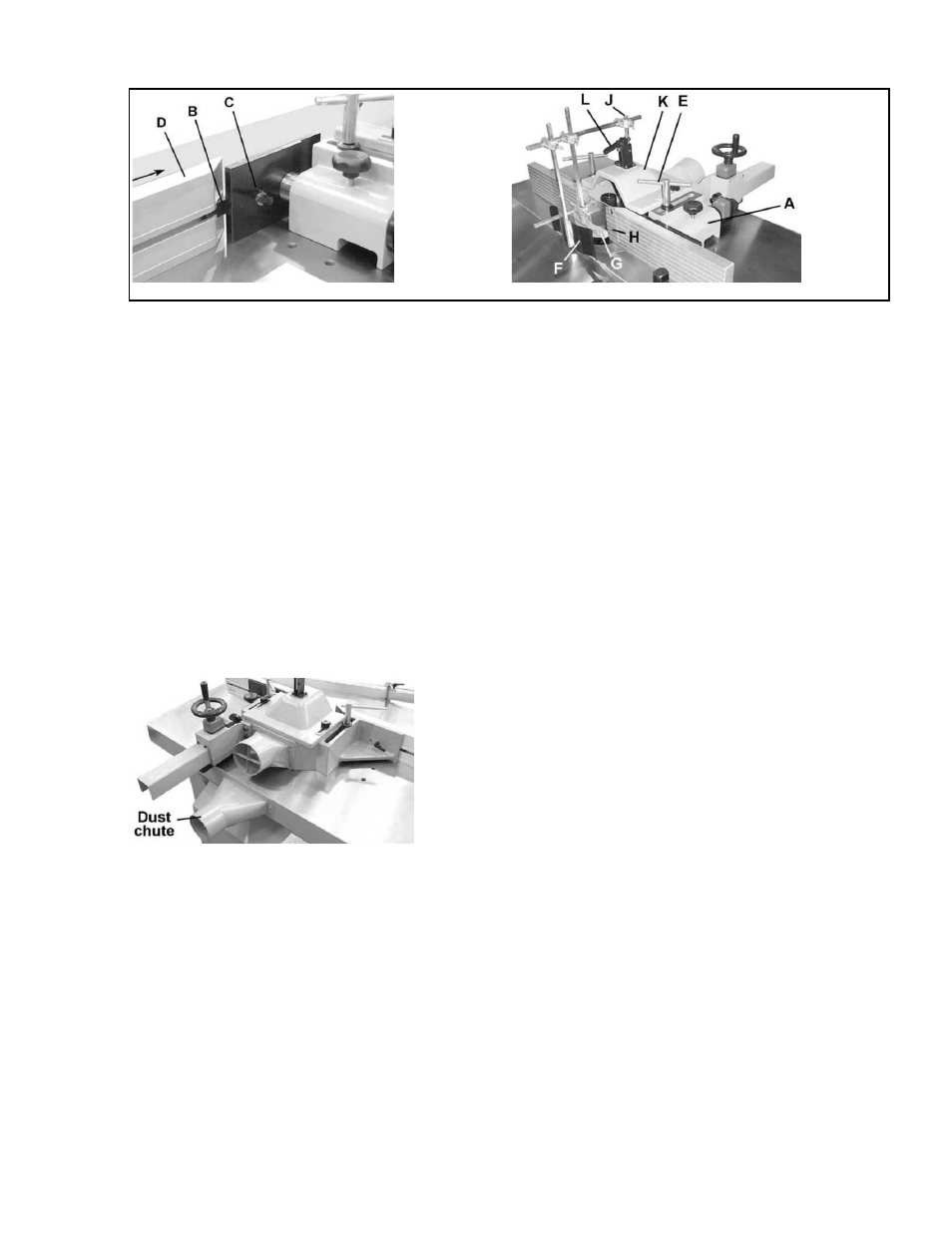

Р И С У Н О К 16
Монтаж защиты может быть произведѐн в различных конфигурациях, в
зависимости от типа фрезерных работ. Рисунок 16 показывает одну такую
конфигурацию.
1. Установите боковой прижим (F), прижим сверху (G) и прозрачную
пластмассовую защиту (H) к крепѐжному узлу(J) расположенному сверху крышки
кожуха (K), используя шток и зажимы. Ручка (L) может зафиксировать все
прижимы перед работой.
2. Для переустановки прижимов в верхнее положение можно щелкнуть
ручкой(L) и поднять шток.
Раструб для сбора стружки
Установите раструб для сбора стружки к заднему краю стола, используя два винта
M5 x 10 и плоские шайбы M5. См. рисунок 18.
Установка упора для фрезерования под различными углами с прижимом
Упор с прижимом устанавливается на каретке следующим образом (рисунок 19):
1. Шток с ресьбой (A) вкручивается через отверстие (B) и тело (C), по резьбе в
отверстие (D) на каретке.
2. Круглая ручка (E) в паз (F) в теле вкручивается в отверстие (G) каретки.
3. Прижим (H), показанный в рисунке 20, поставляется, чтобы надежно держать
заготовку. Зажим должен быть установлен как показано, и может переставляться ,
ослабляя винты (J).
