СТОПОР ВРАЩЕНИЯ ШПИНДЕЛЯ
Стопор вращения шпинделя поможет Вам при замене шпинделя или монтаже и
удалении резцов.
ОТМЕТЬТЕ: Стопор вращения шпинделя может быть использован, когда станок
остановился полностью.

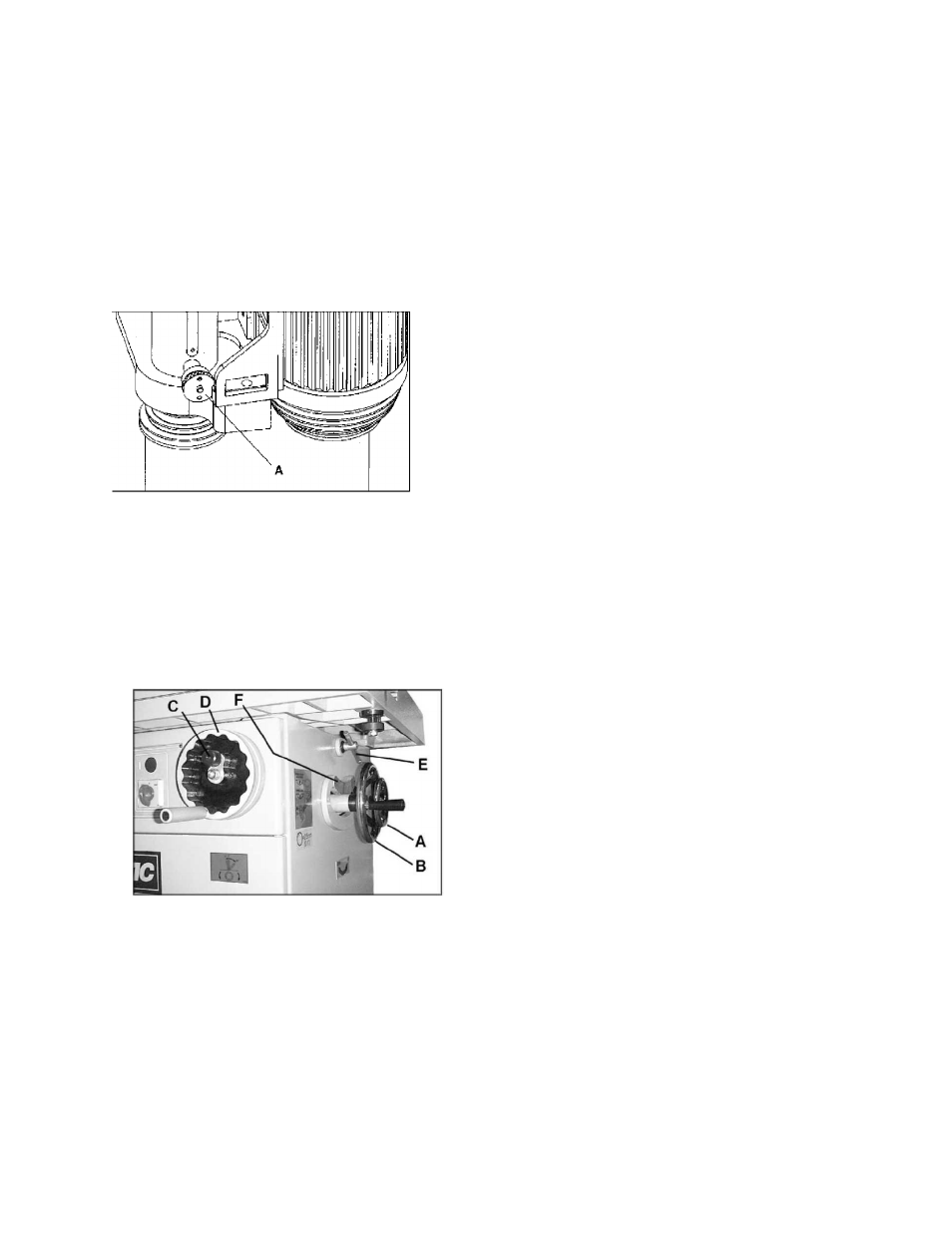

Откройте задняя дверь корпуса и поверните стопорную рукоятку (A), показанную
на рисунке 28, пока отверстие на рукоятке не встанет на выступ. Шкив
поворачивается, пока шток стопора не войдѐт в ось шпинделя.
ВЕРТИКАЛЬНОЕ ДВИЖЕНИЕ ШПИНДЕЛЯ
1. Ослабьте фиксирующий штурвал (A), показанный на рисунке 29, и поверните
штурвал (B) против часовой стрелки, чтобы поднять шпиндель; по часовой
стрелке понизить шпиндель.
ОТМЕТЬТЕ: Один полный оборот штурвала продвигает шпиндель вверх или вниз
на 2.5 мм, как показано в лейбле около штурвала.
Р И С У Н О К 29
НАКЛОН ШПИНДЕЛЯ
Станок должен полностью остановиться прежде, чем шпиндель будет наклонен, и
вставка с овальным отверстием должна быть помещена в стол. Удостоверьтесь, что
фреза не касается стола или края упора в наклоненном положении.
1. Ослабьте ручку (C) на передней стороне штурвала (D). См. рисунок 29.
2. Ослабьте два фиксатора(E) с обеих сторон станка.
3. Поверните штурвал (D) к необходимому углу наклона, показанному на
индикаторе (F).
4. Закрутите ручку (C) и фиксирующие ручки (E).
РЕГУЛИРОВАНИЕ упора
1. Чтобы установить алюминиевые половины упора вдоль, ослабьте прижим,
