8
Замену валов разрешается производить
только при задействованной блокировке
шпинделя и отключенном Эл.питании.
Могут применяться шлифовальные валы с
диаметрами 25, 38, 50, 75 и 100 мм.
Свободное пространство вокруг шлифо-
вальных валов в зависимости от диаметра
шлифовальной втулки закрывается с помо-
щью закладных колец стола.

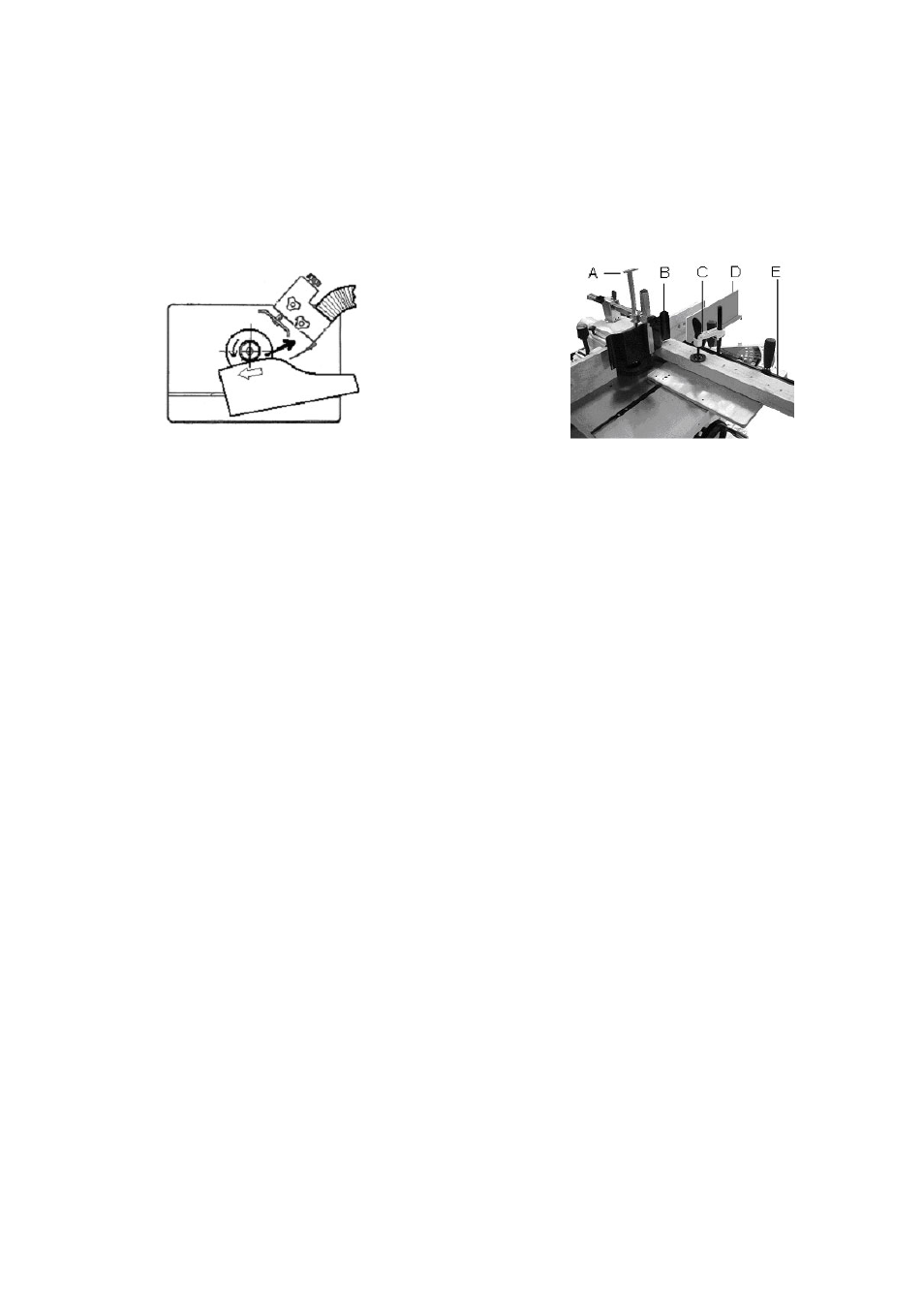

Подсоедините упор для фрезерования за-
круглений к вытяжной установке (Рис. 12).
Рис. 12
Внимание:
Шлифовальные вылы разрешается ис-
пользовать только при самом низком числе
оборотов (1700 об/мин).
Перед пуском станка проверьте свободное
вращение шлифовального вала и убедитесь
в том, что все элементы станка надежно за-
тянуты.
Перемещайте заготовку ровно по столу.
При этом держите пальцы сомкнутыми и
удерживайте заготовку ладонями рук.
Выдерживайте всегда достаточное безо-
пасное расстояние до вращающегося шли-
фовального вала.
7.9. Монтаж шипорезной каретки
Шипорезная каретка, поставляемая в виде
опции, перемещается по столу станка по Т-
образному пазу.
Прижим заготовки (C, рис. 13) и направ-
ляющая линейка с упором (E) обеспечивают
устойчивость заготовки во время обработки.
Шипорезная каретка оснащена пластиной
для защиты в конце резки (D), который слу-
жит также как ограничение высоты заготов-
ки.
Устанавливайте упор и линейку для упо-
ров в соответствии с диаметром инструмента.
Горизонтальный прижимной ползунок (А)
устанавливается поверх заготовки.
Вертикальный прижим (В) поднимается на
максимальную высоту.
Рис. 13
Перед пуском станка проверьте свободное
вращение фрезерного инструмента и убеди-
тесь в том, что все элементы станка надежно
затянуты.
Начинайте рабочий ход посредством пе-
редвижения каретки в направлении инстру-
мента
При этом прижимайте заготовку обеими
руками к упору (Е).
Всегда выдерживайте достаточное безо-
пасное расстояние до вращающегося фре-
зерного инструмента.
Указание:
Нарезка шипов требует повышенной мощ-
ности и вращающего момента.
В большинстве случаев лучшие результа-
ты достигаются при числе оборотов, равном
3500 об/мин.
8. КОНТРОЛЬ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Общие указания
Перед работами по техническому обслуживанию и очистке станок должен быть предохранен
от непроизвольного включения.
Отключите станок от Эл.питания!
Производите очистку станка через равномерные отрезки времени.
Ежедневно проверяйте достаточную работоспособность вытяжной системы.
Немедленно заменяйте поврежденные защитные устройства.
Сразу устанавливайте все защитные приспособления после монтажа или ТО.
Учитывайте, что строгальные ножи, обрезиненные валы привода движения заготовки, пло-
ские, поликлиновые, клиновые и другие ремни, а также цепи, используемые в конструкции
станка, относятся к деталям быстроизнашивающимся (расходные материалы) и требуют перио-
дической замены. Гарантия на такие детали не распространяется. Защитные кожуха, отдельные
детали из пластика и алюминия, используемые в конструкции станка, выполняют предохрани-
тельные функции. Замене по гарантии такие детали не подлежат.
Подключение и ремонт электрического оборудования разрешается проводить только квали-
фицированным электрикам.
