7

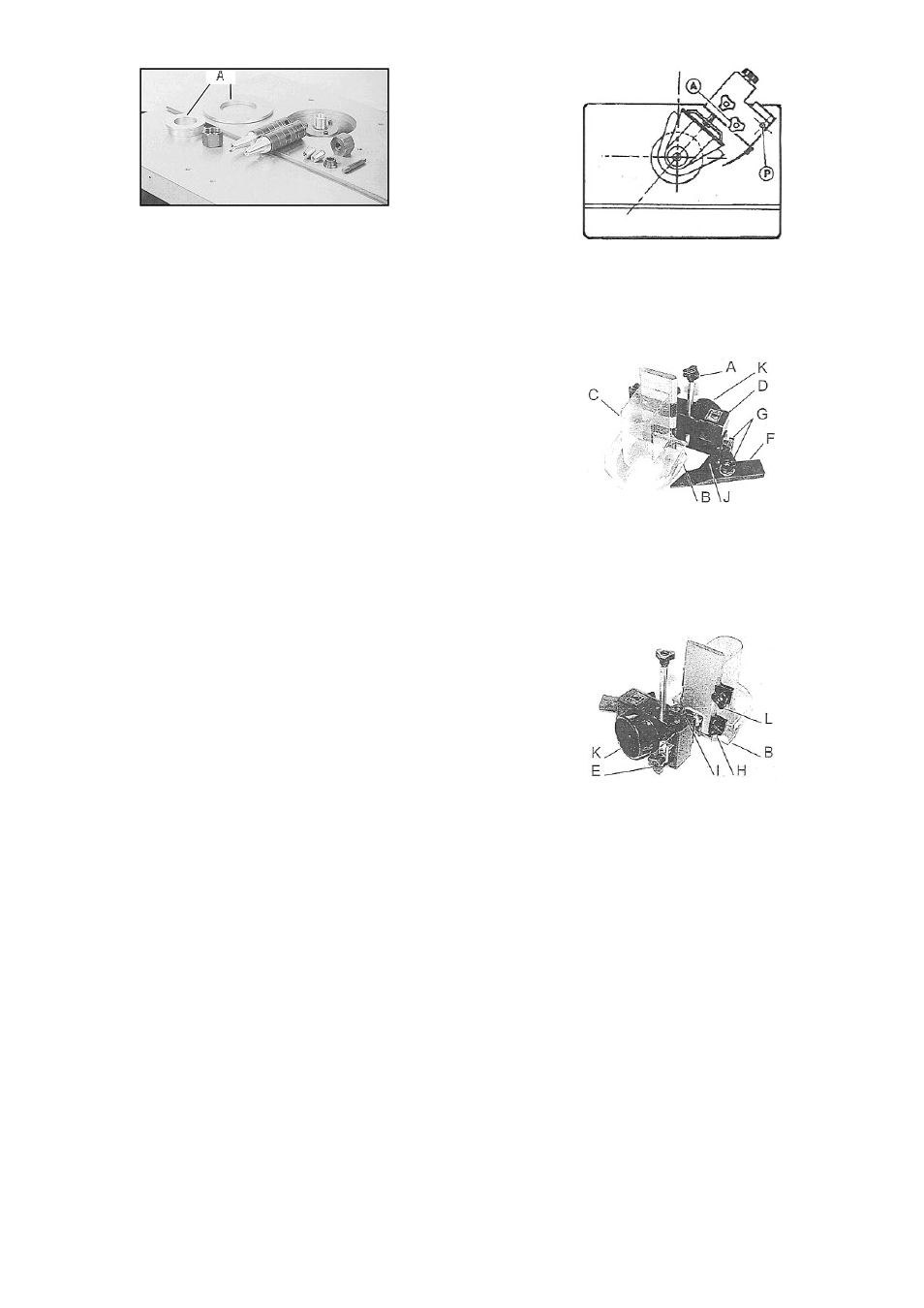

Рис. 8

7.5. Вертикальное перемещение шпин-

деля

После освобождения стопорной ручки

можно установить высоту шпинделя вращая

маховик. Один оборот соответствует подъе-

му на 8 мм (2 мм на каждую четверть оборо-

та).
7.6. Мотаж упора для фрезерования за-

готовки

Сначала устанавливается корпус упора

заготовки. Для этого ввинчиваются оба ба-

рашковых винта в резьбовые отверстия сто-

ла станка.

Установите упорную доску на расстоянии

примерно 5 см от окружности, описываемой

инструментом.

Для безопасного направления (перемеще-

ния) узких заготовок применяйте упорную

доску. Упорная доска является быстроизна-

шивающейся деталью и должна вновь изго-

тавливаться, если свободное пространство

вокруг инструмента становится слишком

большим.

По возможности применяйте для правиль-

ного позиционирования и установки упора

для фрезерования обрезки заготовок.

Для безопасного и устойчивого ведения

заготовки и для защиты от непреднамерен-

ного касания инструмента используйте при-

жим заготовки в зоне вращения фрезы.

Прижим заготовки закрепляется на крыш-

ке корпуса фрезерного узла и для наладки

откинут вверх.

Закрепить упор для ведения заготовки с

кожухом к вытяжной установке стружки.

Перед пуском станка проверьте свободное

вращение фрезерного инструмента и убеди-

тесь, что все элементы станка надежно затя-

нуты.
7.7. Монтаж упора для фрезерования

закруглений

Упор для фрезерования закруглений, по-

ставляемый вместе со станком, может быть

закреплен на столе станка и позволяет при-

менять инструмент с максимальным диамет-

ром 150 мм.

Рис. 9

Сначала установите основание упора.

Для этого в столе станка предусмотрены

одно резьбовое отверстие M8 (A, рис. 9) и

одно фиксирующее отверстие диаметром 8

мм (P, рис. 9).

Рис. 10

Зажмите направляющий ползунок заго-

товки (B, рис. 10) в зависимости от высоты

заготовки и диаметра инструмента. Устано-

вите желаемый съем стружки на рукоятке (E,

рис. 11).

Рис. 11

Опустите прозрачный защитный кожух (C,

рис. 10) на заготовку.

Подсоединить вытяжную установку к пат-

рубку (K, рис. 11).

Перед пуском станка проверьте свободное

вращение фрезерного инструмента и убеди-

тесь в том, что все элементы станка надежно

затянуты.

Начните обработку, направляя заготовку

вдоль подающей планки (F, рис. 10). При

этом заготовка медленно и безопасно входит

в зону окружности, описываемой инструмен-

том. Максимальный съем стружки указывает-

ся разметочной стрелкой.

Проведите заготовку дальше мимо разме-

точной стрелки. Таким образом обеспечива-

ется равномерный съем стружки.
7.8. Монтаж вала для шлифования

Валы для шлифования, поставляемые в

виде опции, могут быть смонтированы вме-

сто фрезерного шпинделя.
