4
4.2. Звуковая эмиссия
Значения определяют согласно стандарту EN 1807:1999 и EN 848-1 (Коэффициент погреш-
ности измерения 4 дБ (А).
Заготовка из ели:
Ш=100 мм, Д=1000 мм, влажность 8,5%
Уровень мощности звука (согласно EN 3746):
Холостой ход 83,4
дБ (A)
Обработка
90,2 дБ (A)
Уровень звукового давления (согласно EN 11202):
Холостой ход 74,2
дБ (A)
Обработка
83,6 дБ (A)
Приведенные значения относятся к уровню издаваемого шума и не являются необходимым
уровнем для безопасной работы.
Хотя имеется связь между уровнем издаваемого звука и его вредного воздействия, из этого
нельзя сделать точного вывода о том, нужны ли дополнительные меры по безопастности.
Факторы, оказывающие влияние на фактический уровень вредного воздействия на рабочем
месте, охватывают продолжительность работы, характеристику помещения, другие источники
шума и т.д., например, количество станков и другие соседние обрабатывающие процессы.
Кроме того допустимый уровень вредного воздействия отличается в разных странах.
Несмотря на это, эта информация служит для того, чтобы дать возможность пользователю
станка лучше оценить подверженность опасности и определить возможные меры снижения.
4.3. Уровень пыли
Фрезерный станок типа JWS-34КX был оценен с точки зрения вредного воздействия пыли
при скорости воздуха 20 м/сек на всасывающем патрубке диаметром 100мм:
Разрежение 800
Пa
Объемный поток
565 м³/час
Действительное в настоящее время предельное допустимое значение концентрации пыли 2
мг/м³ надежно соблюдается на рабочем месте.
5. ТРАНСПОРТИРОВКА И ПУСК В ЭКС-
ПЛУАТАЦИЮ
5.1. ТРАНСПОРТИРОВКА И УСТАНОВКА
Для транспортировки используйте стан-
дартный штабелер или погрузчик. Предохра-
няйте станок при транспортировке от паде-
ния.
Установка станков должна производиться
в закрытых помещениях, при этом являются
достаточными условия обычной столярной
мастерской.
Поверхность, на которой устанавливается
станок, должна быть достаточно ровной и
способной выдерживать нагрузки. При необ-
ходимости станок можно жестко закрепить
на устанавливаемой поверхности.
По соображениям упаковки станок по-
ставляется не полностью смонтированным.
Если Вы при распаковке обнаружили по-
вреждения вследствие транспортировки, не-
медленно сообщите об этом Вашему продав-
цу, не запускайте станок в работу!
5.2. Монтаж
Удаляйте защитную смазку от ржавчины с
помощью мягких растворителей.
Вкрутите ручку в маховик.

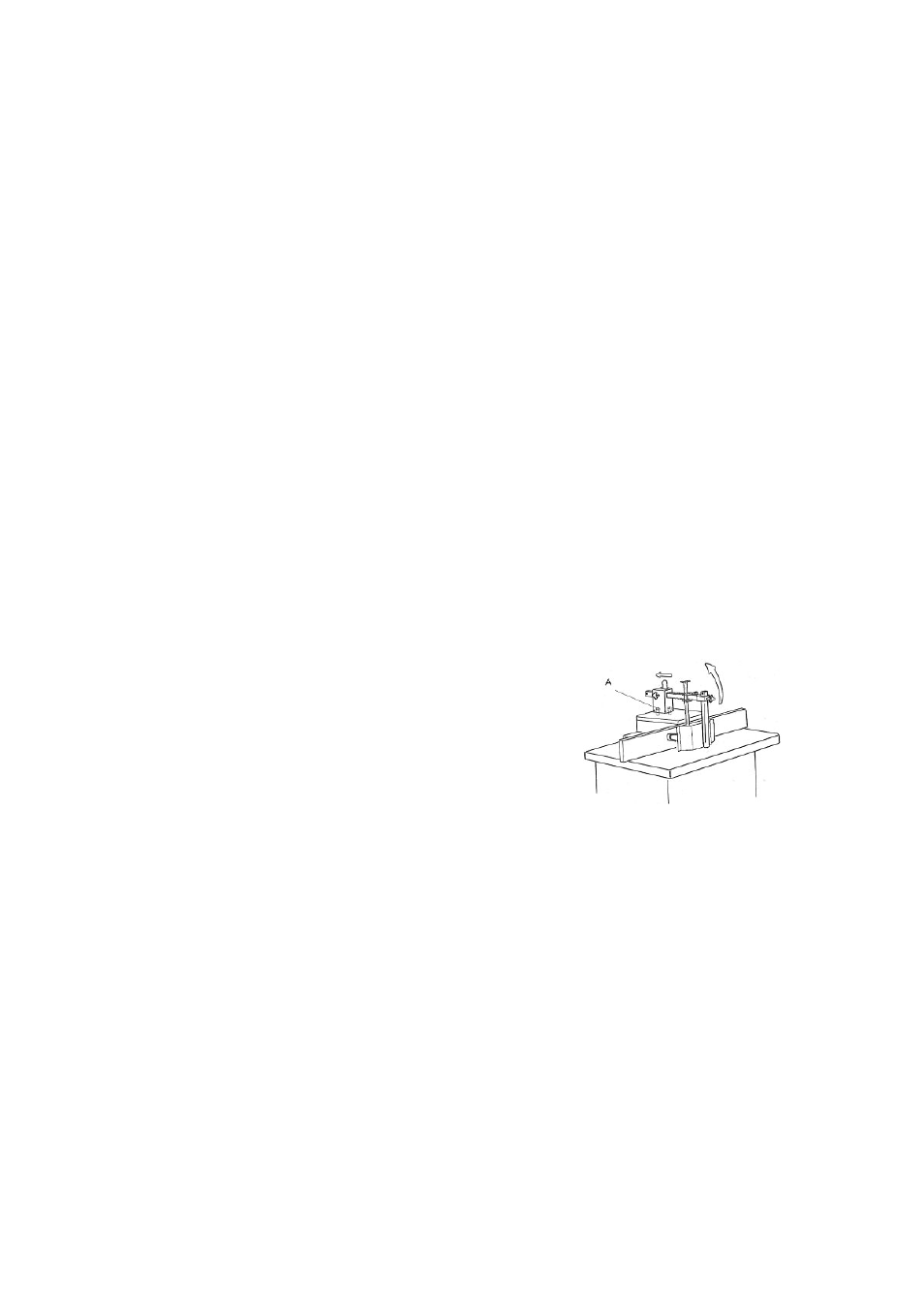

Установите прижим заготовки сверху и
сбоку с помощью прилагаемых винтов (A,
рис. 1) на крышке защитного кожуха шпин-
деля и инструмента для фрезерования. Для
переустановки прижима заготовки нажмите
рычаг назад.
Рис. 1
5.3. Подключение к электрической сети
Подсоединение к сети со стороны потре-
бителя, а также применяемые удлинитель-
ные провода должны соответствовать техни-
ческим характеристикам станка.
Установленное пользователем защитное
устройство должно быть рассчитано на 16 А.
Обратите внимание на то, чтобы напряже-
ние в сети соответствовало параметрам, ука-
занным на фирменной табличке станка.
Подключение и ремонт электрического
оборудования разрешается проводить только
квалифицированным электрикам.
При перегрузке мотор отключается сам.
После охлаждения в течение примерно 10
минут можно снова включить мотор.
5.4 Подсоединение вытяжной вентиля-
ции
Перед пуском в эксплуатацию станок
должен быть подключен к вытяжной уста-
новке таким образом, чтобы при включении
