6
Концевые фрезы применяйте только при
самом большом числе оборотов (8000
об/мин).
Шлифовальные валы применяйте только
при самом низком числе оборотов (1700
об/мин).
7.2 Монтаж фрезерного шпинделя
Фрезерный шпиндель закрепляется с по-
мощью винта и дифференциальной гайки на
шпинделе станка.
Для монтажа фрезерного шпинделя сле-
дуйте следующим указаниям. Демонтаж про-
изводите в обратном порядке.
Отключить станок от Эл.питания.
Задействовать стопор вращения шпинде-
ля.
Вытащить закладные кольца стола.

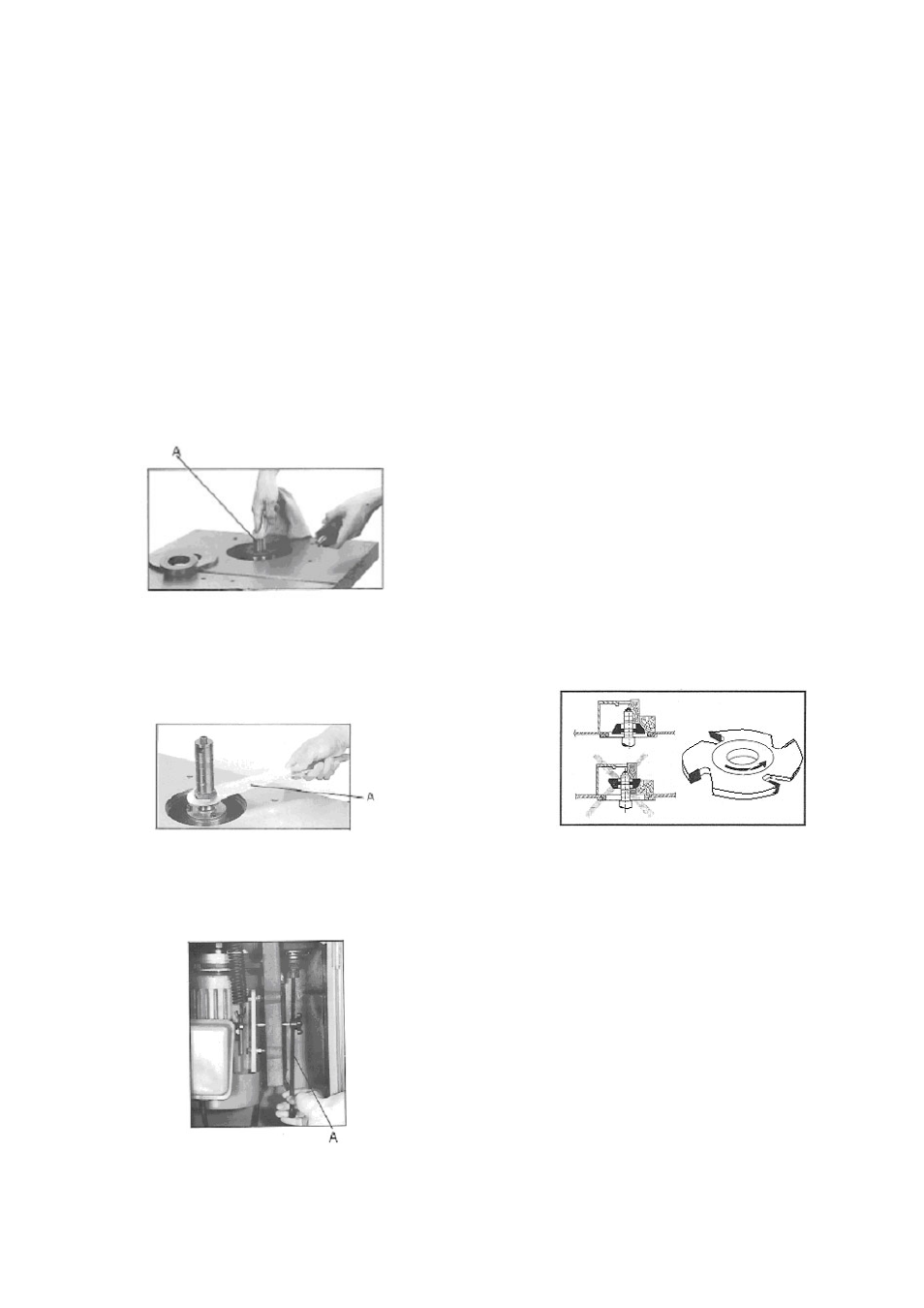

Очистить конус фрезерного шпинделя и
посадочное место на шпинделе (A, рис. 4).
Рис. 4
Завинтить фрезерный шпиндель вместе с
дифференциальной гайкой на вал станка.
Сильно затянуть дифференциальную гай-
ку с помощью поставленного ключа (A, рис.
5).
Рис. 5
Вставить винт (A, рис. 6) снизу в шпин-
дель и сильно затянуть с помощью прила-
гаемого гаечного ключа.
Рис. 6
Освободить стопор вращения шпинделя.
Снова подключить Эл.питание.
Включить станок.
7.3. Монтаж цангового патрона
Отключить станок от Эл.питания.
Вытащить фрезерный шпиндель (смотри
раздел 7.2).
Установить адаптер цангового патрона
(цанговый патрон в специальной гайке).
Вставить концевую фрезу и сильно затя-
нуть гайку с помощью гаечного ключа.
Освободить стопор шпинделя.
Снова поддключить Эл.питание.
7.4. Монтаж фрезерного инструмента
Замену инструмента разрешается произ-
водить только при установленной блокиров-
ке шпинделя и при отключенном Эл.питании.
Фрезерный инструмент очень острый. Для
его замены всегда надевайте рабочие пер-
чатки.
Содержите поверхности фрезерного инст-
румента и фрезерного шпинделя в чистоте,
очищайте их с помощью растворителей от
смолы (не применяйте для очистки раствори-
тели, которые могут разъедать детали из
легких металлов).
Не используйте инструмент имеющий
внешние изьяны или большую выработку
Не допускается монтаж инструмента для
шлифовки или полировки не имеющих со-
тветствующее конусное посадочное место и
резьбовое соединение с валом станка.
Фрезерный инструмент должен быть уста-
новлен на фрезерном шпинделе как можно
ниже (Рис. 7).
Рис. 7
Принимайте во внимание направление
вращения установленного инструмента (про-
тив часовой стрелки).
Фрезерный инструмент выставляется до
верхней прижимной шайбы с помощью колец
на фрезерном шпинделе.
Сильно затяните винт прижимной шайбы
фрезерного шпинделя шестигранником или-
гаечным ключом - рукой (не применяйте ни-
какого удлинения инструмента или ударов
молотком для затягивания).
Закрыть свободное пространство вокруг
шпинделя в зависимости от диаметра фре-
зерного инструмента с помощью закладных
колец (рис. 8).
