Инструкция по эксплуатации Jet Tools JJ-6OS
Страница 9
3. Проверьте перемещение упора по поверхности стола, затяжку блокировочных ручек.
При необходимости используйте дополнительно подложенные шайбы для усиления
затяжки блокировок.
4. Проверьте ход наклона упора и затяжку блокирующей ручки наклона.

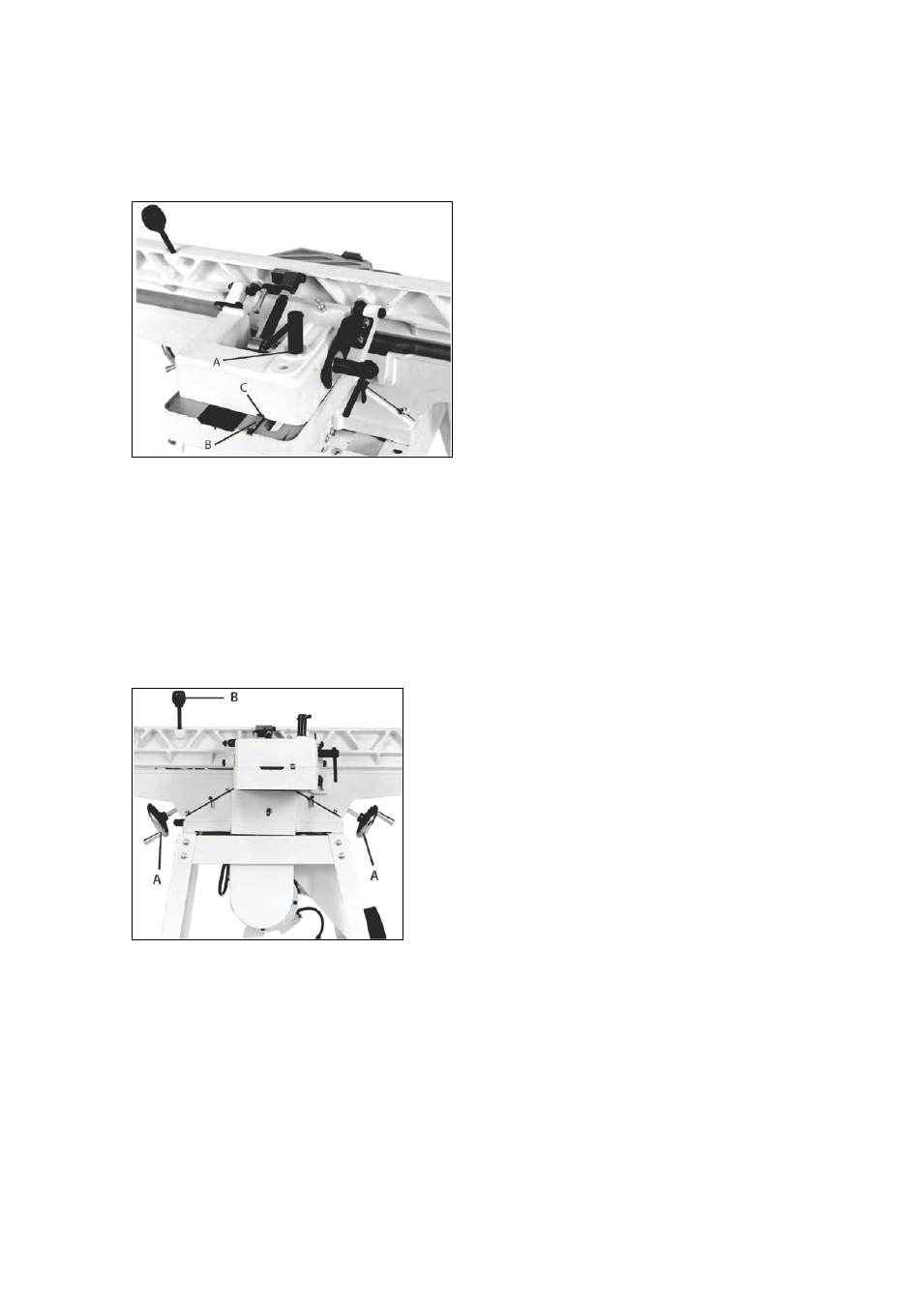

Рис. 8
Установка маховиков и ручки наклона упора
1.Закрепите маховики с ручкой на винты регулировки подъёма столов (A, рис. 9) под
каждым из них.
2. Закрутите ручку наклона (B, рис. 9) в специальное отверстие с резьбой на тыльной
части упора.
Рис. 9
Монтаж электрического выключателя
1.Прикрепите выключатель на посадочное место в боковой части верхнего основания
подставки двумя 3/1" x 1/2" винтами с двумя плоскими шайбами.
2. Подключите разъем выключателя с моторным разъемом.
Не подключайте станок к источнику эл. питания!
