Монтаж защиты ножевого вала
1.Поверните круглую ручку (A, рис. 10) приблизительно на полтора оборота против
часовой стрелки (смотреть сверху на стол) и удерживайте рукой.
2. Вставьте шток защиты в отверстие в столе. Паз штока должен пройти через
поперечину в круглой ручке и опуститься полностью в отверстие.
3. Отпустив круглую ручку убедитесь, что защита под действием пружины,
поворачивается по часовой стрелке и закрывает ножевой вал.
Если защита двигается очень быстро или туго, вытащите из отверстия шток защиты и
поверните пол оборота ручку, чтобы облегчить движение защиты при работе. Повторно
вставьте защиту. Вкрутите винт в шток защиты, чтобы ограничить подъём защиты по
высоте.
Рис. 10
Регулировка Упора под угол 90 °
Примечание: делайте регулировку упора для заготовки, после фиксирования
движения деталей узла крепления упора и ослабления блокировки наклона упора .
1.Выровните столы относительно друг друга

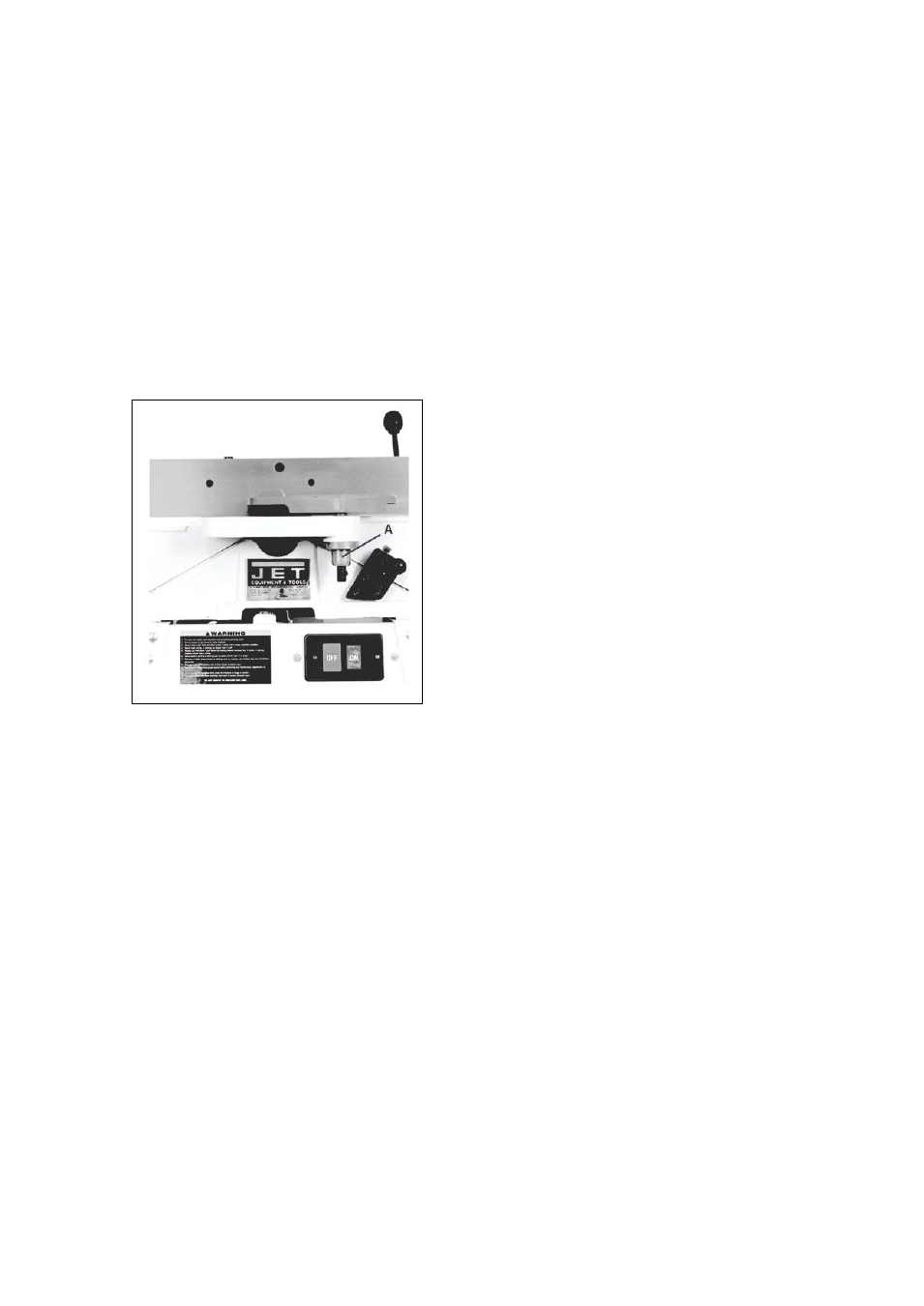

2. Переместите упор для заготовки, ослабив ручку блокировки (A, рис. 11) и
выдвигайте упор, пока он наедет на поверхность стола.
Корректируйте упор к углу 90 °, ослабив ручку блокировки (B, рис. 11), перемещая
упор ручкой (C, рис. 11), и после установки затяните ручку (B, рис. 11).
