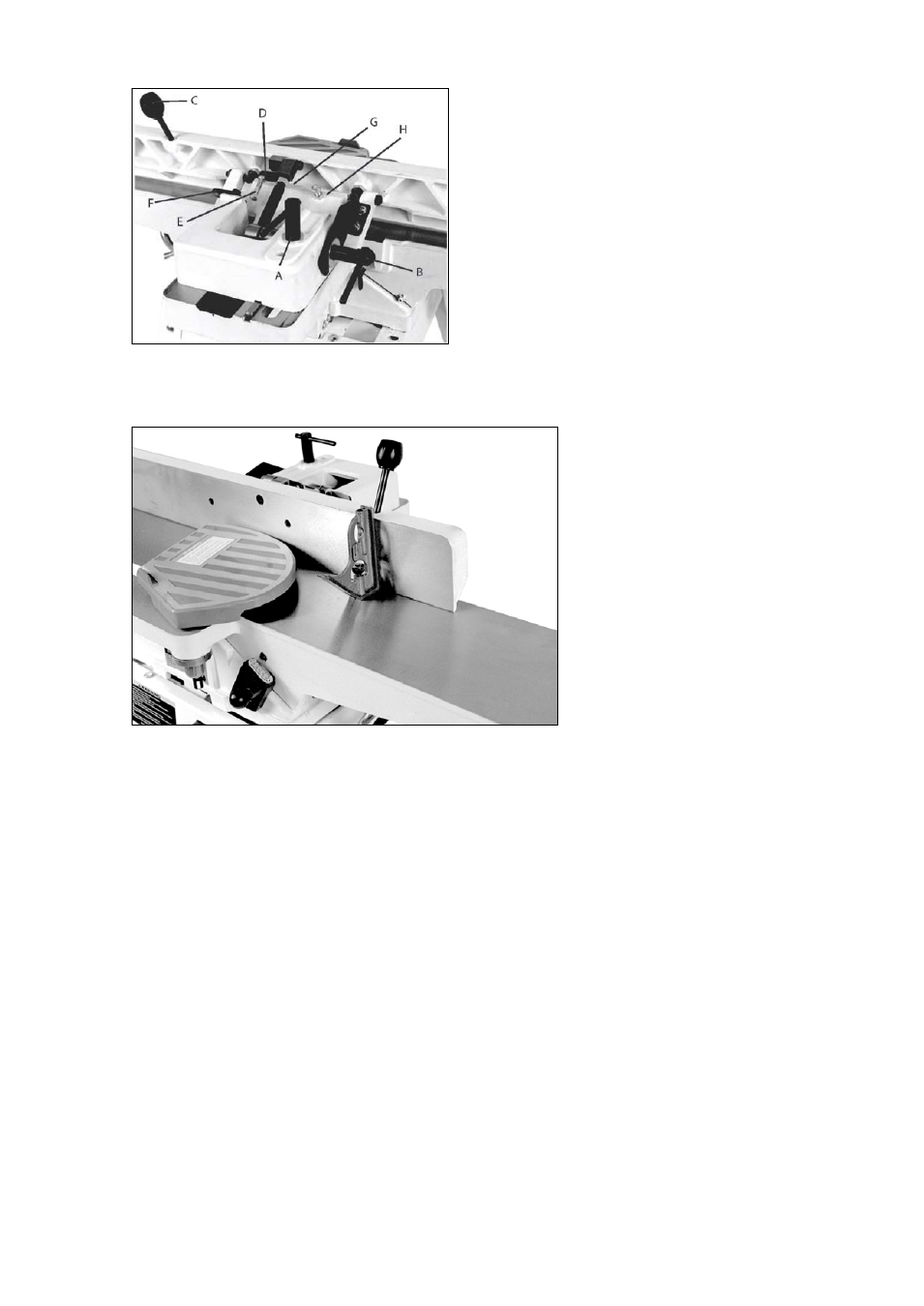

Рис. 11

4. Поместите поверочный угольник на загрузочный стол (Рис. 12)

Рис. 12

5. Если упор не установлен под углом 90 ° к столу ,ослабьте блокировочную ручку(B,
рис. 11). ослабьте контргайку (D, рис. 11), и регулируйте болтом (E, Рис., 11) наклон,
пока упор не примет правильное положение относительно стола.

6. Затяните контргайку болта (D, рис. 11), чтобы сохранить установку. Закрутите ручку
блокировки (B, рис. 11).

Регулировка Упора под угол 45 °

Примечание: делайте регулировку упора для заготовки, после фиксирования
движения деталей узла крепления упора и ослабления блокировки наклона упора .

Ослабьте ручку блокировки (B. Рис. 11). Переместите пластину (F, Рис. 11) упора в
сторону позиции угла 45 °:

Удостоверьтесь, что упор находится против болта ограничителя (G, Рис. 11)

2. Поместите поверочный угольник на загрузочный стол (Рис. 13) и проверьте
правильность угла 45 °.
