8.При помощи второго человека установите опору фуганка на верхнюю часть
подставки.

9.Совместите отверстия в верхней части подставки с отверстиями в опоре фуганка и
аккуратно вверните три болта блокировки (A, рис. 4) с тремя шайбами (B, рис. 4).



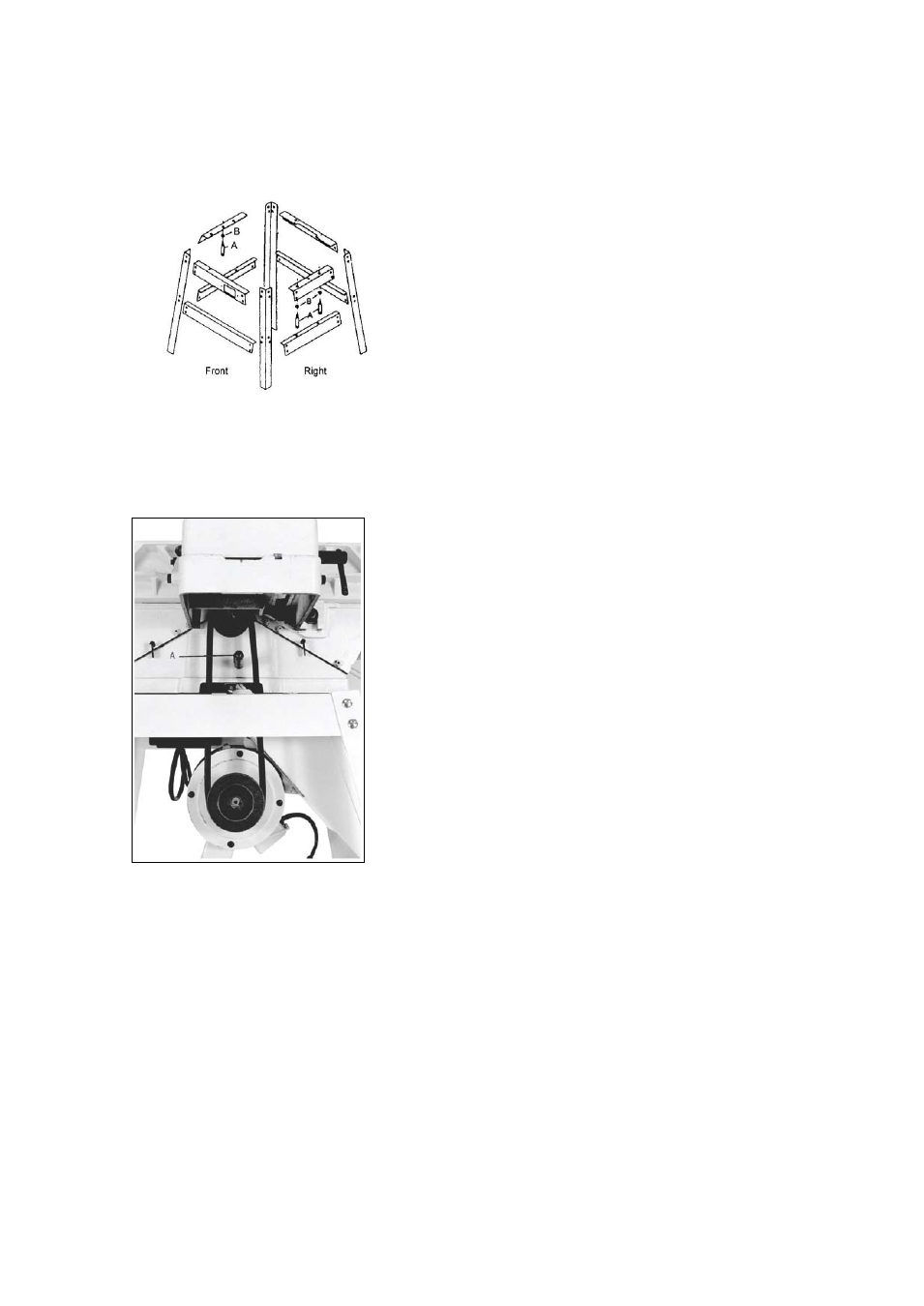

Поставьте V-ремень на шкив двигателя и ножевого вала (рис. 5).

1. Установка ремня

Рис. 5

2. Выровняйте шкивы (в случае необходимости), ослабив винты в шкиве на оси вала,
двигайте шкив на оси, и затем снова затяните винты.


3.Если необходимо подтянуть ремень, то ослабьте прижимные винты и опустите
площадку двигателя рукой вниз, попробуйте рукой натяжение ремня. Чтобы
отрегулировать натяжение, необходимо сжать ремень пальцами. Ремень должен
прогнуться приблизительно на 1/2.
Снова затяните прижимные винты площадки.

4. Ввинтите шестигранную проставку с резьбой на концах в чугунное основание столов
фуганка (A, рис. 5) .Затяните проставку гаечным ключом.

5. Прикрепите верхнюю защиту ремня (A, рис. 6) к фуганку и закрутите гайку с
шайбой.
