- не используйте сомнительные переходные кольца. Это
может привести к деформации и расколу диска/пилового
полотна
- диски должны быть таким образом установлены, чтобы
во время вращений не было шума и кинетической силы;
диск не должен соскачить с установки
8.
надеть внешний фланец (48) – обе боковые поверхности
должны попастьв срезы поверхности диска
9. вкрутить стяжной болт (47) и закрепить шестигранным ключом.
(очень крепко) Чтобы закрепить диск воспользуйтесь
арретирацией диска (46)
Опасно!
-
не подтягивать заготовку, чтобы закрепить диск
- не стучать ключом по стяжному болту.
10.
Проверьте правильность установки диска! Для этого:
- опустите голову пилы вниз
- колпак безопасности вращений не должен касаться диска при
его освобождении
- При поднятии головы пилы вверх (исходное положение) колпак
безопасности вращений должен автоматически накрыть диск
- В поднятом положении головы пилы защелка безопасности
должна удерживать колпак безопасности вращений от
неосторожного открытия
- Проверьте арретирацию диска – диск должен свободно
вращаться
9.2
Установка натяжных ремней
Натяжной ремень, который двигается на правой стороне головы
пилы за крышкой, следует затянуть потуже, если расстояние в
середине между двумя шайбами ремня меньше 3 мм.
Для подтягивания, смены ремня следует:
1.

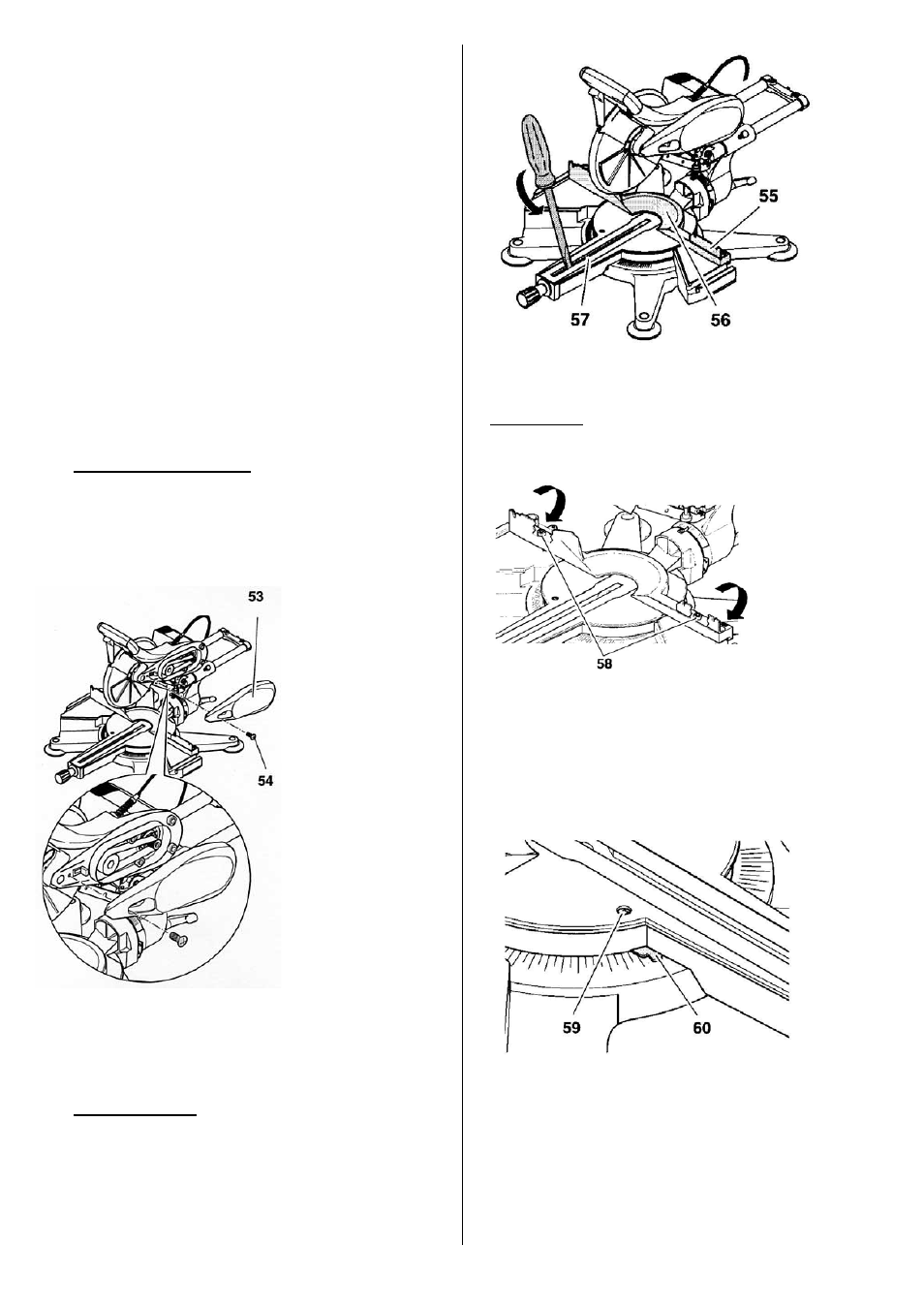

пластмассовую крышку (53) снять:
Вынуть болт (54) снять пластмассовую крышку и оставить ее на
задней стороне
2. Натяжение ремней проверить.
Если ремень ослаб, и его следует подтянуть или заменить, то:
-
освободить 4 болта, удерживающие двигатель
- подтянуть или заменить ремни. Для подтяжки сдвиньте
двигатель назад
- закрепить двигатель болтами крест на крест
3. Надеть пластмассовую крышку (53) и закрепить ее болтами
9.3
Замена плата стола
Опасно!
При неисправном плате существует опасность застревания
маленьких предметов между столом и диском, что не даст
возможность нормальному вращению полотна. Тотчас же
смените неисправное плато!
1.
Откидной упор (55) откинуть назад
2. Упор заготовки (56) снять
3. Освободить плато стола (57), причем это повредит его
поверхность, и плато перестанет быть пригодным
4. Поставить новое плато
5. Установить упор заготовки (56)
6. Поднять вверх откидной упор (57)
9.4. Юстировка
установка упора заготовки
1.
поднять вверх откидной упор
2. освободить болты-держатели (58) упора заготовки
3. Установить упор заготовки двумя болтами на обратной
стороне таким образом, чтобы упор заготовки стоял своей
правой стороной лицом к диску, когда поворотный стол
находится на нулевой отметке
4. Закрепить болты-держатели (58) упора заготовки
5. Откидной упор поднять вверх и зафиксировать
Установка стрелки для резов под углом
1.
Установить стрелку (60) болтом (59) нужно так, чтобы
заявленный показатель угла совпадал с установленным в
состоянии покоя поворотным столом.
Внимание!
Поворотный стол находится в состоянии покоя на отметках: 0, 15,
22.5, 30, 45, 60.
Настройка пауз угла наклона
1.
Установите откидную стойку (61) на отметке в 0 градусов
