Внимание!
Чтобы угол скоса не менялся во время реза и в минуты паузы,
крепко закрутите фиксатор поворотного стола.

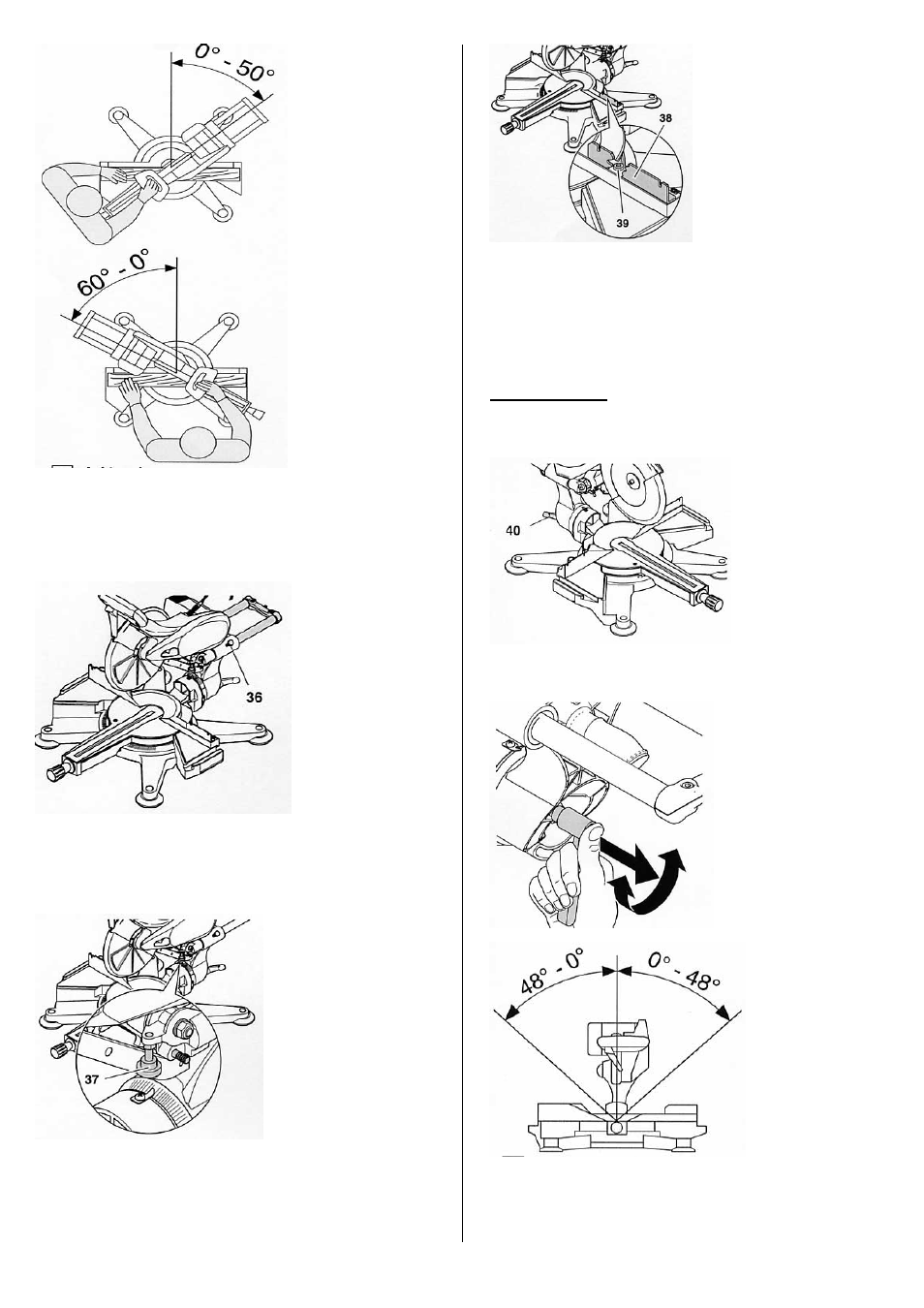

Тяговый прибор
Тяговый прибор позволяет распиливать заготовки с большим
поперечным сечением. Он применитилен для всех видов резов (под
прямым углом, под наклоном, под углом, под двойным углом).
Если нет необходимости в тяговом приборе закрепите его в
неподвижном положении фиксатором (36)
Ограничитель глубины реза
Ограничитель глубины реза (37) и тяговый прибор позволяют
изготавливать пазы.
Откидной упор
Откидной упор (38) позволяет установить откидную стойку на 48
градусов в правую сторону для реза под наклоном.
Внимание!
Чтобы избежать повреждения самой заготовки, установите
откидной упор в следующем порядке:
•
откидную стойку установить в положение между 22.5 и 48
градусами в правую сторону.: освободите винт (39) и
откиньте упор слегка назад.
• откидную стойку установить в положение между 22.5 в
правую сторону и 48 градусами в левую сторону.: упор
слегка откинуть вверх и закрепить винтом (39).
Установка наклона
После освобождения фиксирующего рычага (40) на оборотной
стороне откидная стойка может отклоняться влево вправо от
перпендикуляра.
Осторожно! Будьте внимательны во избежание травма на
участке между рычагом фиксации (освободите его из
устройства) так, чтобы оставалось расстояние между рычагом
фиксации и откидной стойкой.
Откидная стойка находится в паузе на отметках: 0, 22.5, 48.
Внимание!
Чтобы угол наклона не менялся во время реза и в минуты
паузы, плотно установите фиксирующий рычаг откидной
стойки.
7. Ввод в эксплуатацию
