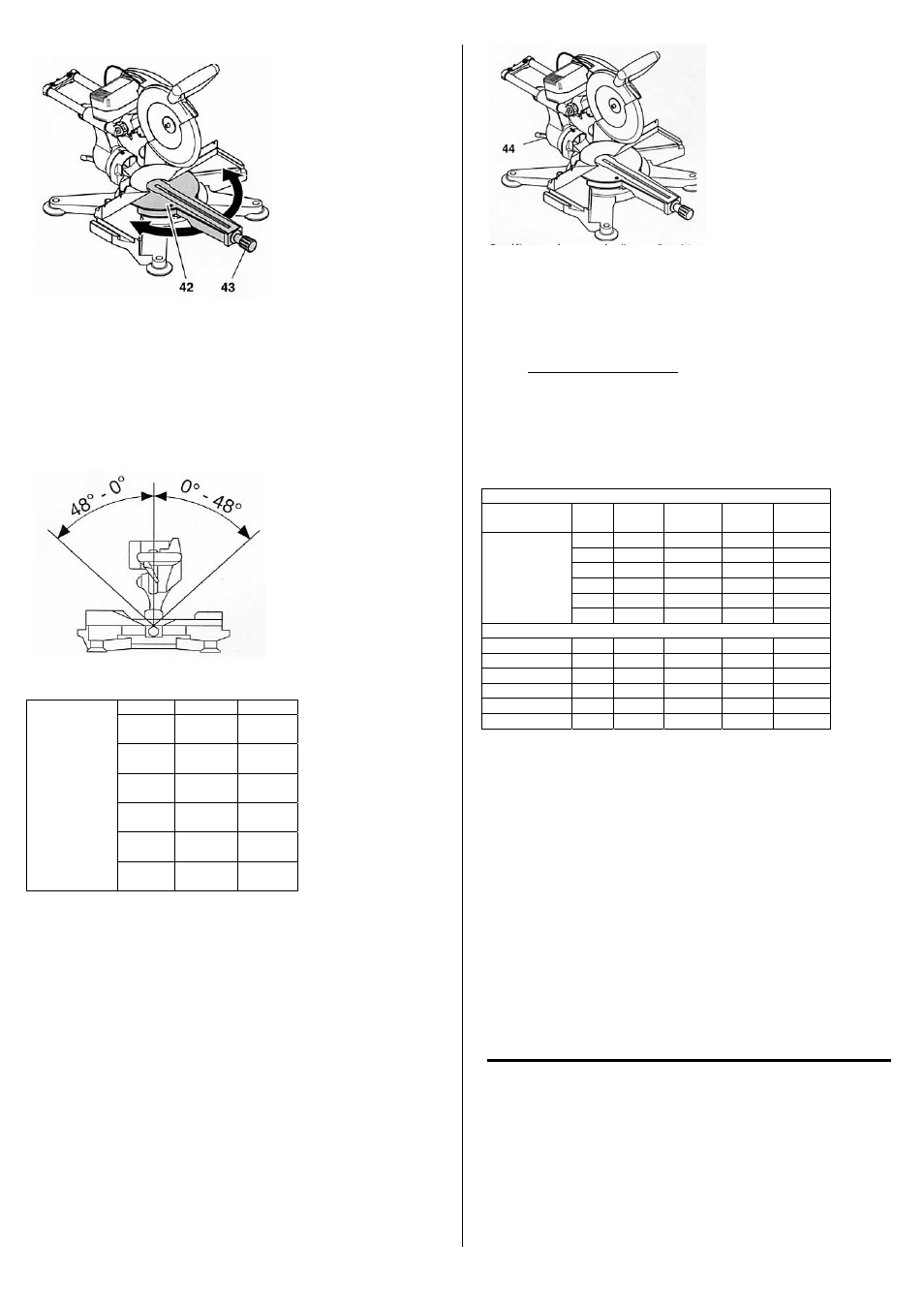

Распил/рез заготовки
1.
винт фиксатора (43) поворотного стола освободить
2.
установить нужный угол наклона
Внимание!
Поворотный стол останавливается на отметках: 0, 15, 22.5, 30, 45,
60 градусов
3.
закрепить фиксатор поворотного стола
4.
распил заготовки произвести как описано в резе под прямым
углом
8.3
Рез с наклоном
Внимание!
Распил происходит под углом к перпендикуляру
Максимальное отклонение заготовки: вправо и влево 48 градусов
Числовые значения даны в градусах
Ширина Высота
22,5
влево
275 70
22,5
вправо
275 65
45
влево
275 50
45
вправо
275 25
48
влево
275 45
Отклонение
откидной
установки
48
вправо
275 20
Установка исходного положения:
-
голову пилу наклонить вверх
-
установить ограничитель глубины реза на максимальной
отметке
-
наклон откидной стойки на нулевой отметке, рычаг фиксации
установки наклона поднять
-
откидной упор установить в вертикальное положение
-
тяговый прибор опустить вниз
-
фиксатор положения тягового прибора оставить свободным
Распил заготовки
1.
стойка установлена в положение между 22,5 и 48 градусов
вправо, упор откинут назад
2.
рычаг фиксации (44) установки наклона отпустить на обратной
стороне пилы
3.
установить нужный угол наклона откидной стойки
Внимание!
Откидная стойка находится в состоянии покоя на отметках: 0, 22.5,
45.
4.
Закрепить рычаг фиксации установки наклона
5.
распил заготовки произвести как описано в резе под прямым
углом
8.4
Рез под двойным углом
Внимание!
Особенность этого вида реза в том, что диск пилы легко
доступен, что при неосторожном поведении может привести к
травмам. Будьте предельно осторожны и держитесь на
расстоянии от диска!
Размеры максимальной заготовки в мм.
Ширина при наклоне откидной стойки
22,5
влево
22,5
вправо
48
влево
48
вправо
15 265 265 265 265
22,5
255 255 255 255
30 240 240 240 240
45 195 195 195 195
50 175 175 175 175
Установка
Поворотного
стола
60 135 135 135 135
Высота при наклоне откидной стойки
15
70 65 45 20
22,5
70 65 45 20
30
70 65 45 20
45
70 65 45 20
50
70 65 45 20
60
70 65 45 20
Установка исходного положения:
-
голову пилы установить в вертикальное положение
-
установить ограничитель глубины реза на максимальной
отметке
-
закрепить положение поворотного стола
-
установить
откидную
стойку
под
нужным
углом
и
зафиксировать
-
если нужно установить откидную стойку в положение между
22,5 и 48 градусами вправо, то откиньте откидной упор вниз
-
освободить фиксатор тягового прибора
-
отпустить тяговой прибор вниз
Рез заготовки:
-
распил заготовки произвести как описано в резе под прямым
углом
8.5
Рез пазов
Внимание!
Ограничитель глубины реза вместе с тяговым прибором позволяет
производить на станке пазы. Причем разрез будет сделан на
нужной глубине, не повреждая само изделие.
Внимание! Опасно!
При изготовлении пазов очень важно не оказывать никакого
постороннего давления на диск пилы. Иначе голова пилы
откроется произвольно, что повлечет за собой травма.
Используйте зажимное приспособление. Не нажимайте на
голову пилы!
Установка исходного положения:
- голову пилы установить в вертикальное положение
- установить откидную стойку под нужным углом и зафиксировать
- закрепить положение поворотного стола
-
освободить фиксатор тягового прибора
