Инструкция по эксплуатации Metabo KGS 303
Страница 5
7.1 Подсоединение устройства для отсоса опилок (далее=
вытяжной установки)
Опасно!
Некоторые виды древесной пыли (дуб, ясень, бук) при
попадании в легкие могут привести к раку легких. Поэтому
обязательно работайте с вытяжкой:
-
в закрытых помещениях
-
продолжительное включение станка (время работы превышает
30 минут)
-
распил следующих пород дерева: дуб, бук, ясень

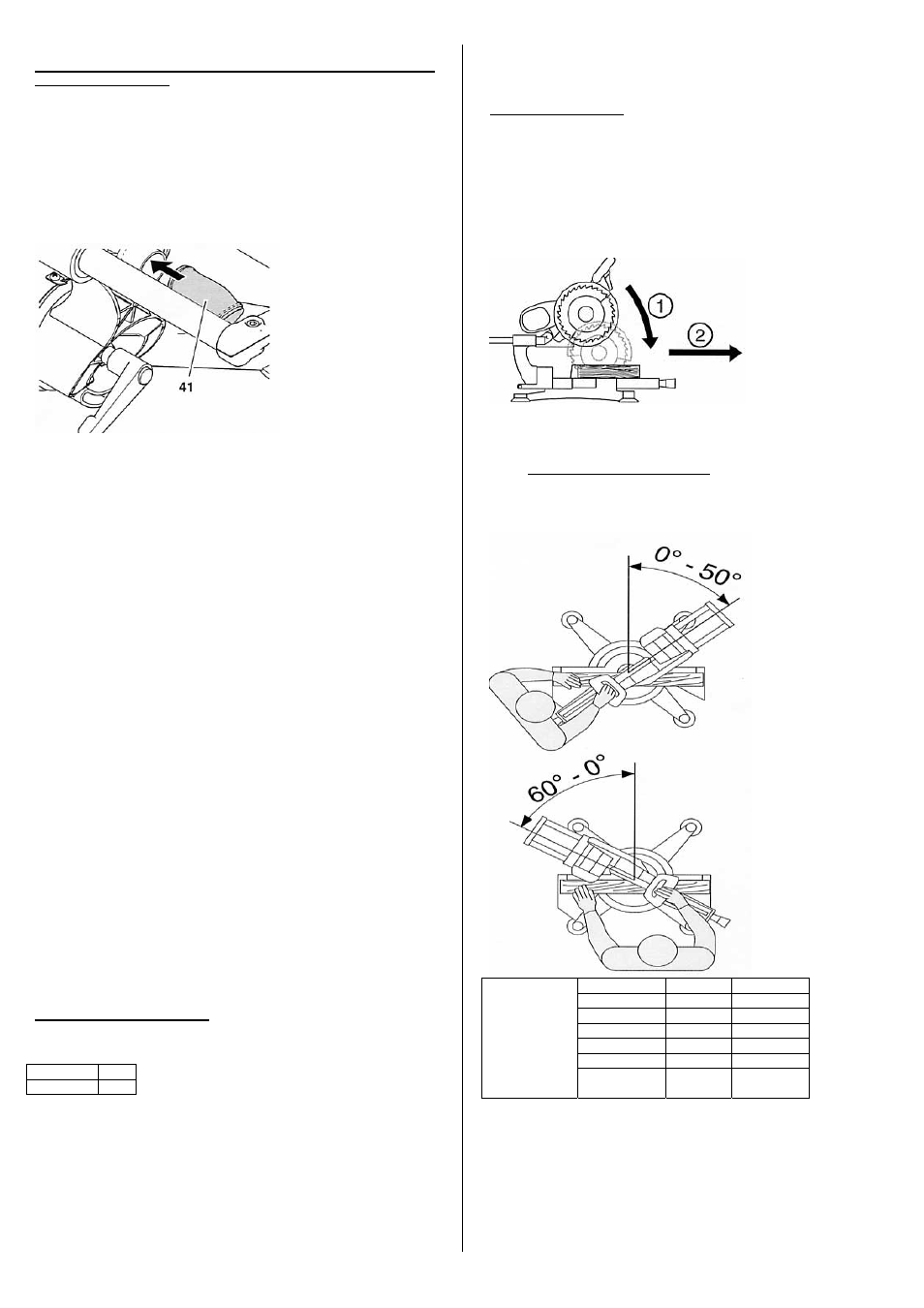

Установка адаптера (41) для вытяжного устройства
7.2 Опасно! Электрическое напряжение!
-
Установите прибор только в сухом помещении
-
Используйте только источник тока. Требования к источнику
тока в разделе «Технические данные».
-
Сетевое напряжение и частота должны соответствовать
данным на этикетке
-
Безопасность гарантирована Фи включателем и аварийным
током 30 мА
-
Розетки установить и заземлить согласно предписанию
-
Протяните сетевой кабель так, чтобы он не мешал во время
работа за станком
-
Следите за тем, чтобы кабель находился в безопасном
положении (влага, высокая температура, острые предметы)
-
Удлинитель должен быть резиновый, диаметр 3x1,5мм в
квадрате
-
вынимайте вилку из розетки, не держа кабель в руке.
8. Ввод в эксплуатацию
Опасно!
•
Перед включением станка проверьте все устройства
безопасности
•
Обязательно надеть спецодежду
•
Правильно стойте у станка:
-
с нужной стороны от станка,
-
фронтально по отношению к пиле
Будьте внимательны, когда опускаете или поднимаете основание
пилы. Будьте особенно внимательны при наклоне основания пилы
Требования к работе с заготовками:
-
плато для заготовок имеет определенные размеры
-
обязательная установка вытяжного устройства
-
Берите для реза только такие заготовки, которые остаются
устойчивыми во время распила
-
Для реза маленьких заготовок возьмите дополнительный упор
-
Удерживайте заготовку на столе в зафиксированном
положении. Не суйте руки с целью остановки диска внутрь!
Будьте очень внимательны и осторожны!
8.1 Резы под прямым углом
Максимальный размер поперечного сечения заготовки (в мм):
ШИРИНА 280
ВЫСОТА 81
Исходное положение:
-
Вытащить фиксатор транспортировки
-
Основание устройства (голова пилы) поднять вверх
-
Установить ограничитель глубины реза на максимальной
отметке
-
Поворотный
стол
оставить
на
нулевой
отметке.
Удерживающий винт поворотного стола натянуть
-
Откидную
стойку
установить
на
нулевой
отметке.
Фиксирующий рычаг для установки наклона натянуть.
-
Складной упор поднять вверх и оставить в таком положении
-
Тяговый прибор опустить вниз
-
Освободить (зависит от заготовки) фиксирующий винт тягового
прибора
Распил/рез заготовки
1.
Заготовку прижать к упору
2.
Включить прибор, удерживая несколько секунд в(вы)-
ключатель
3.
Голову пилы наклонить медленно вниз. При распиле голову
прижимайте плотно к заготовке, но так, чтобы число оборотов
двигателя не сильно уменьшилось
4.
Если заготовка широкая, то постарайтесь держать голову так,
будто тянете ее на себя
5.
Распилить заготовку
6.
Выключить станок, привести голову пилы в исходное слегка
приподнятое вверх положение.
8.2
Рез под углом (зарезка на ус)
Распил заготовки под углом (зарезка на ус) происходит под углом к
заднему канту
Максимальный угол сечения заготовки 60.Обозначения в градусах!
Ширина
Высота
15 265 81
22,5 255 81
30 240 81
45 195 81
50 175 81
Установка
поворотного
стола
60
вправо
135
81
Установка исходного положения:
-
голову пилу наклонить вверх
-
установить ограничитель глубины реза на максимальной
отметке
-
наклон откидной стойки на нулевой отметке, рычаг фиксации
установки наклона поднять
-
откидной упор установить в вертикальное положение
-
тяговый прибор опустить вниз
-
фиксатор положения тягового прибора оставить свободным
