Инструкция по эксплуатации Metabo KS 210
Страница 9
3. Сторона с разрезом монтажного щитка
4. Управляющий рычаг
5. Резьбовое отверстие
6. Дистанционная втулка
7. Монтажный щиток
8. Отверстие
Стр. 9

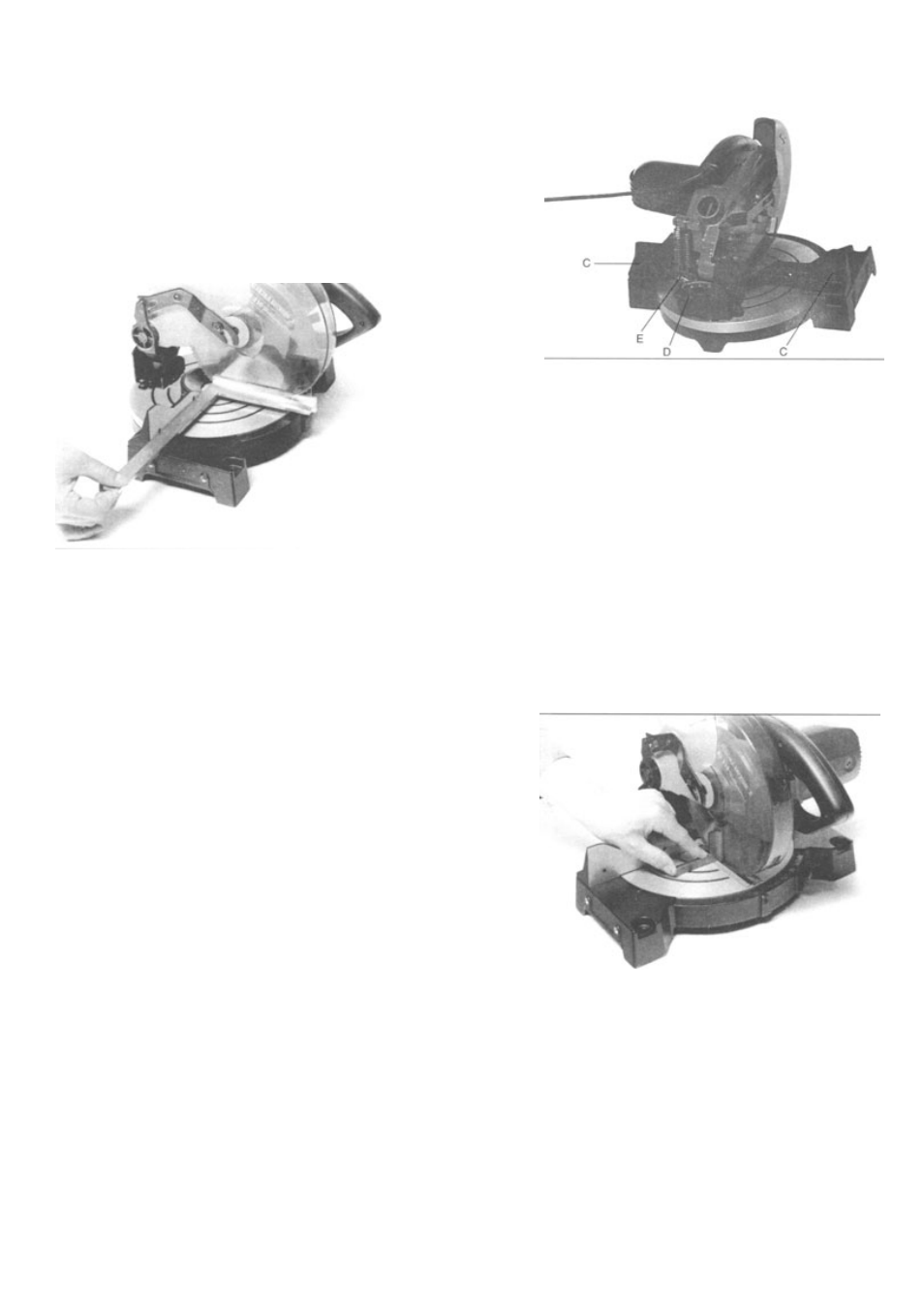

Регулировка углового положения упора относительно
пильного диска
Указание: Торцевая пила на заводе перед отправкой за-
казчику собирается, юстируется и испытывается. Все ре-
гулировки должны быть перепроверены и при необходи-
мости выполнены заново.
1. Отсоедините пилу от электрической сети, вынув вилку
кабеля электропитания пилы из розетки электрической
сети.
2. Установите головку пилы в 90°-положение и туго затя-
ните стопор поворотного рабочего стола пилы.
3. Наклоните головку пилы вниз.
4. Уложите универсальный угольник длинной стороной к
упору, как показано на рисунке.
5. Проверьте, установлен ли пильный диск перпендику-
лярно упору.
Регулировка
6. Если необходима корректировка положения упора,
освободите оба установочных болта С на упоре и от-
регулируйте положение упора, чтобы он стоял перпен-
дикулярно пильному диску. После регулировки снова
туго затяните оба установочных болта С.
Регулировка наклона пильного диска относительно рабо-
чего стола
Проверьте положение стопора поворота рабочего сто-
ла.
Опустите вниз головку пилы и застопорите её в этом
положении. Используйте универсальный угольник,
чтобы проверить положение пильного диска. Ко-
роткая сторона угольника - на поверхности рабо-
чего стола, длинная сторона угольника - против
пильного диска. Если длинная сторона угольника
не укладывается на поверхности пильного диска,
отъюстируйте 0° (90°) - конечного упора так, как
это
описано
ни-
же.
a. Освободите стопорный рычаг D механизма уста-
новки наклона головки пилы.
b. Возьмитесь рукой за верхний кожух пильного дис-
ка и потяните головку пилы как можно дальше
влево.
c. Освободите контрящую гайку 0° (90°) - упорного
болта Е и вращайте упорный болт так, чтобы он
вошёл внутрь как можно глубже.
d. Теперь снова возьмитесь рукой за верхний кожух
пильного диска и отклоните головку пилы назад до
того положения, когда длинная сторона универ-
сального угольника будет полностью укладываться
на поверхности пильного диска.
e. Туго затяните стопорный рычаг механизма уста-
новки наклона головки пилы.
f.
Рожковым гаечным ключом на 10 мм удерживайте
контрящую гайку.
g. Вторым гаечным рожковым ключом выверните
упорный болт настолько, чтобы он коснулся ниж-
ней стороны упора.
h. Туго
затяните
контрящую
гай-
ку.
3. Перепроверьте закреплённое положение указателя
угла наклона. Если необходимо, крестообразной от-
вёрткой освободите указатель, установите его против
отметки 0° угломерной шкалы и снова туго затяните
болт крепления.
Установка наклона пильного диска под 45° к поверхности
стола
