b. Постоянное рабочее место:
Приверните пилу болтами к верстаку. Рабочий
стол пилы имеет четыре отверстия для крепления
пилы. Просверлите четыре отверстия диаметром
7 мм в верхней плите верстака (эскиз расположе-
ния отверстий приведен на рисунке). Пропустите
каждый из болтов М6 с шестигранной головкой
через рабочий стол пилы и верхнюю плиту вер-
стака (необходимая длина болтов определяется
общей толщиной рабочего стола пилы и верхней
плиты верстака) и затяните снизу шестигранными
гайками, подложив предварительно плоские шай-
бы.
Или, если верхняя плита верстака выполнена из
дерева, используйте соответствующей длины шу-
рупы, которые вверните непосредственно в верх-
нюю плиту верстака.
Установка качающегося защитного кожуха
Осторожно: Чтобы избежать повреждений пилы, несча-
стного случая или удара электрическим током при неожи-
данном включении пилы, подсоединяйте пилу к электри-
ческой сети только после полного окончания сборки и
регулировки пилы. Вилку кабеля электропитания пилы не
включайте в розетку электрической сети до тех пор, пока
не будут закончены все работы по сборке и регулировке
пилы.
Указание: Из соображений удобства упаковки, качаю-
щийся защитный кожух поставляется не установленным
на пилу.
1. Торцевая пила имеет рукоятку со стопором, чтобы
головку пилы можно было запереть в опущенном по-
ложении. Для освобождения замка, нажмите рукоятку
вниз
и извлеките сто-
пор.
2. Отпустите храповой стопорящий механизм и подними-
те головку пилы вверх.
3. Ослабьте болт А и выверните совсем болт
В.
4. Монтажный щиток стороной с разрезом введите под
головку болта А на качающемся защитном кожухе.
Убедитесь, что болт и дистанционная втулка установ-
лены на управляющий рычаг качающегося защитного
кожуха. Затем монтажный щиток поверните дальше до
совпадения отверстия в монтажном щитке с резьбо-
вым отверстием в верхнем кожухе пильного дис-
ка.
5. Вывернутый на этапе 3 болт В снова вверните. После
этого болты А и В туго затяните.

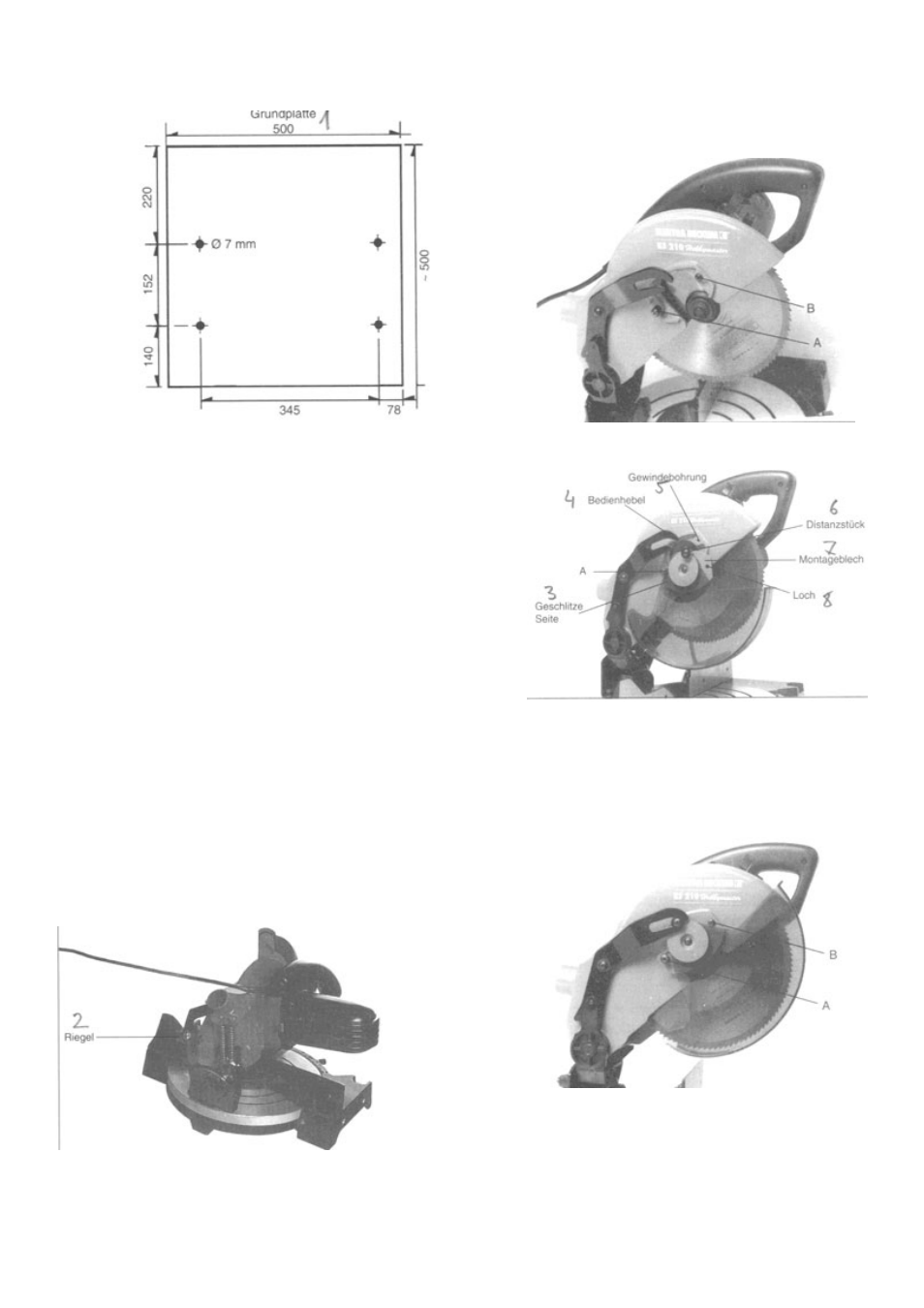

Цифрами на рисунках стр. 8 обозначены:
1. Опорная плита
2. Стопор
