1. Освободите стопорный рычаг D механизма установки
наклона головки пилы. Возьмитесь одной рукой за
управляющую рукоятку головки пилы, а другой рукой
за верхний кожух пильного диска и поверните головку
пилы влево до 45°-упора.
2. Регулировка выполняется точно так же, как описано в
разделе «Регулировка наклона пильного диска относи-
тельно рабочего стола», с той только разницей, что
вместо универсального угольника в 90° используется
универсальный угольник в 45°.
3. После проведения регулировки снова установите го-
ловку пилы в вертикальное положение и туго затяните
стопорный рычаг D механизма установки наклона
головки пилы.

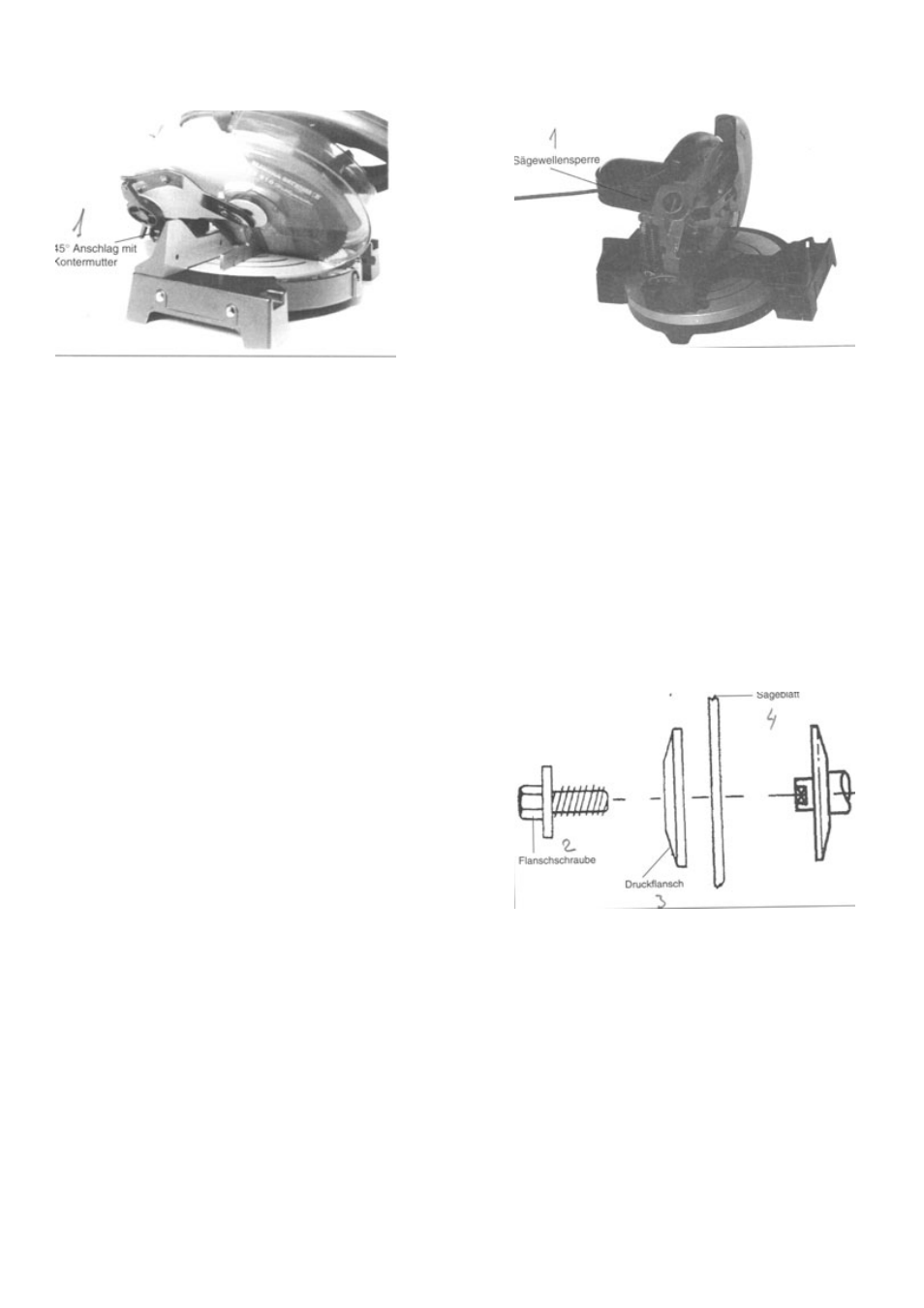

Цифрой 1 на рисунке обозначено: 45°-упор с контрящей
гайкой
Стр. 10
Замена пильного диска
Осторожно: Из-за опасности несчастного случая при вы-
бросе заготовки или фрагмента разрушившегося пильно-
го диска необходимо использовать только пильные диски
диаметром 210 мм.
Указание: Перед началом работ по настройке или техни-
ческому обслуживанию пилы выньте вилку кабеля элек-
тропитания пилы из розетки электрической сети.
1. Выньте вилку кабеля электропитания пилы из розетки
электрической сети.
2. Крестообразной отвёрткой ослабьте винт, которым
укреплён монтажный щиток качающегося защитного
кожуха на верхнем кожухе пильного диска.
3. Приподнимите качающийся защитный кожух и сдвинь-
те его назад до того положения, чтобы стал доступен
фланцевый
болт.
4. Одной рукой удерживайте стопор вала пильного диска
(между верхним кожухом пильного диска и управляю-
щей рукояткой), а второй рукой наложите гаечный
ключ на головку фланцевого болта.
5. Крепко удерживайте стопор вала и чтобы отвернуть
фланцевый болт вращайте его по часовой стрелке.
Максимум после одного оборота стопор вала введите
в канавку.
6. Полностью выверните фланцевый болт, снимите на-
жимной фланец и пильный диск.
Указание: Обратите внимание на последовательность
снятия деталей, чтобы впоследствии их можно было пра-
вильно установить на место (см. также рисунок). Перед
установкой нового пильного диска тщательно очистите
нажимную поверхность нажимного фланца.
7. При установке нового пильного диска обратите внима-
ние на направление вращения пильного диска. Стрел-
ка на пильном диске должна указывать в ту же сторо-
ну, что и стрелка на верхнем кожухе пильного дис-
ка.
8. Установите нажимной фланец и фланцевый болт. На-
давите на стопор вала пильного диска, а чтобы затя-
нуть фланцевый болт, вращайте его против часовой
стрелки (Левая резьба). Фланцевый болт затяните ту-
го.
9. Опустите качающийся защитный кожух до совпадения
разреза в монтажном щитке защитного кожуха с уста-
новочным винтом. Крестообразной отвёрткой туго за-
тяните установочный винт.
Осторожно: Никогда не включайте пилу без правильной
установки монтажного щитка качающегося защитного ко-
жуха. Этот щиток устраняет возможность выпадения
фланцевого болта, в том случае, если этот болт будет
недостаточно затянут. При этом возможно, что вращаю-
щийся пильный диск соскочит с вала и будет с силой вы-
брошен из машины.
