13.0 Установка/замена одностороннего строгального ножа
Внимание! Перед началом любых работ по техническому обслужи-
ванию или регулировке станка выньте вилку кабеля электропитания
станка из розетки электрической сети!
Перед заменой строгального ножа снимите со станка упор. Рожко-
вым ключом на 10 мм болты с шестигранными головками в держа-
теле строгального ножа вверните внутрь тела держателя (вращай-
те болты вправо). Извлеките держатель строгального ножа вместе
с ножом. Очистите держатель строгального ножа, сам строгальный
нож и ножевой вал. Вставьте нож вместе с держателем ножа в паз
ножевого вала и выворачивая болты с шестигранными головками
из тела держателя ножа, закрепите нож (вращайте болты влево).

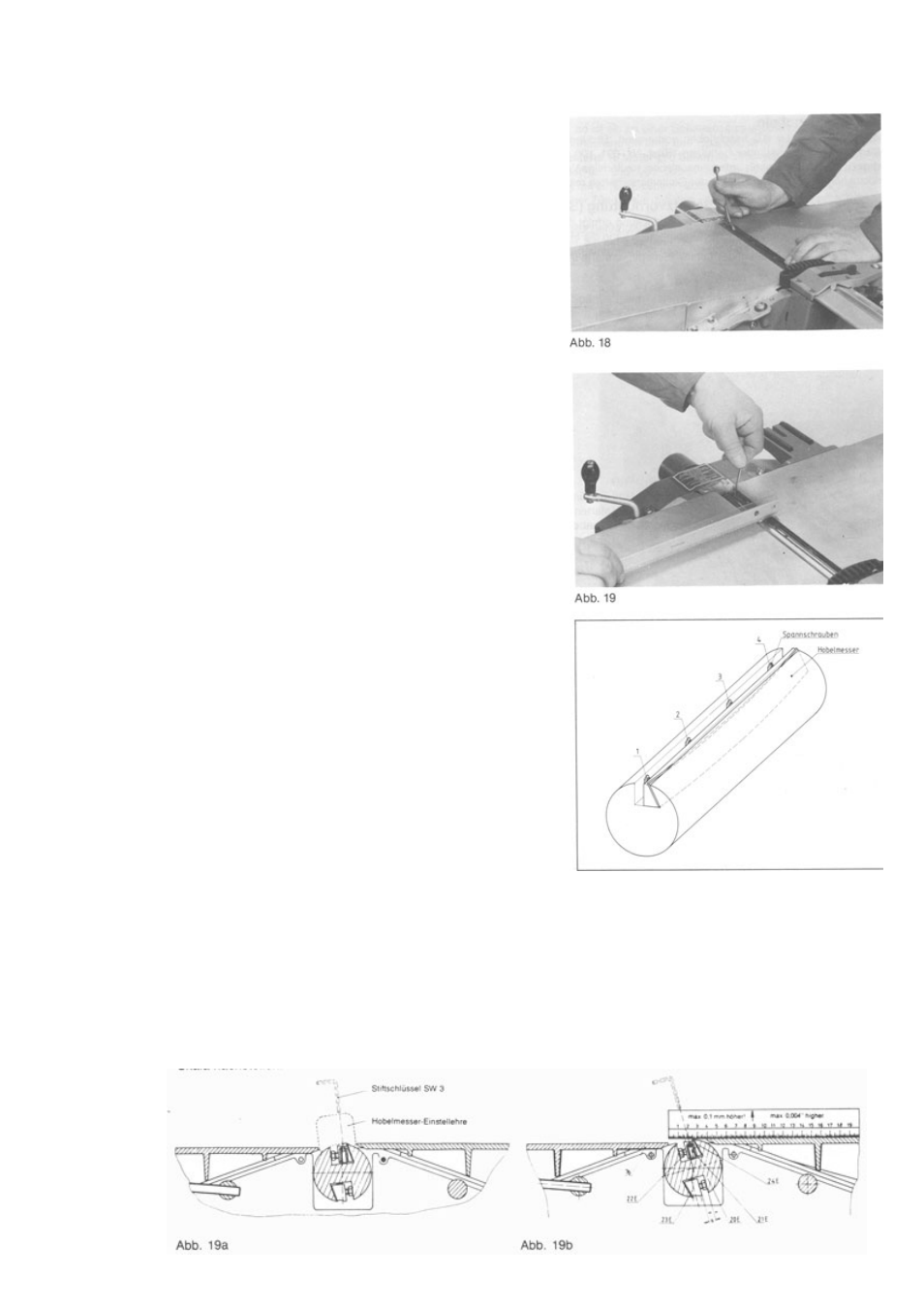

Сначала болты затяните только слегка (Рис. 18).
С помощью линейки проверьте высоту установки строгального но-
жа относительно задней части плиты для фугования. Строгальный
нож должен выступать над поверхностью задней части плиты не
более чем на 0,1 мм. С помощью прилагаемого штифтового ключа
на 3 мм откорректируйте высоту установки строгального ножа.
Окончательное закрепление строгального ножа производится путём
вывёртывания болтов с шестигранными головками из тела держа-
теля ножа. Последовательность затяжки болтов следующая:
-Сначала внутренние, затем наружные
Внимание!
Не применяйте гаечные ключи с удлинёнными рукоятками, посколь-
ку это может привести к повреждению резьбы в отверстиях держа-
теля строгального ножа. При повреждении резьбы необходимо за-
менить весь держатель строгального ножа. Для замены исполь-
зуйте только оригинальные запасные части!. Существует опас-
ность нанесения тяжёлых травм при выбрасывании строгального
ножа во время работы.
Безусловно соблюдайте важные указания по монтажу!
Натяжные болты 2 и 3 после юстировки положения строгального
ножа должны быть тщательно и туго затянуты. При недостаточной
затяжке строгальный нож может прогнуться. Прогиб строгального
ножа может привести к появлению на поверхности ножевого вала
так называемых пятен «прижога».
Цифрами на рис. 19с обозначены:
6 - Натяжные болты
7 - Строгальный нож
13.1 Перепроверка установки
- Наложите линейку на поверхность плиты для фугования (см. рис. 19/19b).
- Проверните рукой ножевой вал в направлении резания на один оборот.
- Уложенная в любом месте плиты линейка каждым из двух ножей должна протягиваться за ножом
примерно на 5-10 мм.
- Затяните все болты и снова проверьте установку ножей.
13.2 Измерительная шкала на рейсмусовом столе
В зависимости от того, как установлены ножи, нужно отъюстировать шкалу на рейсмусовом столе.
Для этого сначала чисто обработайте заготовку фуганком, затем рейсмусом. Измерьте снимаемую
рейсмусом толщину, и соответственно настройте шкалу.
