Инструкция по эксплуатации Metabo HC 260
Страница 7
7
11.0 Установка изменяемого защитного устройства (специальная принадлежность при НСЕ)
Установка высоты кожуха ножевого вала производится с помощью установленной с левой стороны
станка установочной рукоятки. После вытягивания вверх зажимной рукоятки кожух ножевого вала
можно сдвинуть в сторону. Фиксация кожуха ножевого вала в новом положении производится по-
воротом этой рукоятки вниз.
12.0
Фугование плоских заготовок
Заготовка укладывается плоской стороной на рабочий стол. Оператор левой рукой с помощью ус-
тановочной рукоятки устанавливает необходимую высоту кожуха ножевого вала. Включается ста-
нок. Заготовка равномерно продвигается в зону действия ножевого вала. Руки оператора скользят
над поверхностью кожуха ножевого вала.
12.1

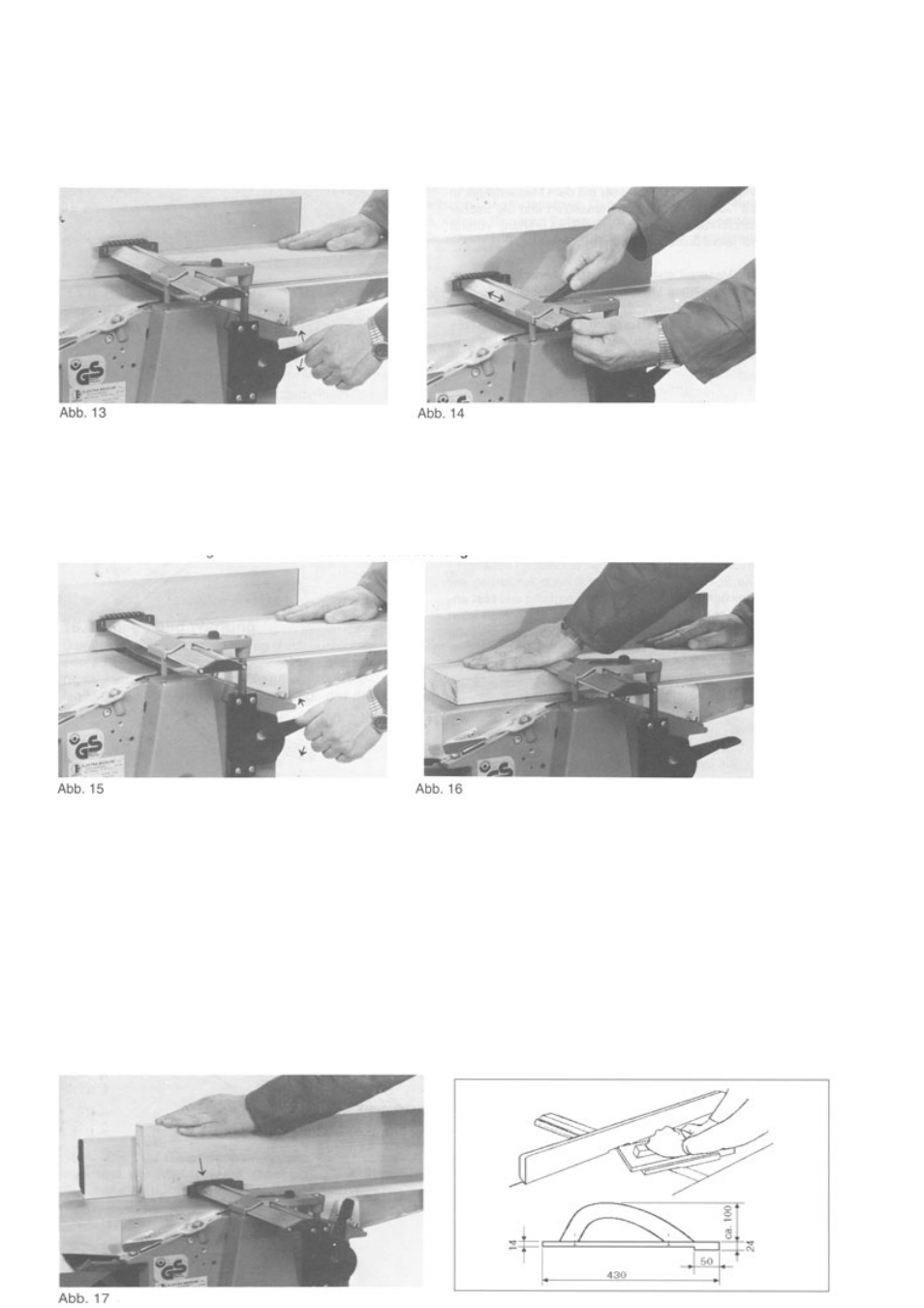

Фугование узкой стороны заготовки 12.2 Фугование коротких заготовок
Зажимная рукоятка освобождается и кожух ножевого При фуговании коротких заготовок
вала устанавливается на ширину заготовки. Нажимная
необходимо использовать толкатель,
гребёнка должна слегка пружинить. Кожух ножевого
как это показано на рисунке.
вала фиксируется в нужном положении нажатием на
зажимную рукоятку. Включается станок. Заготовка
равномерно подаётся в зону действия ножевого вала.
