Инструкция по эксплуатации Metabo HC 260
Страница 6
6
8.0

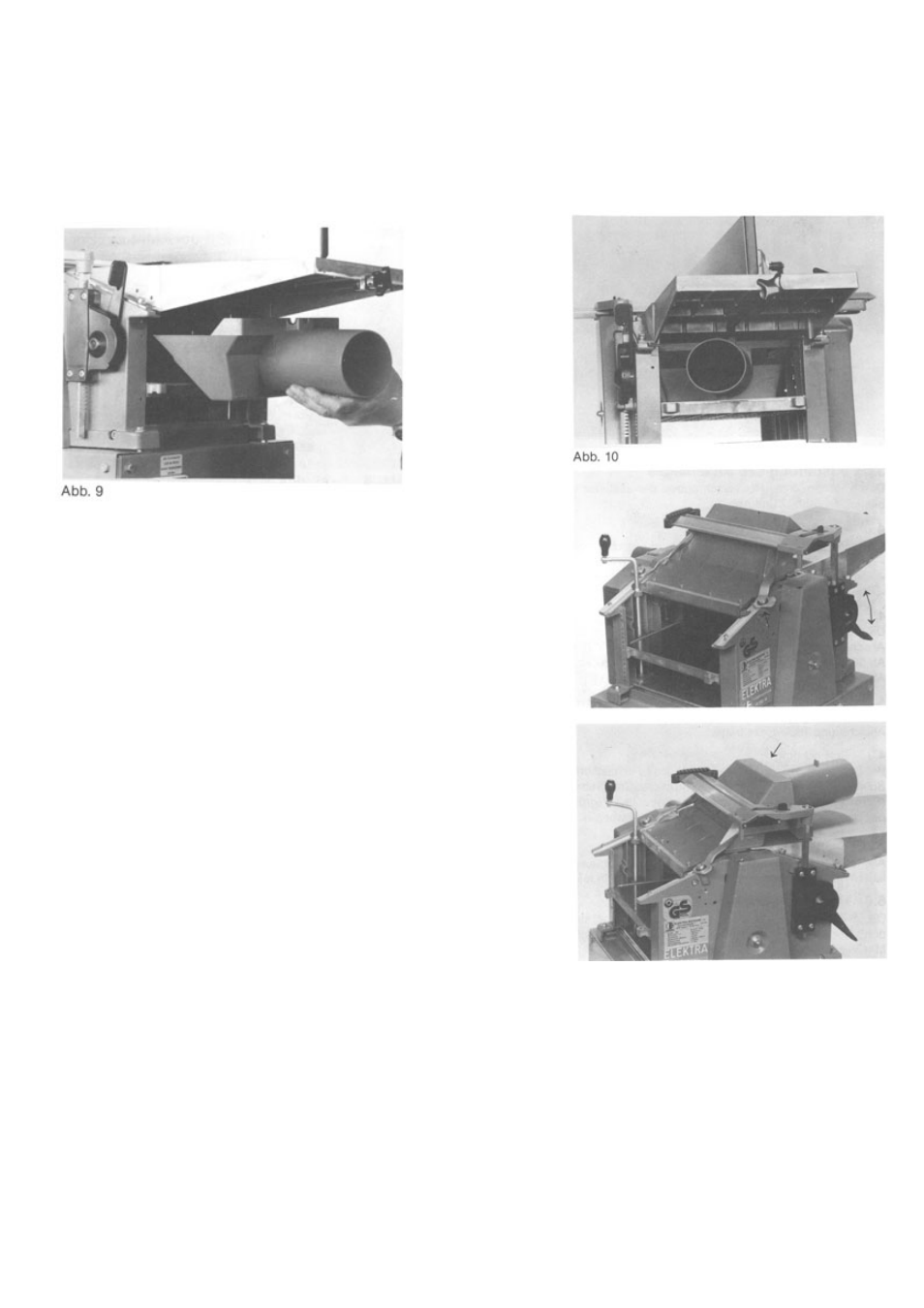

Отсос стружек при фуговании
Строгальный стол отверните вниз примерно на 2/3 и вставьте ящик для стружек. При повороте
стола вверх штуцер отсоса стружек будет крепко зажат.
Обратите внимание на то, что штуцер отсоса стружек закреплён в канавке дистанционного
вала и не может быть сдвинут дальше. В противном случае будет повреждён кожух ножево-
го вала.
9.0
Отсос стружек при пропуске материала под заданную тол-
щину
9.1
Пропуск материала под заданную толщину без отсоса стружек
(не в закрытом помещении)
Снимите заднюю плиту для фугования, кожух ножевого вала под-
нимите вверх и сдвиньте в сторону. Колпак для выброса стружек
защёлкните в верхнем положении и закрепите его с помощью двух
зажимных рукояток и кожуха ножевого вала.
Зажимные рукоятки слегка приподнимите и поверните на 180
°
вверх.
9.2
Пропуск материала под заданную толщину с отсосом стру-
жек
Колпак для выброса стружек закрепите так, как это было описано в
разделе 9.1. Кроме этого, откройте штуцер отсоса стружек и закре-
пите его с помощью двух зажимных рукояток и кожуха ножевого ва-
ла.
Внимание!
В режиме пропуска материала под заданную толщину колпак для
выброса стружек служит защитной крышкой ножевого вала. Нико-
гда не работайте без защёлкнутого в верхнем положении и за-
креплённого колпака для выброса стружек.
10.0 Пропуск материала под заданную толщину
Станок налаживается так, как это было описано в разделе 9.0. Строгальный стол устанавливается
на необходимую высоту. При обработке длинных заготовок используйте рольганговую стойку (Но-
мер для заказа 091 100 3821). Включается станок, и заготовка плоской стороной вниз продвига-
ется в зону действия ножевого вала. Заготовки клинообразной формы подаются толстой стороной
вперёд. Сырые заготовки для улучшения скольжения можно слегка смазать керосином.
