Инструкция по эксплуатации Metabo HC 260
Страница 4
4
Используйте для этого также самоконтрящиеся гайки М6. Крышку из листового металла закрепите
на угловом упоре с помощью двух винтов М4х8 с цилиндрическими головками и плоских шайб диа-
метром 4,2 мм.
3.0
Юстировка упора

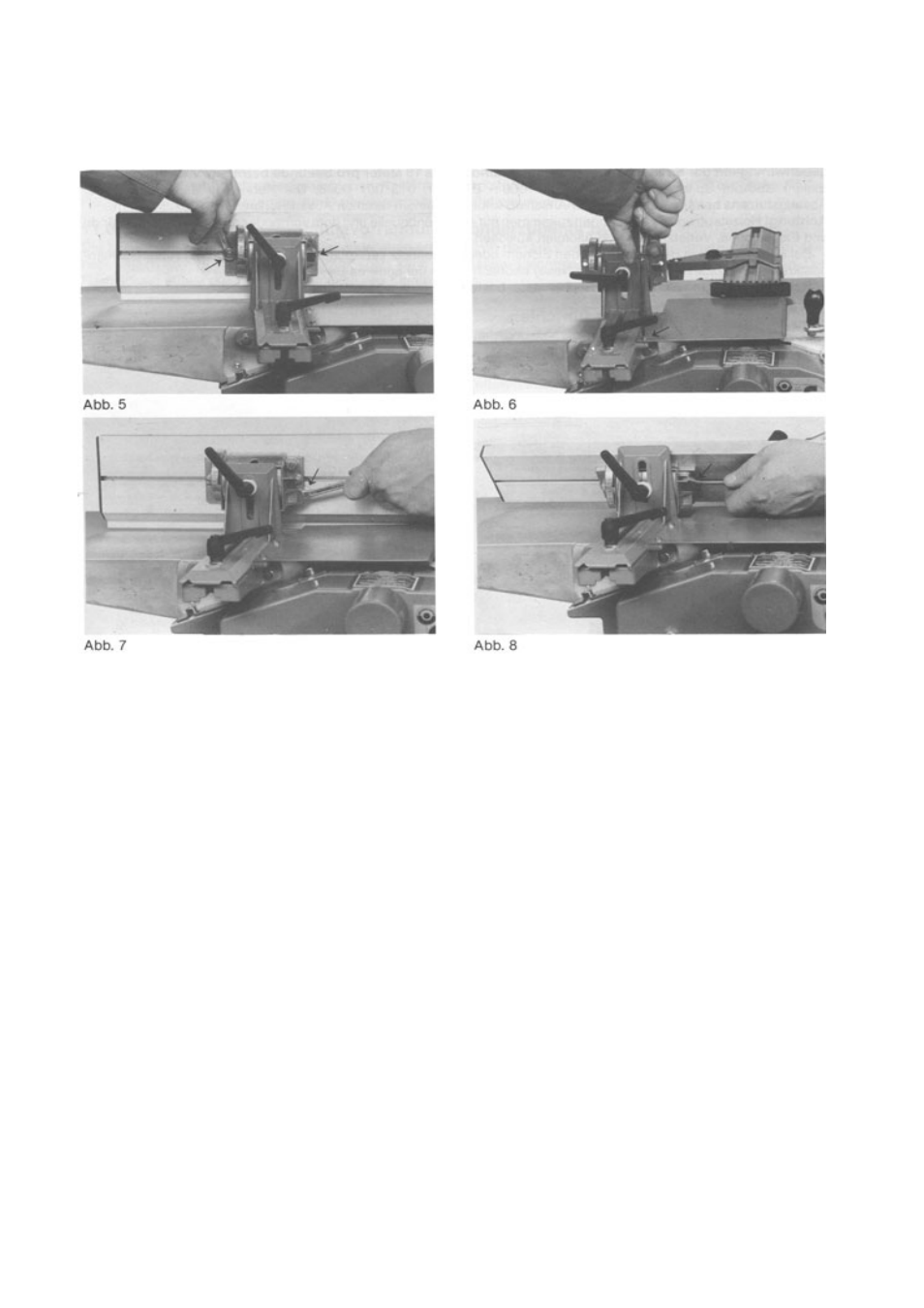

Вращением регулировочного болта в одну или в другую сторону отъюстируйте положение упора,
прилегающего к поверхности стола для фугования под углом 90
° и 45° (Рис. 7 и 8).
4.0
Электрические соединения
- Этот станок должен подсоединяться к электрической сети через устройство защиты по току с
разбросом тока срабатывания этого устройства не более 30 мА.
- Повреждённые соединительные провода должны немедленно заменяться с помощью специали-
ста-электрика.
- Работа станка при повреждённых соединительных проводах опасна для жизни, а потому запре-
щается.
- Дети не должны работать на этом станке.
4.1 Напряжение
Рабочее напряжение в электрической сети для станка с двигателем однофазного переменного то-
ка должно быть 230 В, 50 Гц.
Присоединение к электрической сети должно осуществляться только с помощью штепсельной ро-
зетки с защитным контактом, удовлетворяющей требованиям VDE 0100. Сечение подводящих про-
водов должно быть не менее 3х1,5 мм
2
.
Если длина подводящего кабеля превышает 50 м, мы рекомендуем, чтобы сечение токоведущих
жил этого кабеля было не менее 3х2,5 мм
2
.
Станок должен подсоединяться к электрической сети через предохранитель на 16 А, инерционный.
4.2 Для подсоединения к электрической сети станка с двигателем трёхфазного тока необходимо
СЕЕ-штекерное устройство. Рабочее напряжение в сети должно быть 400 В, 50 Гц. Сечение под-
водящих проводов должно быть не менее 5х1,5 мм
2
. Станок должен подсоединяться к электриче-
ской сети через предохранитель на 16 А, инерционный.
4.3
Направление вращения
После подсоединения к электрической сети станка с двигателем трёхфазного тока необходимо
проверить направление вращения ножевого вала станка. Для этого включите станок на короткое
