РУССКИЙ
.
Указание:
Если Вы используете ножи, заточенные с
обеих сторон, достаточно просто перевер-
нуть их (при условии, что другая сторона
еще острая).
Опасность!
− Применяйте только пригодные
ножи (см. "Технические характери-
стики"). Непригодные, неправиль-
но смонтированные, тупые или по-
врежденные ножи могут отсоеди-
ниться в процессе работы или зна-
чительно увеличить опасность от-
брасывания заготовки.
− Обращайте внимание на то, чтобы
во всех случаях заменялись или
переворачивались оба ножа.
− Устанавливайте ножи только с при-
менением оригинальных крепеж-
ных деталей.

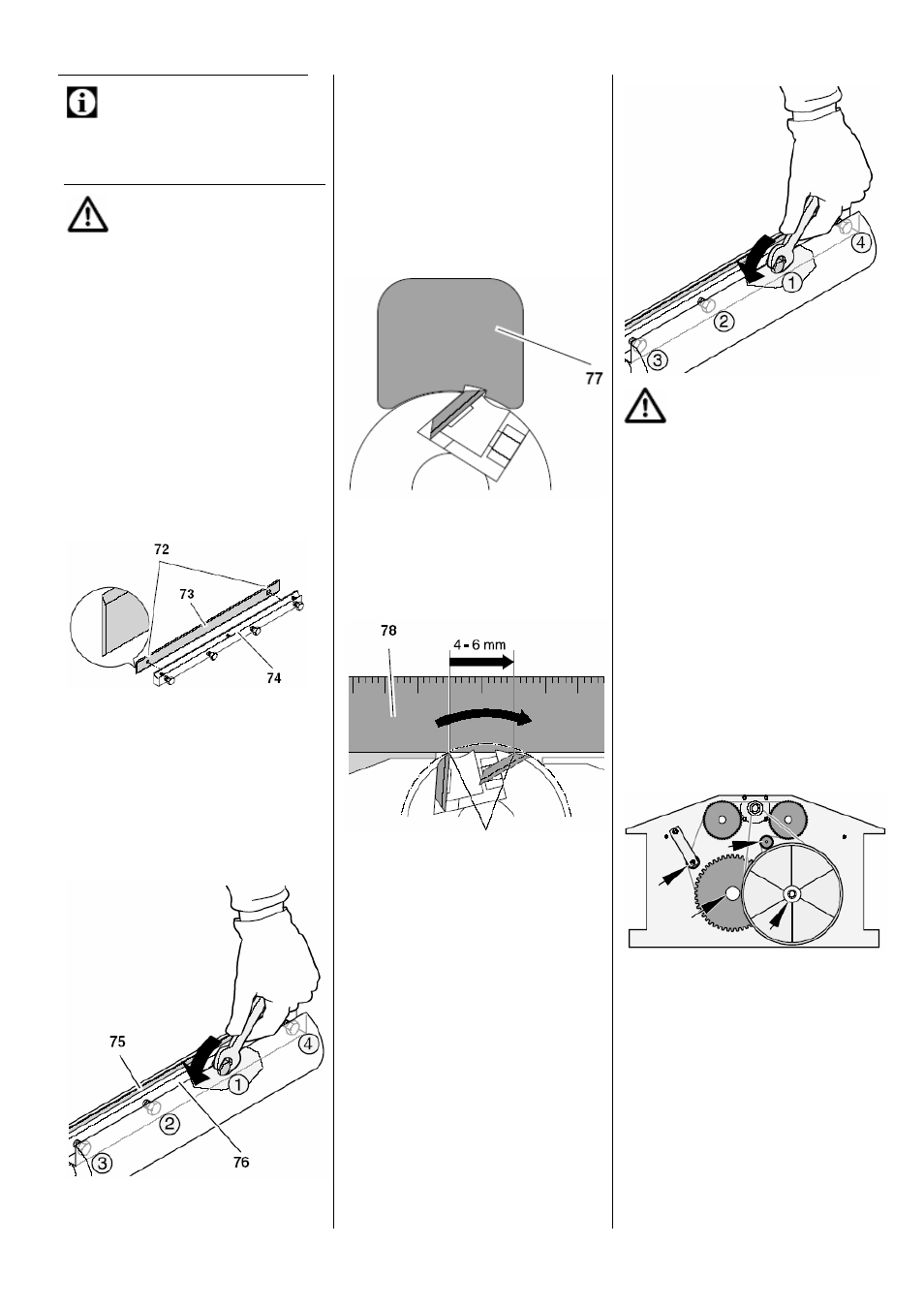

7. Уложить острый нож на крепежную
планку (см. рис.).
Оба штифта крепежной планки долж-
ны попасть в соответствующие от-
верстия (72) ножа.
.
8. Уложить крепежную планку (74) с
ножом (73) в прорезь ножевого вала.
При этом необходимо обратить вни-
мание на то, чтобы нож не соскольз-
нул со штифтов крепежной планки.
9. Вывинчивать четыре болта с шести-
гранной головкой, ввинченных в кре-
пежную планку, до тех пор, пока не
сохранится лишь возможность пере-
мещения крепежной планки (76) с но-
жом (75) вдоль оси ножевого вала.
.
10. Существует два способа проверки
выступа ножей:
− при помощи шаблона (77) для уста-
новки ножей (этот шаблон должен
включаться в объем поставки в соот-
ветствии с Правилами техники безо-
пасности).
− Приложить шаблон для установки
ножей к ножевому валу (см. рис.).
Ножи должны выступать настолько,
чтобы они соприкасались с шабло-
ном.
Такая проверка должна производить-
ся для обоих ножей и с обеих сторон
ножевого вала.
.
− при помощи алюминиевой линейки
(78) (этот способ является более точ-
ным, чем применение шаблона).
− Уложить линейку на выходной стол
так, чтобы она оказалась над ноже-
вым валом (см. рис.).
.
− Вручную провернуть ножевой вал на
один оборот в направлении, противо-
положном направлению подачи.
− Настройка ножей является правиль-
ной, если в результате такого поворо-
та линейка продвигается на 4 – 6 мм.
Такая проверка должна производить-
ся с обеих сторон ножевого вала.
11. Для регулировки выступа ножей сле-
дует поворачивать винты без головки,
ввинченные в крепежную планку но-
жа, при помощи торцового шести-
гранного ключа размером 3 мм.
12. Для окончательной фиксации ножа
полностью вывинтить четыре болта с
шестигранной головкой, ввинченных в
его крепежную планку. Во избежание
деформации крепежной планки сле-
дует начинать затягивание с цен-
тральных болтов, а потом поэтапно
затягивать болты, расположенные
ближе к краю.
.
Опасность!
− Нельзя удлинять используемый
для затягивания инструмент.
− Нельзя затягивать болты ударом
по инструменту.
13. Возвратить ограждение ножевого
вала в исходное положение.
14. Установить упор.
7.2 Уход за механизмом подачи
1. Вытащить вилку из штепсельной ро-
зетки.
2. Отвинтить две колпачковые гайки,
удерживающие крышку механизма, и
снять крышку.
3. При помощи кисти или шланга, иду-
щего к установке для отсасывания
стружки, удалить древесную пыль и
стружку.
4. Слегка сбрызнуть роликовую цепь и
подшипники осей и вальцов (показа-
ны стрелками) аэрозольным средст-
вом ухода (не использовать масло!).
.
5. Установить крышку механизма и за-
крепить ее обеими колпачковыми гай-
ками.
7.3 Натяжение главного приводного
ремня
1. Вытащить вилку из штепсельной ро-
зетки.
2. Отвинтить колпачковую гайку, удер-
живающую кожух (80) ремня, и снять
этот кожух.
3. Проверить натяжение ремня, нажав
на него большим пальцем. Главный
приводной ремень (79) должен проги-
баться посередине не более чем на
10 мм.
