РУССКИЙ
−
Угольник 45
о
/ 90
о
5.1
Удаление элементов защиты,
используемых для транспортировки
•
Снимите защитную пленку со стола
для рейсмусования.

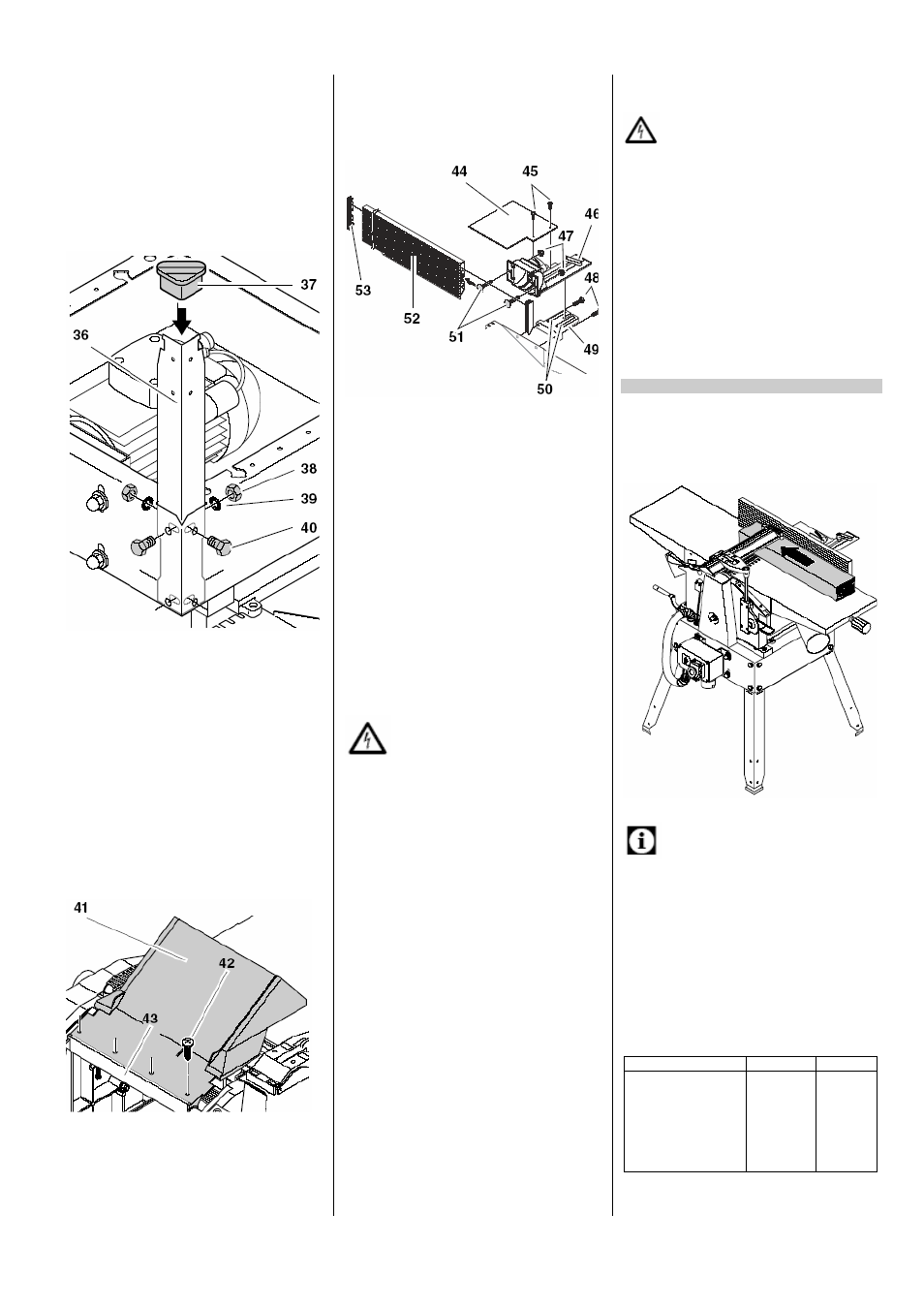

5.2
Установка ножек
1.
Воспользовавшись помощью другого
лица, перевернуть станок и поставить
его на пригодное основание.
.
2.
Привинтить по углам станка четыре
ножки (36):
−
продеть снаружи болты (40) с
шестигранной головкой,
−
надеть на них с внутренней сто-
роны шайбы (39),
−
навинтить шестигранные гайки
(38) и затянуть их.
3.
Надеть на ножки резиновые колпачки
(37).
5.3 Монтаж щитка для отведения
стружки
•
При помощи четырех самонарезаю-
щих винтов (42) привинтить щиток
(41) к крепежному профилю (43).
.
5.4
Установка упора
1.
Снять держатель (49) упора с крон-
штейна (46). При этом необходимо
обратить внимание на то, чтобы не
потерялись
два
направляющих
штифта (50), находящиеся в держа-
теле упора.
2.
Двумя болтами (48) с шестигранной
головкой привинтить держатель (49) к
входному столу.
.
3.
Вновь прикрепить кронштейн к дер-
жателю.
4.
Протолкнуть
в
профилированный
упор (52) два крепежных болта (51) и
скрепить его с кронштейном при по-
мощи двух самостопорящихся гаек
(47).
5.
Установить с обеих торцевых сторон
упора пластмассовые заглушки (53).
6.
Двумя винтами (45) с крестообразным
шлицем прикрепить к кронштейну
крышку (44).
7.
При помощи обоих юстировочных
винтов точно выставить профилиро-
ванный упор в положениях 45
о
и 90
о
(используя угольник в качестве вспо-
могательного инструмента).
5.5
Соединение с электросетью
Опасность – электрическое
напряжение!
Эксплуатируйте станок только в сухом
месте.
Присоединяйте станок только к источ-
нику напряжения, удовлетворяющему
следующим требованиям (см. также
"Технические характеристики"):
−
защита автоматом защитного от-
ключения, рассчитанным на ток
повреждения 30 мА;
−
штепсельные розетки смонтирова-
ны надлежащим образом, заземле-
ны и проверены;
−
розетки рассчитаны на трехфаз-
ный ток и имеют нулевой провод;
−
при использовании установки для
отсасывания стружки необходимо
также надлежащее заземление этой
установки.
Прокладывайте сетевой кабель так,
чтобы он не мешал во время работы и
не мог быть случайно поврежден.
Оберегайте сетевой кабель от воздейст-
вия тепла и агрессивных жидкостей, а
также от соприкосновения с острыми
кромками.
Используйте только удлинительный
кабель с достаточным сечением прово-
дов.
Вынимая вилку из штепсельной розетки,
не тяните ее за кабель.
Проконтролируйте направле-
ние вращения!
(только для исполнения с
трехфазным электродвигате-
лем)
В зависимости от порядка чередования
фаз, ножевой вал может вращаться в
неверном направлении. Это может по-
влечь за собой повреждение заготовки
или самого станка. Поэтому при каждом
новом соединении с электросетью сле-
дует контролировать направление вра-
щения.
При неверном направлении вращения
поручите электрику поменять местами
фазы в подводке или сетевой розетке.
6.
Выполнение работ
Станок HC 260 может использоваться как в
качестве фуговального, так и в качестве
рейсмусового станка.
6.1
Работа в режиме фугования
.
Указание:
Фугование производится с целью выравни-
вания неровных поверхностей, например,
зачистки ребер досок.
−
Заготовка укладывается сверху на
входной стол.
−
Заготовка обрабатывается с нижней
стороны.
−
Направление подачи заготовки про-
тивоположно направлению, исполь-
зуемому при рейсмусовании.
Размеры заготовок
Длина
Ширина
Высота
при длине мень-
ше 250 мм сле-
дует пользовать-
ся вспомогатель-
ным приспособ-
лением для по-
дачи
макс.
260 мм
мин. 5
мм
5
