РУССКИЙ
при длине свыше
1500 мм следует
пользоваться
вспомогательной
опорой или рабо-
тать вдвоем
Подготовка
.
Опасность!
Перед проведением любых работ по
обслуживанию станка необходимо вы-
нимать вилку из штепсельной розетки!
1.
Отклонить вниз щиток для отведения
стружки.
2.
Перевести левый и правый рычаги
фиксации выходного стола в наруж-
ное положение.
3.

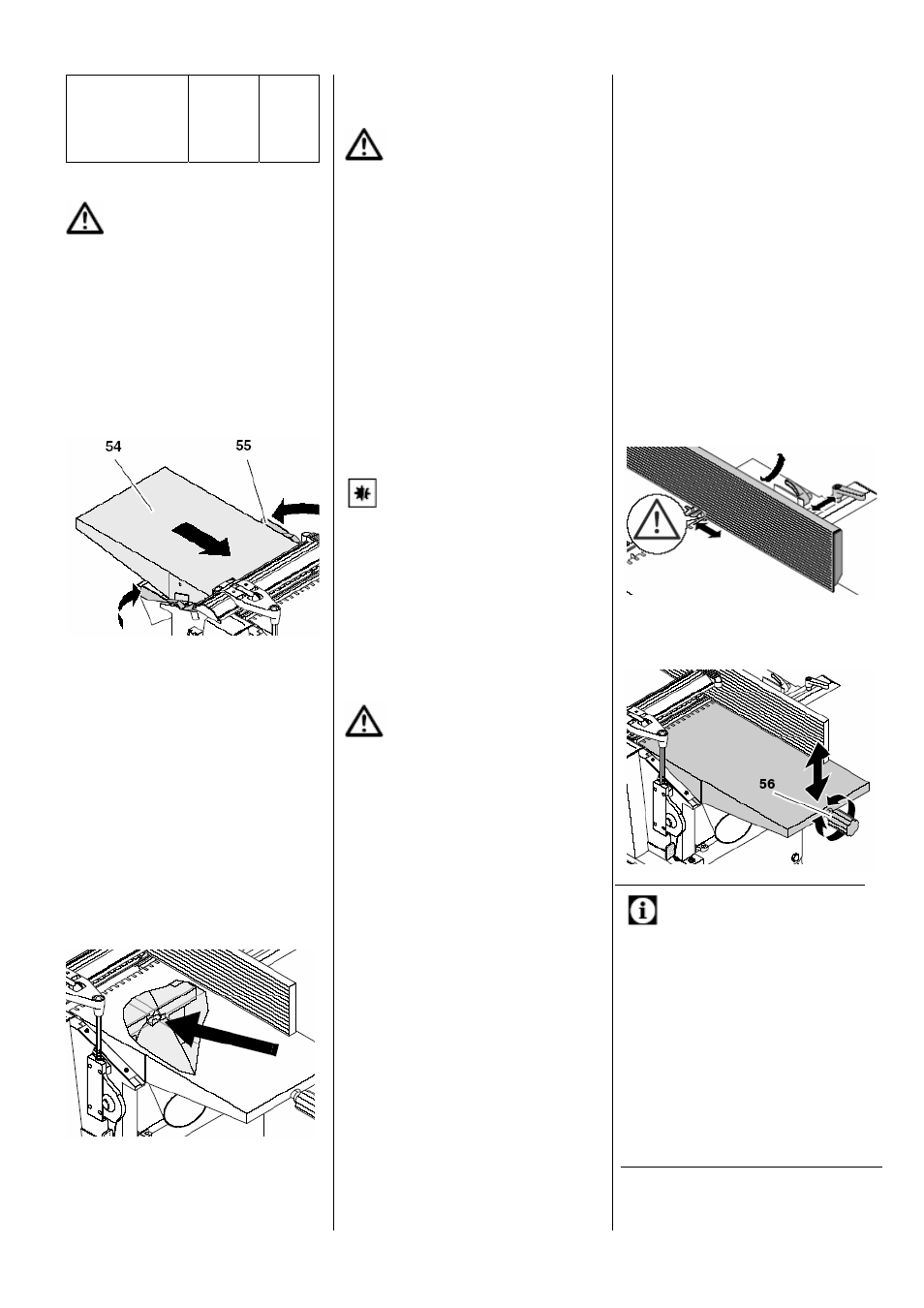

Установить выходной стол (54) – оба
штифта на корпусе станка должны
попасть в нижние прорези направ-
ляющей выходного стола.
.
4.
Зафиксировать выходной стол (54)
обоими рычагами фиксации (55).
5.
При помощи кривошипной рукоятки
настроить стол для рейсмусования на
высоту 120 мм.
6.
Переместить кожух с патрубком для
присоединения всасывающего шлан-
га со стороны подачи внутрь станка,
под входной стол. Обратите внима-
ние на его правильное положение:
−
патрубок должен быть обращен
наружу;
−
кожух необходимо продвигать
до тех пор, пока точка пересе-
чения вала и оси под входным
столом (показана стрелкой) не
окажется в точности над соот-
ветствующим креплением кожу-
ха.
.
7.
Вращением кривошипной рукоятки
осторожно поднимать стол для рейс-
мусования вверх до фиксации кожуха
с патрубком для присоединения вса-
сывающего шланга.
8.
Присоединить к патрубку шланг, иду-
щий к подходящей отсасывающей ус-
тановке.
.
Опасность!
Вдыхание пыли некоторых пород дре-
весины (в частности, дубовой и ясене-
вой) может провоцировать онкологиче-
ские заболевания. При проведении ра-
бот в закрытых помещениях следует
обязательно использовать пригодные
установки для отсасывания стружки:
−
всасывающий шланг должен под-
ходить к наружному диаметру пат-
рубка для его присоединения (100
мм);
−
необходимый расход воздуха
≥ 550
м
3
/ч;
−
необходимое разрежение в зоне
патрубка строгального станка
≥ 740
Па;
−
необходимая скорость воздушного
потока в зоне патрубка строгально-
го станка
≥ 20 м/с.
.
Внимание!
Работа без соединения с установкой для
отсасывания стружки допустима только
−
на открытом воздухе,
−
при незначительном объеме обра-
зующейся стружки (при обработке
узких заготовок с малым съемом
стружки),
−
при использовании пылезащитно-
го респиратора.
6.2
Фугование заготовок
.
Опасность!
−
Неогражденные вращающиеся но-
жи могут нанести Вам тяжелую
травму! Поэтому необходимо изо-
лировать участок ножевого вала,
не перекрываемый обрабатывае-
мой заготовкой, предусмотренным
защитным ограждением. Для этого
требуется точное согласование
положения ограждения с размера-
ми заготовки.
−
Осуществляя подачу заготовки, ни
в коем случае не просовывайте ру-
ки под ограждение ножевого вала!
−
Для фугования небольших загото-
вок, при подаче которых не обес-
печивается безопасное расстояние
до ножевого вала, используйте для
подачи
специальное
вспомога-
тельное приспособление.
−
При фуговании узкой стороны
пользуйтесь упором, обеспечи-
вающим надежную боковую под-
держку заготовки. При обработке
тонких или узких заготовок приме-
няйте вспомогательный упор, га-
рантирующий соблюдение доста-
точного расстояния от рук до но-
жевого вала при осуществлении
подачи заготовки.
−
При фуговании вставок устанавли-
вайте позади заготовки упорную
колодку, предотвращающую вы-
брос заготовки в направлении, об-
ратном направлению подачи.
−
Для удержания длинных заготовок
в состоянии равновесия исполь-
зуйте дополнительную опору (на-
пример, роликовую).
−
Не перемещайте назад заготовку,
обрабатываемую неогражденным
ножевым валом!
−
При необходимости используйте:
устройство
для
отсасывания
стружки (специальная принадлеж-
ность);
специальный воск, облегчающий
скольжение заготовок по входному
и выходному столам.
1.
Займите правильное рабочее поло-
жение:
−
со стороны выключателя,
−
фронтально по отношению к
станку.
2.
Установите упор в желаемом поло-
жении.
.
3.
При помощи винта (56) с ручкой отре-
гулируйте толщину снимаемой струж-
ки.
.
Указание:
За один проход станком может сниматься
стружка толщиной не более 3 мм. Однако
столь интенсивный съем материала может
применяться только
−
при использовании очень острых
ножей,
−
при обработке мягкой древесины,
−
при обработке заготовок, ширина
которых меньше максимально допус-
тимого значения.
В противном случае существует опасность
перегрузки станка.
Оптимальным решением является обра-
ботка заготовки в несколько проходов до
достижения желаемой толщины.
4.
Приложите заготовку к упору (при
необходимости используйте вспомо-
гательный упор).
