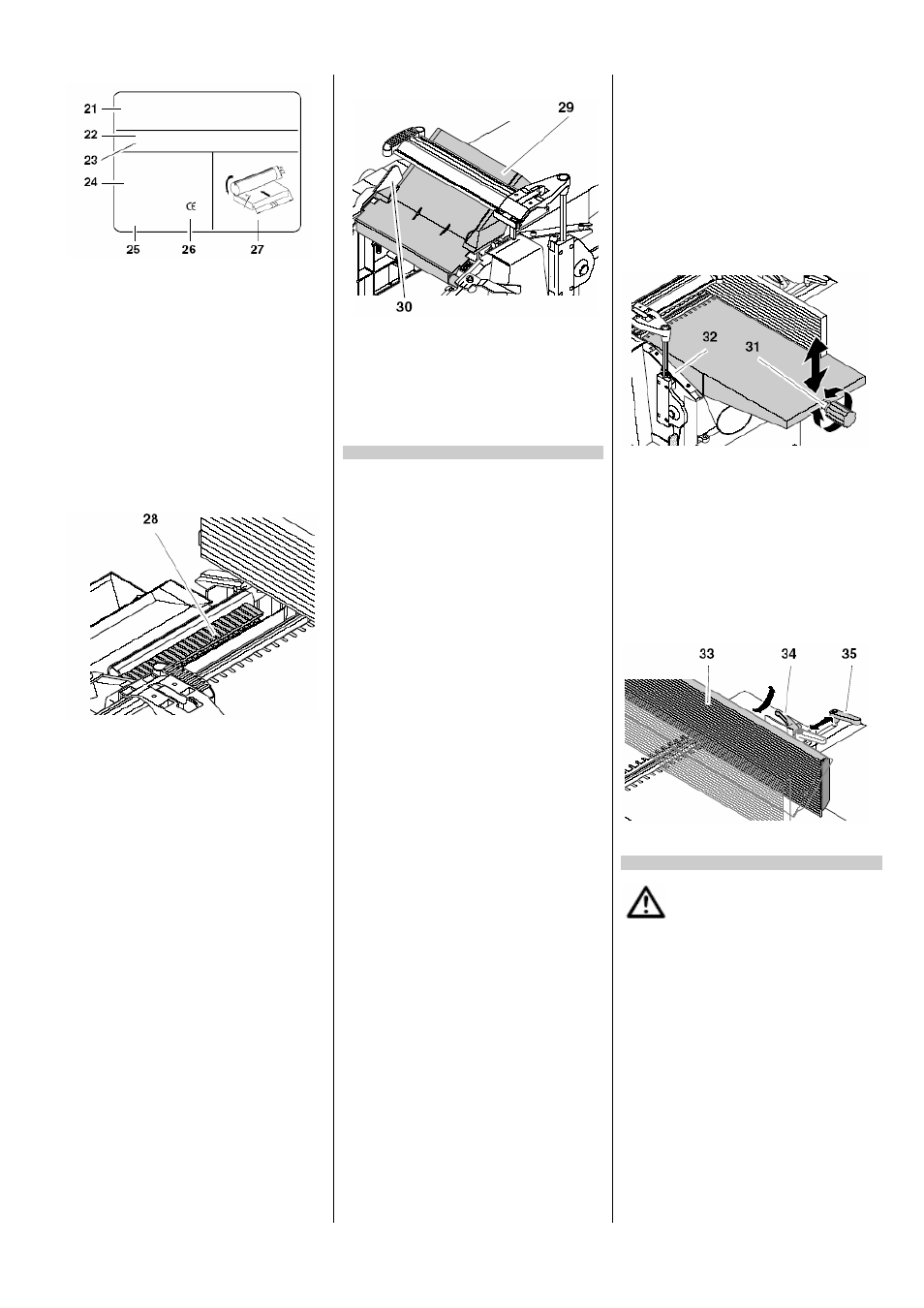

Страница 4: Защитные приспособления
РУССКИЙ
21
производитель
22
серийный номер
23
обозначение станка
24
параметры электродвигателя (см.
также "Технические характеристики")
25
год выпуска
26
знак CE (свидетельство соответствия
станка директивам ЕС – на основании
декларации)
27
допустимые размеры ножей
3.4
Защитные приспособления
Приспособление для защиты от отбра-
сывания
.
Приспособление для защиты от отбрасы-
вания (28) препятствует выбросу заготовки,
захваченной вращающимся ножевым ва-
лом, назад в сторону пользователя.
−
Все захваты приспособления для
защиты от отбрасывания должны за-
канчиваться острием со стороны
нижней кромки.
−
Все захваты должны самопроизволь-
но возвращаться в исходное положе-
ние (вниз).
Ограждение ножевого вала
Ограждение ножевого вала препятствует
прикосновению к вращающемуся ножевому
валу с верхней стороны во время проведе-
ния фуговальных работ.
−
После ослабления рукоятки зажима
ограждение ножевого вала согласует-
ся с шириной заготовки.
−
Специальный рычаг позволяет согла-
совать положение ограждения ноже-
вого вала с высотой заготовки.
В целях обеспечения эффективной защиты
необходимо всегда согласовывать ограж-
дение ножевого вала с обрабатываемой
заготовкой. Благодаря скольжению рук по
профилированной поверхности ограждения
в процессе подачи заготовки исключается
их соприкосновение с вращающимися но-
жами.
Щиток для отведения стружки
При рейсмусовании щиток (29), установ-
ленный в месте выброса стружки, служит в
качестве дополнительного элемента огра-
ждения ножевого вала.
С этой целью производится отклонение
щитка (29) вверх, и он фиксируется левым
зажимным рычагом (30).
4. Элементы управления
Выключатель
•
Включение = нажатие зеленой кнопки
выключателя.
•
Выключение = нажатие защитной
крышки или красной кнопки выключа-
теля.
Реле минимального напряжения
При исчезновении сетевого напряжения
срабатывает реле минимального напряже-
ния. Тем самым исключается самопроиз-
вольный повторный запуск станка при вос-
становлении напряжения. Для осуществле-
ния повторного включения необходимо еще
раз нажать зеленую кнопку выключателя.
Защита от перегрузки
Строгальный станок оснащен интегриро-
ванным устройством защиты от перегрузки,
отключающим его при сильном нагреве
электродвигателя. Для повторного включе-
ния станка следует
1.
дать электродвигателю охладиться
(примерно 10 минут),
2.
нажать зеленую кнопку выключателя.
Переключатель режимов
Переключатель режимов находится рядом
с выключателем (слева).
Переключатель обеспечивает выбор режи-
мов фугования и рейсмусования.
Регулятор высоты стола для рейсмусо-
вания (при работе в режиме рейсмусо-
вания)
Регулятор высоты стола для рейсмусова-
ния задает толщину снимаемой стружки (и,
следовательно, толщину заготовки после
обработки) при работе станка в режиме
рейсмусования.
•
Каждый оборот кривошипной рукоят-
ки приводит к изменению высоты сто-
ла на 3 мм.
•
За один проход может сниматься
стружка толщиной не более 3 мм.
•
Максимально допустимая толщина
обрабатываемой заготовки составля-
ет 160 мм.
Регулятор высоты входного стола (при
работе в режиме фугования)
Регулятор (31) высоты входного стола за-
дает толщину стружки, снимаемой с заго-
товки при работе станка в режиме фугова-
ния.
•
Одно деление шкалы (32), находя-
щейся рядом с входным столом, со-
ответствует
толщине
снимаемой
стружки 1 мм.
•
За один проход может сниматься
стружка толщиной не более 3 мм.
.
Профилированный упор
Упор (33) используется в качестве боковой
направляющей при перемещении заготовки
в процессе фугования.
•
После ослабления рукоятки зажима
(35) положение упора может быть со-
гласовано с шириной заготовки.
•
После ослабления рукоятки зажима
(34) можно наклонить упор (макси-
мальный угол наклона 45
о
).
.
5.
Монтаж
Опасность!
Переоборудование станка или исполь-
зование деталей, не проверенных про-
изводителем и не разрешенных им к
применению, может привести к нанесе-
нию непредсказуемого ущерба при его
эксплуатации!
•
Собирайте станок в точном соот-
ветствии с настоящей инструкцией.
•
Используйте только входящие в
объем поставки детали.
•
Не подвергайте детали / узлы ка-
ким-либо изменениям.
Необходимые инструменты
−
Гаечный ключ 10 мм
−
Гаечный ключ 13 мм
−
Отвертка для винтов с крестообраз-
ным шлицем
