8
4.
Уложить заготовку на стол ленточно-
пильного станка.
5.
Вставить штепсельную вилку в ро-
зетку электросети.
6.
Включить станок.
7.
Распилить заготовку в один прием.
8.
Выключить станок, если не намеча-
ется немедленная обработка сле-
дующей заготовки.
9.
Уход и техническое обслужи-
вание
Опасность!
Перед проведением любых работ по
очистке и техническому обслуживанию:
1.
отключите станок,
2.
дождитесь
полной
остановки
пильной ленты,
3.
вытащите вилку из штепсельной
розетки.
−
После проведения любых работ по
очистке и техническому обслужива-
нию следует вновь установить все
защитные приспособления и прове-
рить их исправность.
−
Для замены поврежденных деталей,
в частности, защитных приспособле-
ний, используйте только оригиналь-
ные детали, поскольку детали, не
разрешенные к применению произ-
водителем, могут привести к нанесе-
нию непредсказуемого ущерба.
−
Работы по техническому обслужива-
нию и ремонту, не описанные в на-
стоящем разделе, должны выпол-
няться только специалистами.
9.1
Замена пильной ленты
.
Опасность!
Существует опасность порезаться даже
о неподвижную пильную ленту. Замену
пильной ленты следует производить в
перчатках.
Используйте только пригодные пиль-
ные ленты (см. "Технические характе-
ристики").

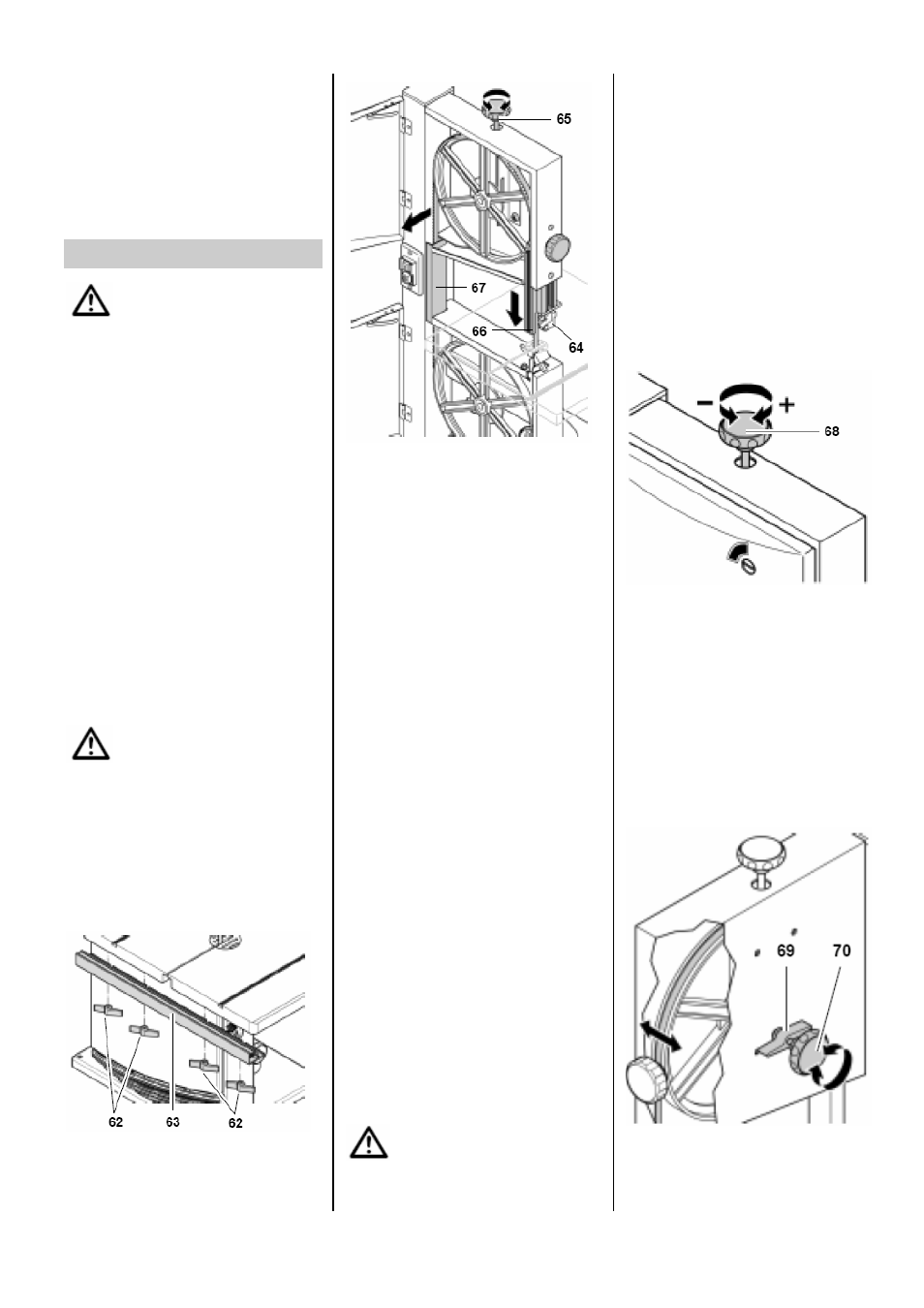

1.
Ослабить четыре барашковых винта
(62) и снять профильную направ-
ляющую (63) параллельного упора.
.
2.
Открыть обе дверцы.
3.
Полностью опустить вниз верхнюю
направляющую (64) пильной ленты.
.
4.
Вращением поворотной ручки (65)
устранить натяжение пильной ленты.
5.
Снять пильную ленту и удалить ее,
проведя через
−
прорезь стола,
−
ограждение пильной ленты в
месте расположения ее верх-
ней направляющей (66),
−
боковой канал (67) и
−
направляющие пильной ленты.
6.
Вставить новую пильную ленту, об-
ратив внимание на ее правильную
ориентацию: зубья должны быть об-
ращены вперед (в сторону дверец
станка).
7.
Уложить пильную ленту по центру на
резиновые накладки.
8.
Затянуть поворотную ручку до со-
стояния, при котором лента переста-
ет проскальзывать.
9.
Закрыть обе дверцы.
10. В заключение:
−
натянуть пильную ленту (см.
"Уход и техническое обслужи-
вание"),
−
выровнять пильную ленту (см.
"Уход и техническое обслужи-
вание"),
−
отъюстировать направляющие
пильной ленты (см. "Уход и
техническое обслуживание"),
−
осуществить пробный пуск лен-
точнопильного станка (минимум
на 1 минуту),
−
отключить станок, извлечь вил-
ку из штепсельной розетки и
вновь проконтролировать на-
стройки.
11. После этого вновь смонтировать
профильную направляющую парал-
лельного упора.
9.2
Натяжение пильной ленты
.
Опасность!
Чрезмерное натяжение может привести
к поломке пильной ленты. Недостаточ-
ное натяжение может вызвать про-
скальзывание приводного шкива и, как
следствие, остановку пильной ленты.
1.
Перевести верхнюю направляющую
пильной ленты в крайнее верхнее
положение (см. "Выполнение работ").
2.
Для проверки натяжения сбоку нада-
вить пальцем на пильную ленту по-
середине между поверхностью стола
и нижним краем верхней направ-
ляющей ленты (она должна проги-
баться лишь на 3 – 5 мм).
3.
При необходимости скорректировать
величину натяжения:
−
вращение ручки (68) по часовой
стрелке приводит к увеличению
натяжения;
−
вращение ручки (68) против ча-
совой стрелки приводит к
уменьшению натяжения.
.
9.3
Выравнивание пильной ленты
Если пильная лента бежит не по центру
резиновых накладок, необходимо изменить
наклон верхнего шкива ленточной пилы.
1.
Ослабить стопорную гайку (69).
2.
Повернуть регулировочную ручку
(70):
−
по часовой стрелке, если пиль-
ная лента бежит со смещением
к передней стороне станка;
−
против часовой стрелки, если
она бежит со смещением к зад-
ней стороне станка.
.
3.
Вновь затянуть стопорную гайку (69).
