5
.

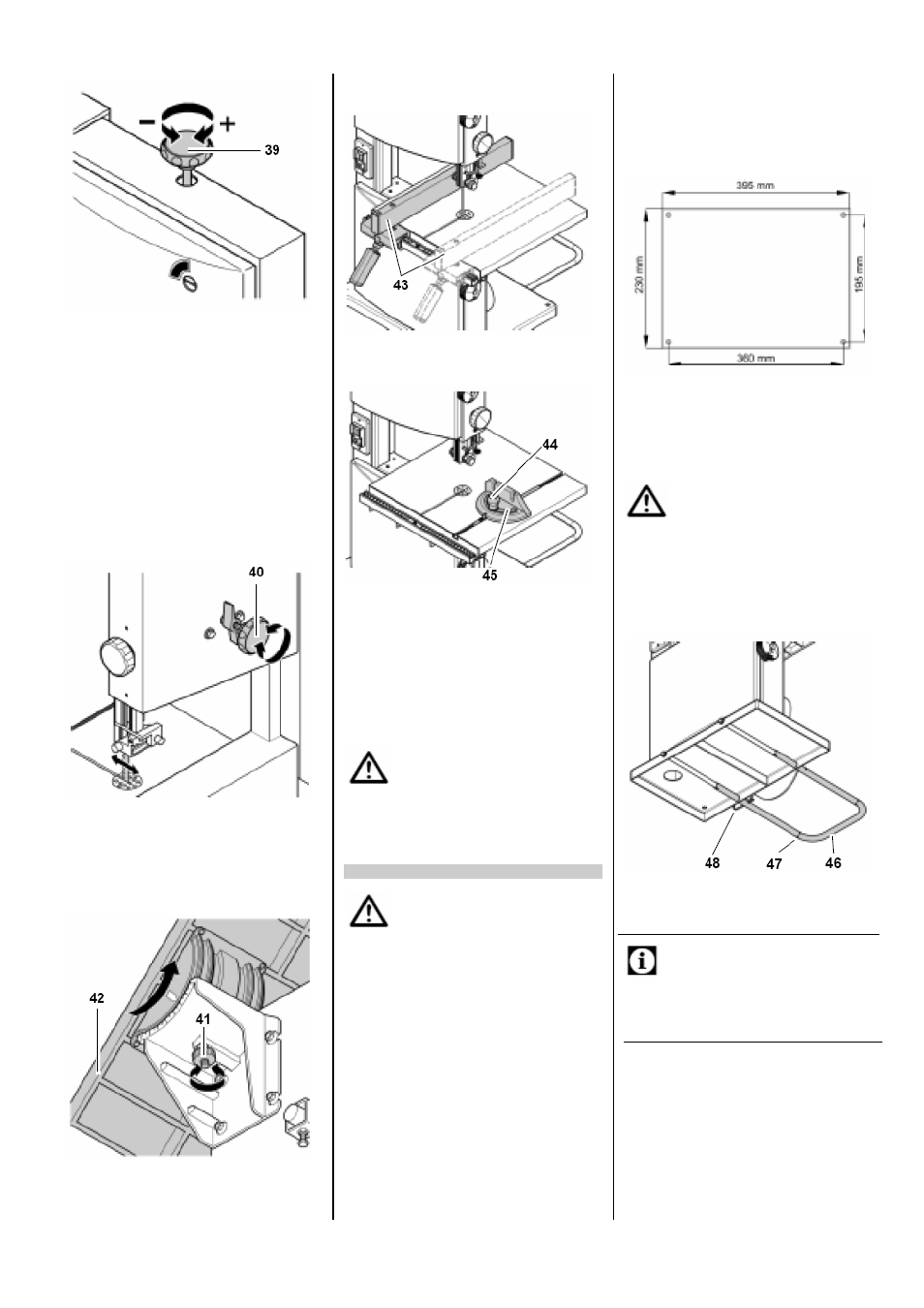

Ручка для изменения наклона верхнего
шкива ленточной пилы
При помощи поворотной ручки (40) может
быть при необходимости изменено угловое
положение верхнего шкива ленточной пи-
лы. Изменение наклона позволяет выров-
нять пильную ленту таким образом, чтобы
она бежала по центру полимерных накла-
док шкивов:
−
вращение ручки по часовой стрелке =
смещение пильной ленты назад;
−
вращение ручки против часовой
стрелки = смещение пильной ленты
вперед.
.
Изменение углового положения стола
После ослабления установочного винта
(41) стол (42) станка может быть плавно
повернут по отношению к пильной ленте
(макс. угол наклона 45
о
).
Параллельный упор
Параллельный упор (43) зажимается с
лицевой стороны станка. Он может быть
установлен как слева, так и справа от
пильной ленты.
.
Поперечный упор
.
Поперечный упор (45) просовывается спе-
реди в прорезь, предусмотренную в столе
станка.
Для распиловки под углом поперечный
упор может быть смещен на 60
о
в обе сто-
роны.
Для установки требуемого угла следует
ослабить ручку (44) зажима поворотом
против часовой стрелки.
Опасность
получения
травмы!
При распиловке с установленным по-
перечным упором ручка зажима должна
быть крепко затянута.
7.
Ввод в эксплуатацию
Опасность!
Ввод ленточнопильного станка в экс-
плуатацию
должен
осуществляться
только после
−
закрепления станка,
−
установки стола и его выравнива-
ния,
−
присоединения к установке для
отсасывания стружки,
−
контроля наличия и исправности
защитных приспособлений.
Подключите станок к электросети толь-
ко после завершения всех вышеопи-
санных операций! В противном случае
существует опасность непреднамерен-
ного запуска станка и нанесения им
тяжкого вреда здоровью.
7.1
Закрепление ленточнопильно-
го станка
Для обеспечения устойчивости станка
необходимо закрепить его на стабильном
основании.
1.
Высверлить в основании 4 отверстия.
mm =
мм
2.
Пропустить болты сверху через ста-
нину станка и свинтить их с основа-
нием.
Монтаж скобы для повышения устойчи-
вости
Опасность опрокидыва-
ния станка!
Для обеспечения безопасной эксплуа-
тации станка необходимо вытянуть
скобу и зафиксировать ее пружинным
шплинтом.
1.
Вытащить пружинный шплинт (48) и
вытянуть скобу (46) для обеспечения
безопасного проведения работ.
.
2.
Установив скобу в рабочем положе-
нии, пропустить пружинный шплинт
(48) сквозь отверстие в ней.
Указание:
Для проведения транспортировки скоба
может быть задвинута назад. В транспорт-
ном положении пружинный шплинт должен
быть вставлен в отверстие (47).
7.2
Монтаж стола
1.
Ввинтить с нижней стороны стола
винт (49) концевого упора.
2.
Совместив прорезь стола с пильной
лентой, переместить стол и уложить
его на опору стола.
3.
Прикрепить стол к опоре при помощи
четырех болтов (50) с шайбами.
