6
.
7.3

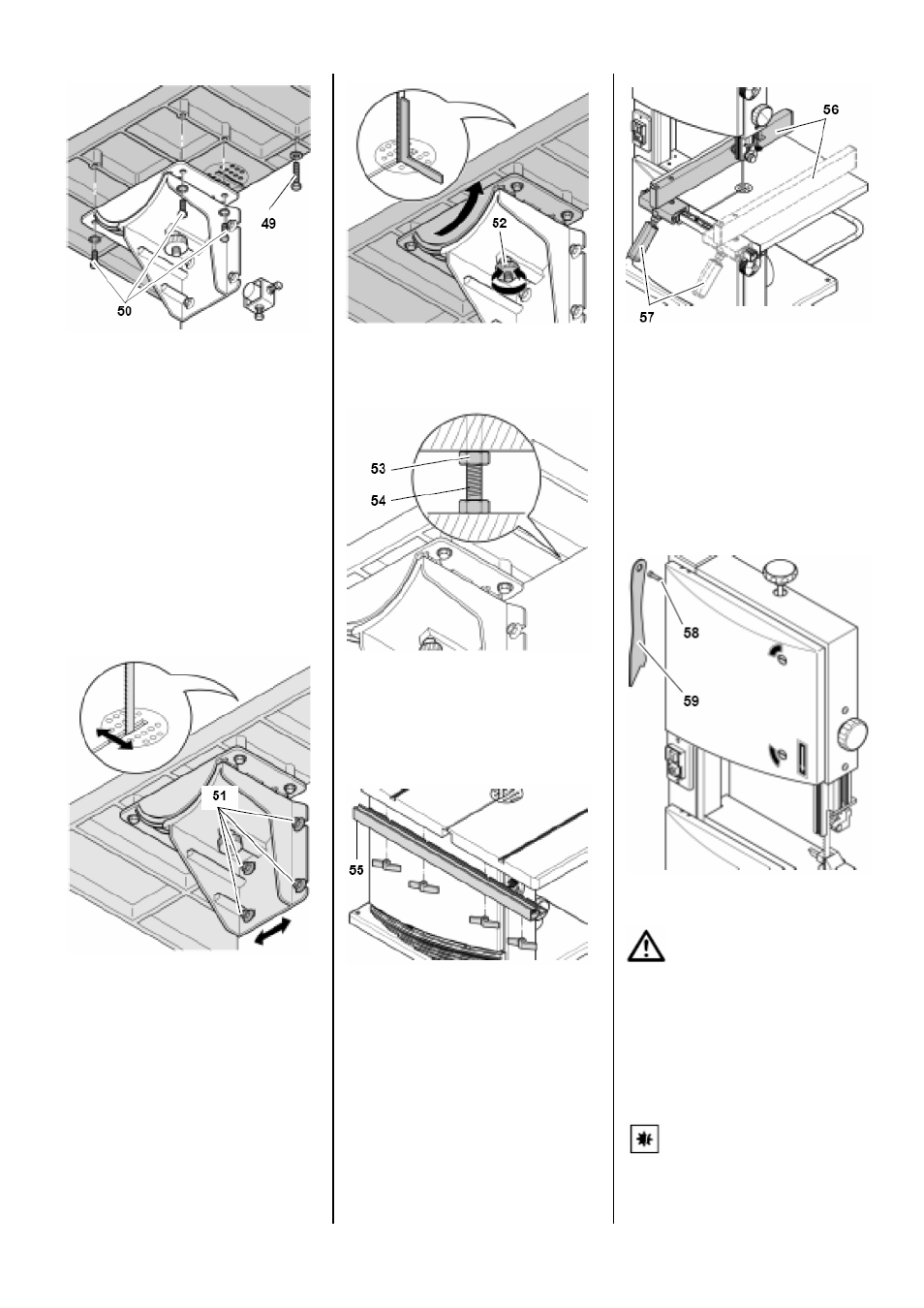

Выравнивание стола
Стол ленточнопильного станка должен
выравниваться в двух плоскостях:
−
в боковом направлении так, чтобы
пильная лента проходила точно по
центру вкладыша (устанавливаемого
по центру стола);
−
по углу так, чтобы его плоскость бы-
ла перпендикулярна полотну пилы.
Боковое выравнивание стола
1.
Ослабить четыре крепежных болта
(51), удерживающих опору стола.
2.
Перевести стол в такое положение,
при котором пильная лента находит-
ся по центру вкладыша.
3.
Вновь затянуть четыре крепежных
болта (51).
Установка стола под прямым углом
1.
Перевести верхнюю направляющую
пильной ленты в крайнее верхнее
положение (см. "Выполнение работ").
2.
Проконтролировать натяжение пиль-
ной ленты (см. "Уход и техническое
обслуживание").
3.
Ослабить установочный винт (52).
4.
С помощью угольника установить
стол перпендикулярно полотну пилы
и вновь затянуть установочный винт
(52).
.
5.
Ослабить контргайку (53) и перемес-
тить винт (54) концевого упора в по-
ложение соприкосновения с корпусом
станка.
.
6.
Затянуть контргайку.
7.4
Монтаж направляющей упора
•
Привинтить профильную направ-
ляющую (55) к столу станка, исполь-
зуя для этого четыре барашковых
винта с подкладными шайбами.
7.5
Монтаж параллельного упора
Параллельный упор может быть установ-
лен как слева, так и справа от пильной
ленты.
1.
Прицепить параллельный упор (56) к
соответствующей направляющей.
2.
Затянуть рукоятку зажима (57) па-
раллельного упора.
7.6
Монтаж держателя для подве-
шивания толкателя
1.
Ввинтить винт (58) с цилиндрической
головкой в резьбовое отверстие в
верхней части станка (см. рис.) и за-
контрить его шестигранной гайкой.
2.
Неиспользуемый толкатель (59) под-
вешивается на винте с цилиндриче-
ской головкой.
7.7
Присоединение к установке
для отсасывания стружки
Опасность!
Вдыхание пыли некоторых пород дре-
весины (в частности, дубовой, буковой
и ясеневой) может провоцировать он-
кологические заболевания. При прове-
дении работ в закрытом помещении
необходимо использовать пригодную
установку для отсасывания стружки (со
скоростью воздушного потока в зоне
патрубка ленточнопильного станка
≥ 20
м/с).
Внимание!
Эксплуатация станка без соединения с
установкой для отсасывания стружки
допустима только
−
на открытом воздухе,
