4
3.3

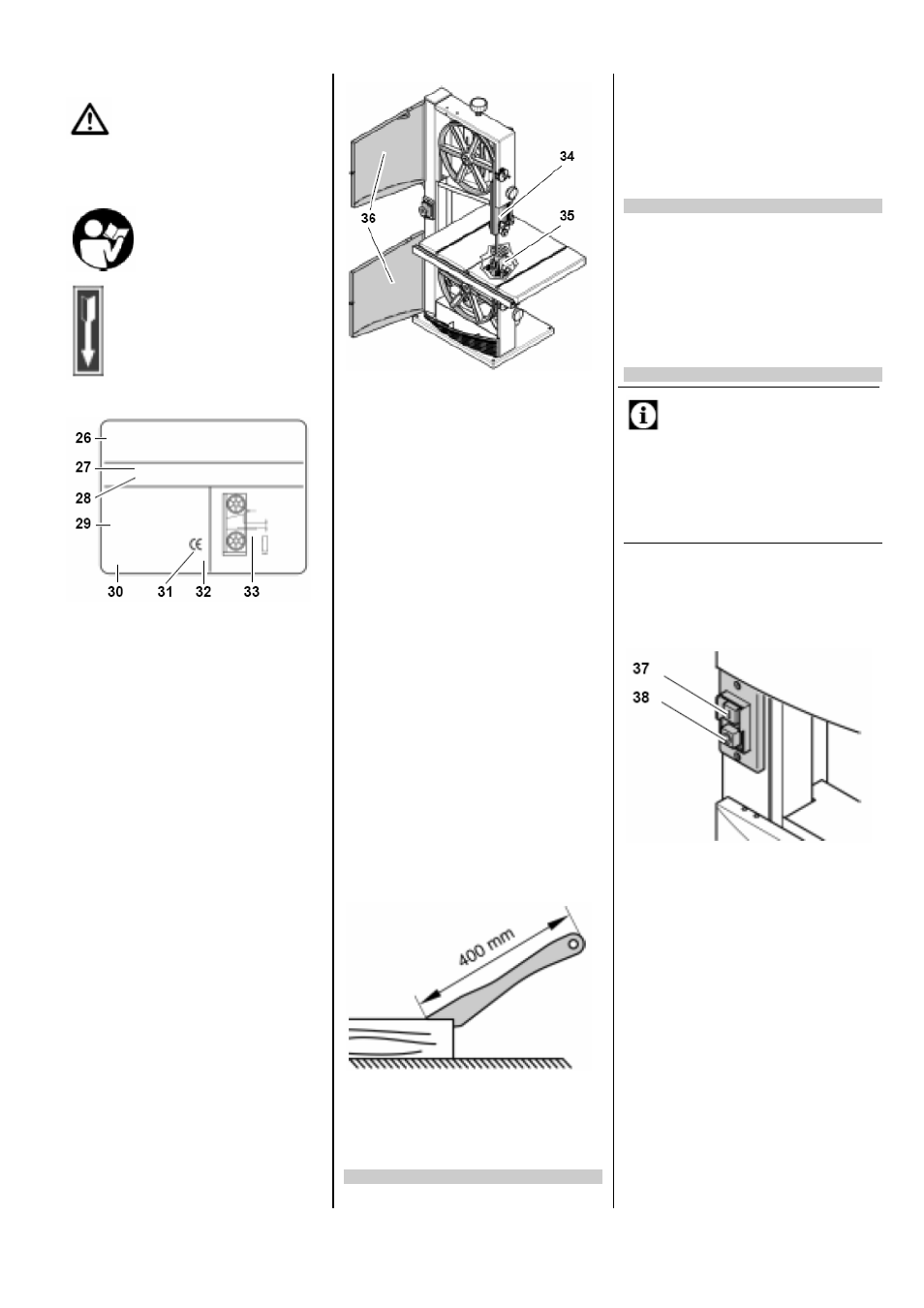

Символы на станке
Опасность!
Игнорирование
после-
дующих предупреждений
может повлечь за собой
нанесение тяжкого вреда
здоровью или имущест-
венного ущерба.
Изучите инструкцию по
эксплуатации.
Направление
движения
полотна пилы.
Информация на фирменной табличке:
(26) производитель
(27) серийный номер
(28) обозначение станка
(29) параметры электродвигателя (см.
также "Технические характеристики")
(30) год выпуска
(31) знак CE (свидетельство соответствия
станка директивам ЕС – на основа-
нии декларации)
(32) указание на возможность возврата
станка производителю для утилиза-
ции
(33) допустимые размеры пильных лент
3.4
Защитные приспособления
Верхнее ограждение пильной ленты
Верхнее ограждение (34) пильной ленты
защищает оператора от случайного при-
косновения к пильной ленте и разбрасы-
ваемых опилок.
Чтобы верхнее ограждение гарантировало
надежную защиту от соприкосновения с
движущимся полотном пилы, расстояние
между заготовкой и верхней направляю-
щей пильной ленты должно во всех случа-
ях составлять 3 мм.
Нижнее ограждение пильной ленты
Нижнее ограждение (35) пильной ленты
предохраняет от неосторожного прикосно-
вения к ней под столом ленточнопильного
станка.
Работы должны производиться только со
смонтированным нижним ограждением
пильной ленты.
Дверцы
Дверцы (36) обеспечивают защиту от со-
прикосновения с приводимыми в движение
внутренними деталями ленточнопильного
станка.
Дверцы оснащены предохранительными
элементами, отключающими электродви-
гатель при открывании дверцы во время
работы станка.
Во время работы обе дверцы должны быть
закрыты.
Толкатель
Толкатель используется в качестве вспо-
могательного приспособления для подачи
заготовок, оберегающего руку от случайно-
го соприкосновения с пильной лентой.
Толкатель должен применяться во всех
случаях, когда расстояние между полотном
пилы и параллельным упором не превы-
шает 120 мм.
Толкатель следует перемещать под углом
20
о
– 30
о
к поверхности стола ленточно-
пильного станка.
mm =
мм
Неиспользуемый толкатель может быть
подвешен на корпусе станка.
Поврежденный толкатель должен заме-
няться новым.
4.
Особенности изделия
•
Стол из серого чугуна.
•
Верхняя направляющая с тремя ро-
ликами.
•
Современные технические решения,
гарантирующие длительную эксплуа-
тацию в сложных условиях и выпол-
нение точных пропилов.
5.
Транспортировка станка
•
Полностью переместить верхнюю
направляющую пильной ленты вниз.
•
Отвинтить выступающие элементы
оснастки.
•
Для перевозки следует, по возмож-
ности, использовать оригинальную
упаковку.
6.
Описание элементов станка
Указание:
В этом разделе приводится краткое описа-
ние важнейших элементов управления
Вашим станком.
Порядок обращения со станком описан в
разделе "Выполнение работ", который Вам
следует изучить перед тем, как Вы впер-
вые приступите к работе на станке.
Выключатель
•
Включение = нажатие зеленой кнопки
(37) выключателя.
•
Выключение = нажатие красной кноп-
ки (38) выключателя.
При исчезновении сетевого напряжения
срабатывает реле минимального напряже-
ния. Тем самым исключается самопроиз-
вольный повторный запуск станка при вос-
становлении напряжения. Для осуществ-
ления повторного включения необходимо
еще раз нажать зеленую кнопку выключа-
теля.
Ручка регулировки натяжения пильной
ленты
При помощи поворотной ручки (39) может
быть при необходимости скорректировано
натяжение полотна пилы:
−
вращение ручки по часовой стрелке
приводит к увеличению натяжения;
−
вращение против часовой стрелки
уменьшает натяжение.
