Установка
332113D
17
Установка моделей с
осветительными устройствами в
корпус
Разборка

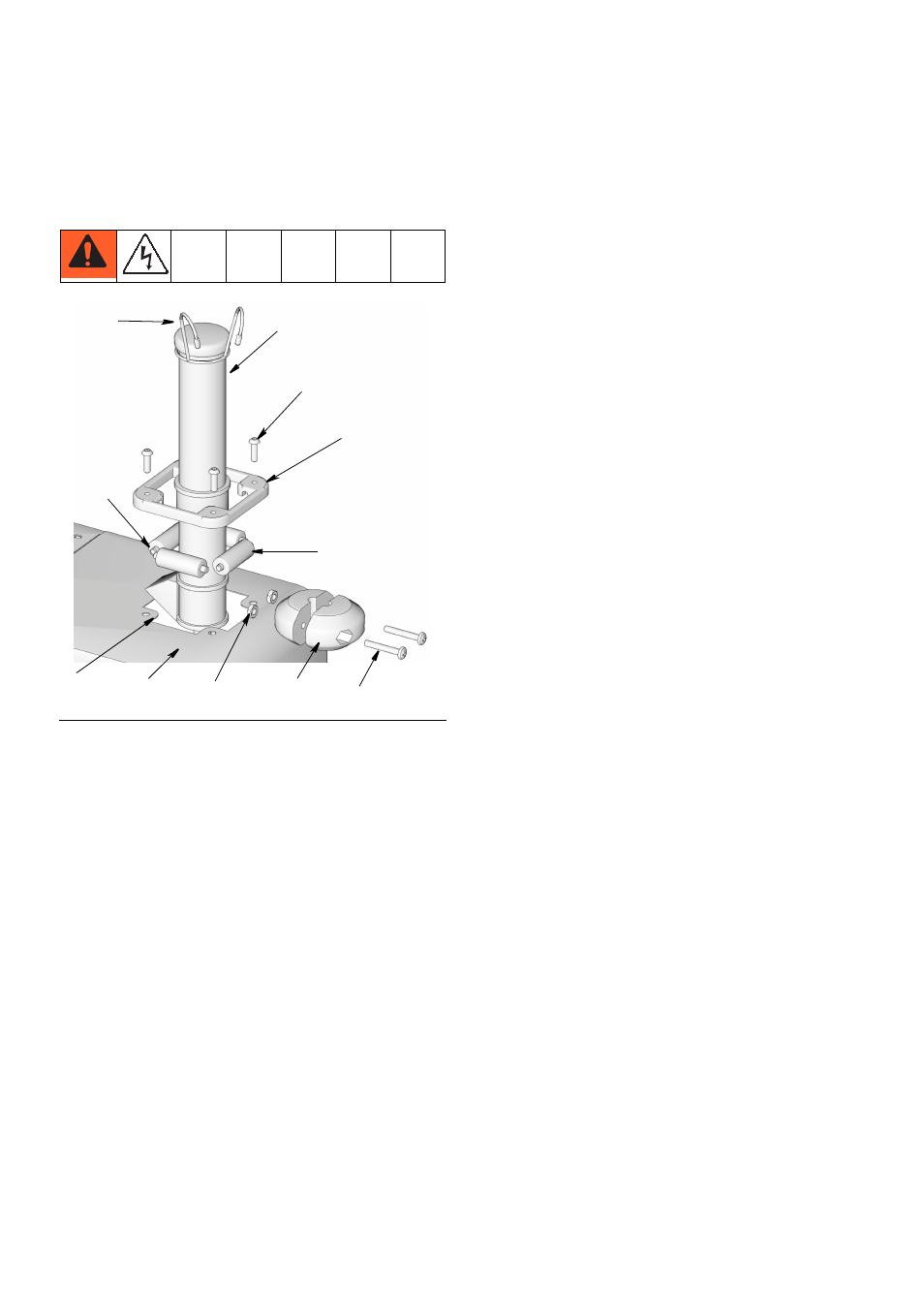

Буквенные обозначения, используемые в дальнейших
инструкциях, относятся к деталям, представленным на
Р
Прежде чем устанавливать осветительное устройство (A)
в корпус, выполните указанные ниже действия.
a.
Убедитесь, что барабан электропровода
отсоединен от источника электропитания.
b.
Если он еще не извлечен, извлеките ограничитель
провода (17), роликовый кронштейн (13a), ролики и
штифтовой узел (13a и 13c) из бокового корпуса
(307). Эта процедура описана в руководстве по
ремонту.
c.
Узел подвесного кронштейна (C) сверху
осветительного устройства (A) препятствует
проскальзыванию осветительного устройства
сквозь отверстие в корпусе (B), когда в этом
отверстии установлены роликовый кронштейн
(13a) и ролики (13b). Чтобы провести
осветительное устройство через корпус, эти детали
необходимо удалить перед установкой.
1.
Вставьте узел осветительного устройства (A) через
отверстие роликового кронштейна (B),
расположенное в верхней части боковой
панели (307).
2.
Удалите ролик и штифтовой узел (13b и 13c)
из роликового кронштейна (13a). Сдвиньте
кронштейн сверху осветительного устройства
и подвесного узла.
3.
Зафиксируйте ролик и штифтовой узел (13b и 13c) на
месте в роликовом кронштейне (13a).
4.
Используйте 4 винта (13d), чтобы прикрепить узел
роликового кронштейна (13) к корпусу (307).
5.
Расположите две половины ограничителя (17) вокруг
шнура. Вставьте винты (18) через ограничитель
шнура и вручную затяните гайки (19), чтобы
зафиксировать ограничитель на месте. Если на шнуре
есть предупредительная бирка, ограничитель
необходимо устанавливать на том же конце.
6.
Потяните шнур с усилием, достаточным для снятия
фиксации, и затем медленно отпустите
втягивающийся шнур.
Р
ИС
. 13
13a
13d
13b
13c
17
19
18
307
A
B
C
