Модифицированный кронштейн – Инструкция по эксплуатации Graco 24M SD_series
Страница 10
Установка
10
332113D
6.
При необходимости отрегулируйте натяжение
пружины. См. раздел «Увеличение натяжения
пружины» или «Уменьшение натяжения пружины» в
настоящем руководстве, стр. 14.
7.
Расположите ограничитель провода на высоте, до
которой без труда достанет пользователь. Затяните
гайки, чтобы надежно зафиксировать ограничитель
на месте.
8.
Подключите кабель питания к заземленной
электрической розетке.

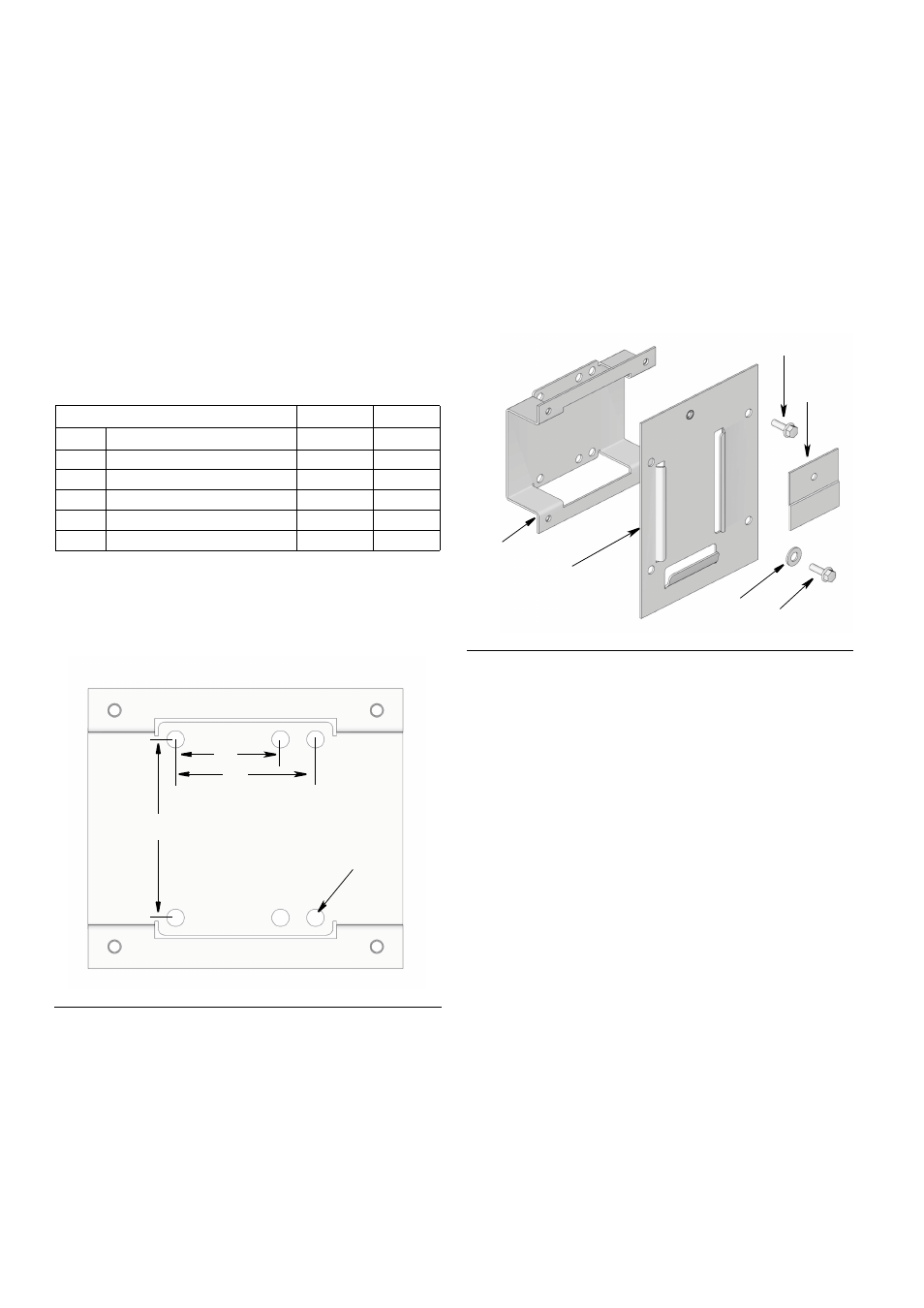

Модифицированный кронштейн
1.
Просверлите отверстия в монтажной поверхности.
Воспользуйтесь основанием барабана (103) как
шаблоном для расположения монтажных отверстий или
см. габариты на Р
Габариты
A
129,5 мм (5,1 дюйма)
B
76,2 мм (3,0 дюйма)
C
101,6 мм (4,0 дюйма)
D
Ø12,7 мм (0,50 дюйма)
2.
Крепите основание барабана (103) к стене или
потолку с помощью 4 монтажных болтов (A),
предоставленных пользователем, которые
обладают достаточной прочностью, чтобы выдержать
массу барабана электропровода, провода и
вспомогательных устройств. Надежно затяните
болты.
3.
Прикрепите опорную плиту (105) к основанию
барабана (103) с помощью четырех винтов (101).
4.
Продолжайте выполнять инструкции по установке,
шаги 5–8, стр. 9.
Модифицированный кронштейн
Размер 10 Размер 5
FN
Описание
24N689
24N688
101
ВИНТ, 3/8" x 16 x 5/8"
5
5
102
ШАЙБА, стопорная, 3/8"
5
5
103
ОСНОВАНИЕ, барабана
1
1
104
ПЛИТА, прижимная
1
1
105
ПЛИТА, опорная
1
1
Р
ИС
. 6
A
C
B
D
Р
ИС
. 7
101
105
104
102
103
101
