Установка
12
332113D
Потолочный монтаж к двутавровой балке без
просверливания отверстий
(Заказывайте комплект монтажных кронштейнов: 204741
для открытых или закрытых барабанов).
ПРИМЕЧАНИЕ. Для установки 1–3 барабанов
требуется два комплекта. Для установки 4–6 барабанов
требуется три комплекта.
Комплект монтажных кронштейнов 204741 (размеры
5 и 10)
1.
Надежно прикрепите монтажные кронштейны (D) к
каналу.
2.
Разместите регулируемые зажимы (206) монтажных
кронштейнов над двутавровой балкой (А) и надежно
закрепите их (Р
3.
(Р
. 8, стр. 11). Задвиньте барабан электропровода в
основание барабана (105) и установите прижимную
плиту (104), шайбу (102) и винт (101). Надежно
затяните винт.
ПРИМЕЧАНИЕ. Для закрытых барабанов используйте
опорную плиту из комплекта корпуса (деталь № 302, стр.
15).
4.
Для установки закрытых каналов продолжайте
выполнять инструкции на стр. 15. Для всех
остальных установок продолжайте выполнять шаги
6–8 инструкций по установке на стену или потолок с
помощью плиты, стр. 8.
Справ. Описание
Кол-во
201
ШАЙБА, стопорная, 1/2"
2
202
ВИНТ, 1/2" – 13 x 1"
2
203
ВИНТ, 1/2" – 13 x 1-3/4"
2
204
ГАЙКА 1/2" – 13
2
205
ГАЙКА, пружинный зажим (не
показано)
2
206
ЗАЖИМ, балочный
2
207
КАНАЛ, Unistrut
1

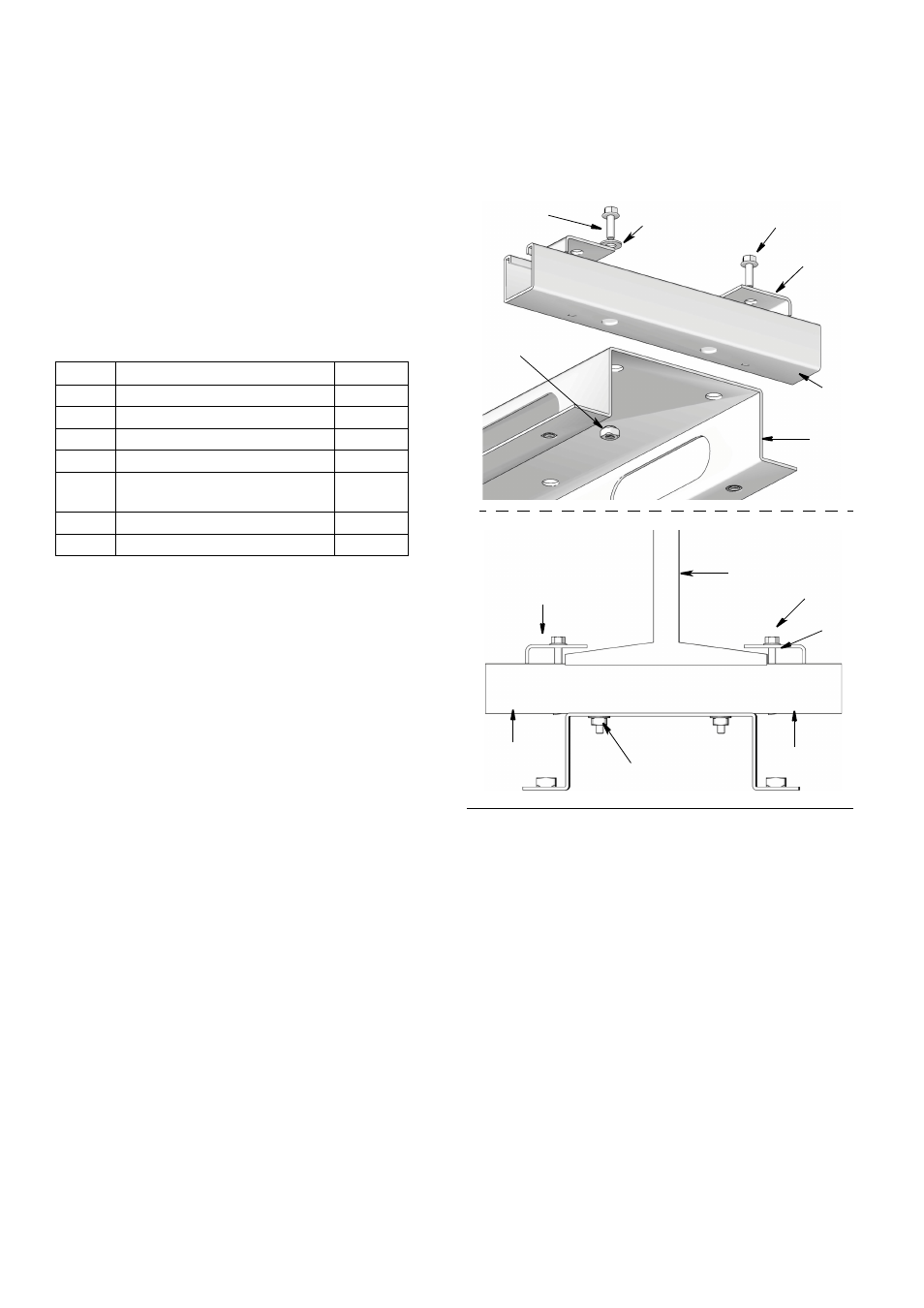

Р
ИС
. 10
A
D
207
206
203
201 / 202 / 204
205
103
206
D
203
204
201
202
ti13188
