Инструкция по эксплуатации Graco 24M SD_series
Страница 11
Установка
332113D
11
Размер 10. Монтаж на потолок без двутавровой балки – открытый канал
Для моделей размера 10 заказывайте комплект: 24A934, 24A935, 24A936, 24A937, 24A938, 24A939.
Для моделей размера 5 заказывайте комплект: 24N674, 24N675.
Для моделей размера 5, установленных в монтажном канале модели размера 10: для моделей размера 5 необходима
специальная прижимная плита, предназначенная для барабанов электропровода размера 5. Обратитесь в службу
поддержки клиентов Graco за помощью при заказе этих деталей.
ПРИМЕЧАНИЕ. Габариты открытого канала см. на стр. 16.
1.
Только для монтажа на потолок. Расположите барабан
электропровода так, чтобы основание барабана было
направлено вверх. Убедитесь, что предохранитель не
защемлен (Р
. 4, 9). (Также см. общие сведения по
установке на стр. 8).
2.
Прежде чем сверлить отверстия, используйте
основной канал (Р
. 8 – 103), чтобы наметить
положение монтажных отверстий.
3.
Просверлите монтажные отверстия.
4.
Установите основной канал (103) и опорную плиту
(105), как показано на Р
5.
Задвиньте барабан электропровода в основание
барабана (105) и установите прижимную плиту (104),
шайбу (102) и винт (101). Надежно затяните винт
(Р
. 8). Прежде чем опускать погрузчик,
убедитесь, что барабан закреплен.
6.
Продолжите установку, выполняя шаги 6–8
инструкций по установке на стену или потолок
с помощью плиты, стр. 8.
Потолочный монтаж непосредственно на
двутавровую балку
1.
Убедитесь, что предохранитель не защемлен (Р
9). (Также см. общие сведения по установке на стр.
8).
2.
Используйте монтажный шаблон (Р
. 9 – B), чтобы
наметить расположение монтажных отверстий перед
сверлением.
ПРИМЕЧАНИЕ. Шаблоны в масштабе
представлены, начиная со стр. 28.
3.
Просверлите монтажные отверстия в двутавровой
балке (C) (Р
. 9).
4.
С помощью болтов прикрепите барабан к двутавровой
балке. Прежде чем опускать погрузчик, убедитесь,
что барабан закреплен.
5.
Продолжите установку, выполняя шаги 6–8
инструкций по установке на стену или потолок
с помощью плиты, стр. 8.
Комплекты для монтажа открытого канала
Модели размера 5
Модели размера 10
№ на
чертеже
Описание
24N674
1 барабан
24N675
2 барабана
24A934
1 барабан
24A935
2 барабана
24A936
3 барабана
24A937
4 барабана
24A938
5 барабанов
24A939
6 барабанов
101
ВИНТ, 3/8" – 16 x 5/8"
5
10
5
10
15
20
25
30
102
ШАЙБА, стопорная,
3/8"
5
10
5
10
15
20
25
30
103
ОСНОВАНИЕ,
барабана, канал
1
1
1
1
1
1
1
1
104
ПЛИТА, прижимная
1
2
1
2
3
4
5
6
105
ПЛИТА, опорная
1
2
1
2
3
4
5
6

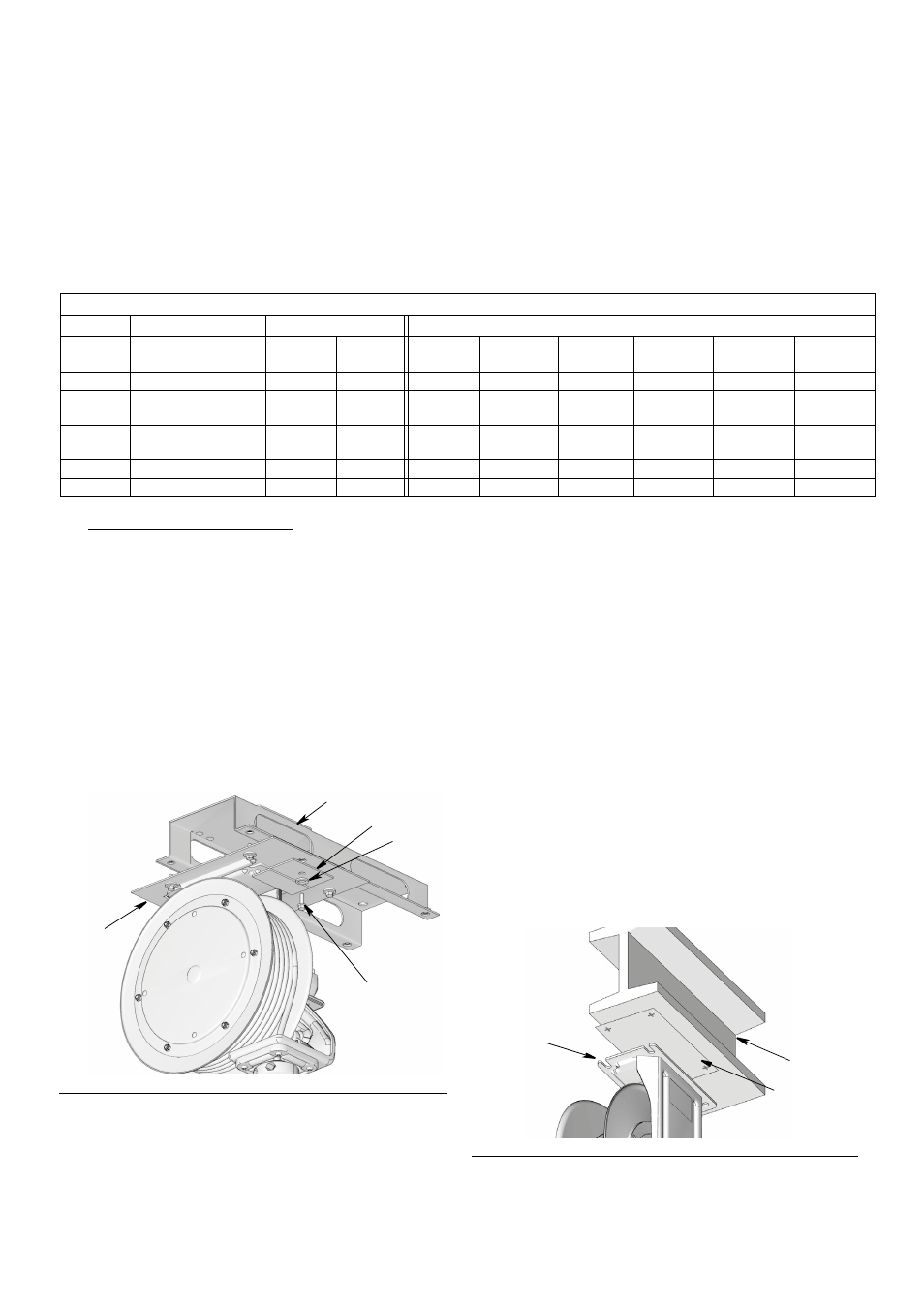

Р
ИС
. 8
103
102
101
104
105
Р
ИС
. 9
A
B
C
