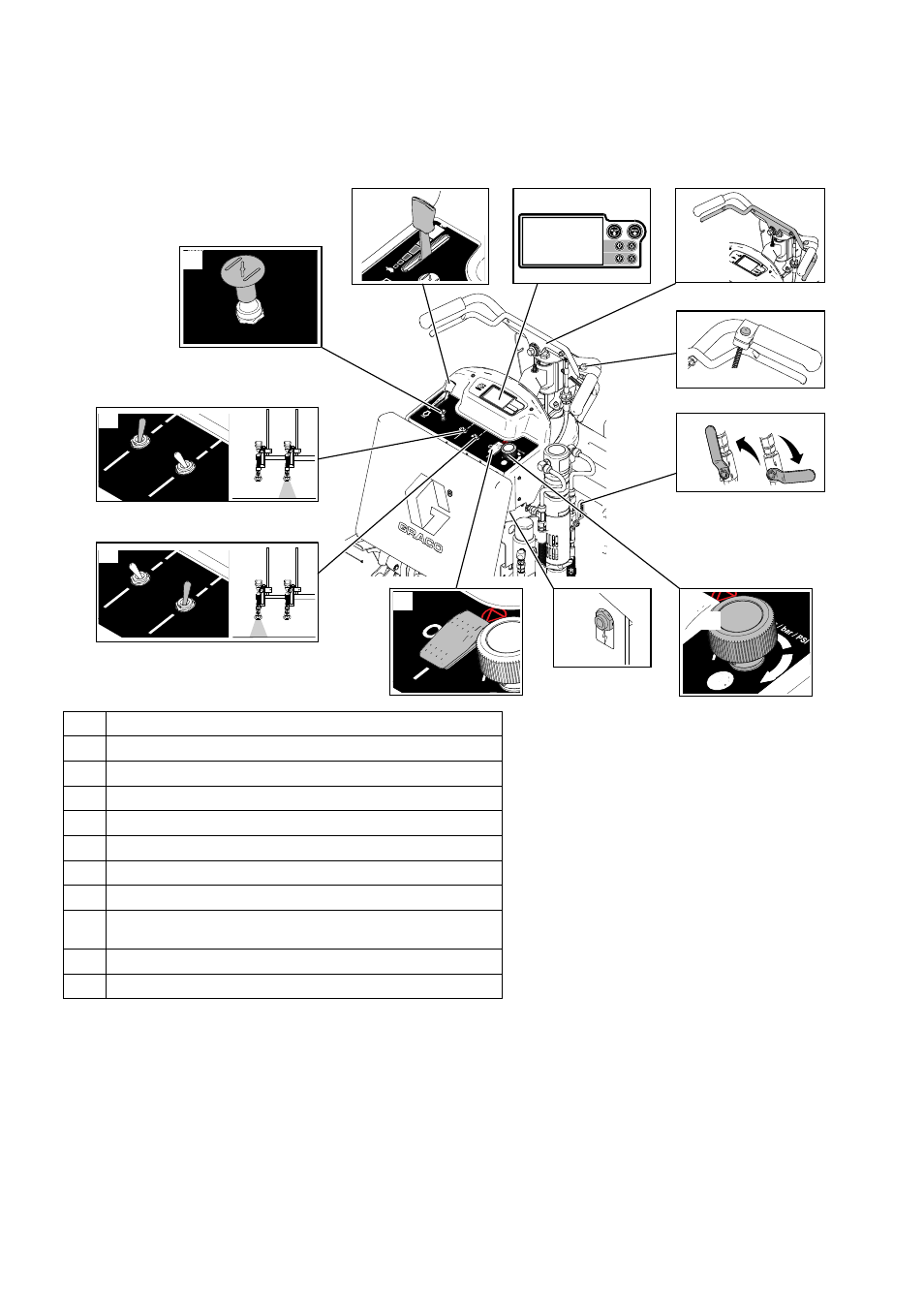

Идентификация компонентов (Органы управления)
3A2659A Инструкция по эксплуатации
7
Идентификация компонентов (Органы управления)
1
Клапан гидравлического насоса
2
Регулятор спускового механизма пистолета
3
Рычаг переднего/заднего хода
4
Дисплей
5
Дроссельная заслонка двигателя
6
Воздушная заслонка двигателя
7
Переключатель – пистолет 1
8
Переключатель – пистолет 2
9
Аварийный выключатель двигателя/главный
выключатель питания
10
Розетка для дополнительного оборудования 12 В
11
Орган управления давлением
2.
1.
on
off
5.
6.
9.
3.
4.
11.
1
2
7.
1
2
8.
10.
ti18719a
