Установка пистолета
3A2659A Инструкция по эксплуатации 15
Регулировка кабеля пистолета
Регулировка кабеля пистолета увеличит или
уменьшит зазор между планкой спускового
механизма и спусковым механизмом пистолета. Для
регулировки зазора спускового механизма
выполните следующие шаги.
1. Используйте гаечный ключ для ослабления
зажимной гайки на устройстве регулировки кабеля.
2. Ослабьте или затяните устройство регулировки
до желаемого результата. ПРИМЕЧАНИЕ. Чем
больше витков будет сделано, тем меньше
будет зазор между планкой спускового
механизма и спусковым механизмом пистолета.
3. Используйте гаечный ключ для затяжки
зажимной гайки на устройстве регулировки
соединения.
Добавление кабеля пистолета
1. Установите наружный кабель в прорезь
кабельного кронштейна.
2. Вставьте пластиковый держатель кабеля в
отверстие кабельного кронштейна.
3. Установите конец кабеля на болт планки
спускового механизма и установите съемную
насадку.
4. Протяните кабель вокруг устройства и через
отверстия для кабеля за установкой шланга.
5. Протяните концевую петлю кабеля через
треугольное отверстие в кронштейне и вставьте
пластиковый держатель кабеля в кронштейн
привода. Установите конец кабеля на тягу
привода и установите съемную насадку.
ПРИМЕЧАНИЕ. Каждый привод пистолета
может запускать два кабеля. Для установки
второго пистолета присоедините кабель к
неиспользованной тяге привода.
+

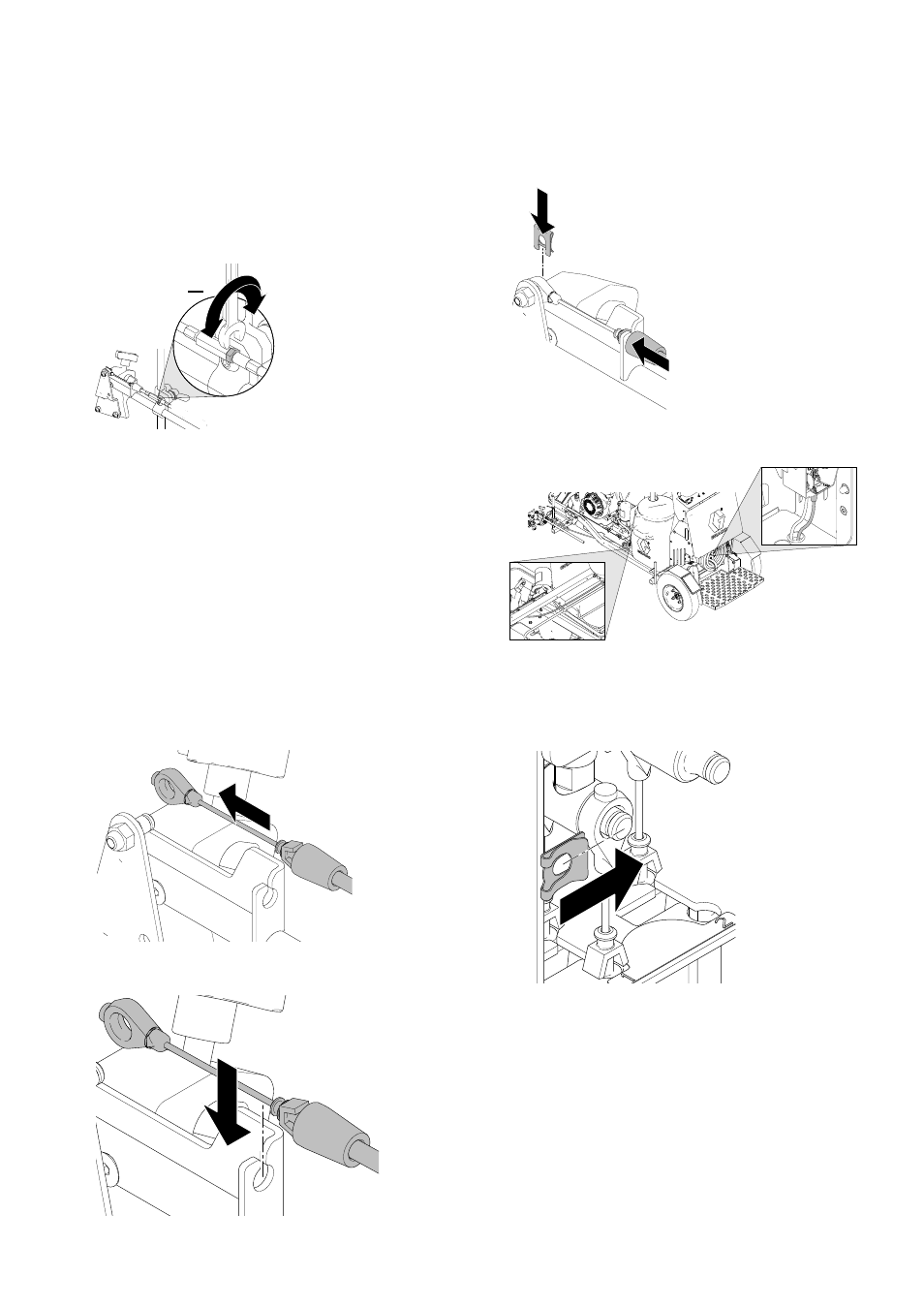

ti18987a
