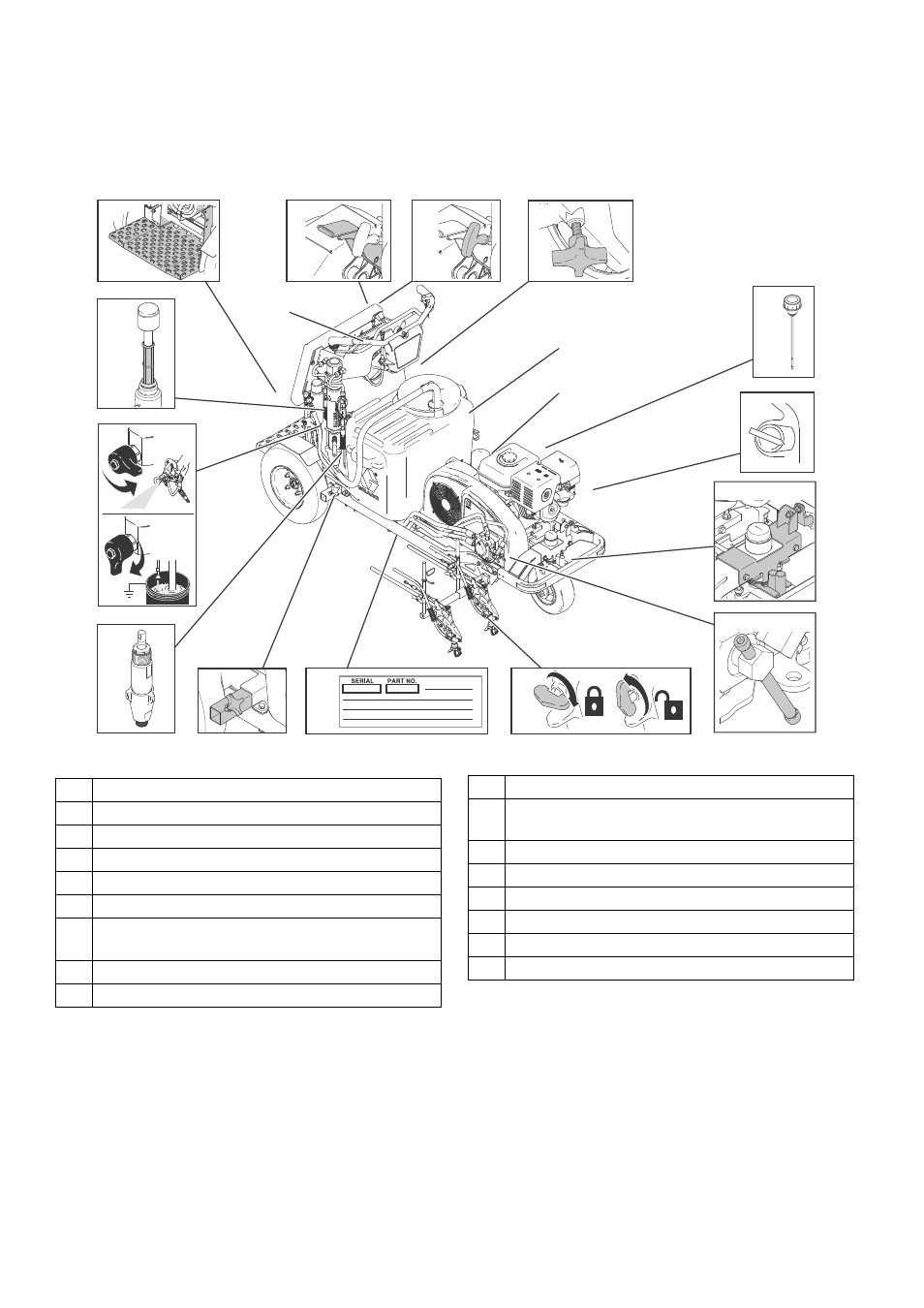

Идентификация компонентов (Распылитель)
6
3A2659A Инструкция по эксплуатации
Идентификация компонентов (Распылитель)
13.
8.
11.
3.
12.
10.
OFF
ON
2.
6.
9.
4.
16.
1.
14.
7.
5.
15.
17.
ti15841a
1
Платформа водителя
2
Фильтр краски
3
Клапан заливки/распыления
4
Поршневой насос
5
Задняя опора консоли пистолета
6
Бирка с серийным номером
7
Безопасное положение спускового механизма
пистолета
8
Перепускной клапан колесного гидромотора
9
Регулятор нанесения ровных полос
10
Переключатель двигателя ВКЛ/ВЫКЛ
11
Гидравлическая заливная крышка с
указателем уровня
12
Масляный фильтр
13
Контейнер для краски (75 л/25 галлонов)
14
Ручка настройки высоты руля
15
Ручка тяги двигателя
16
Тормоз
17
Рукоятка рулевого управления
