Установка пистолета
3A2659A Инструкция по эксплуатации
13

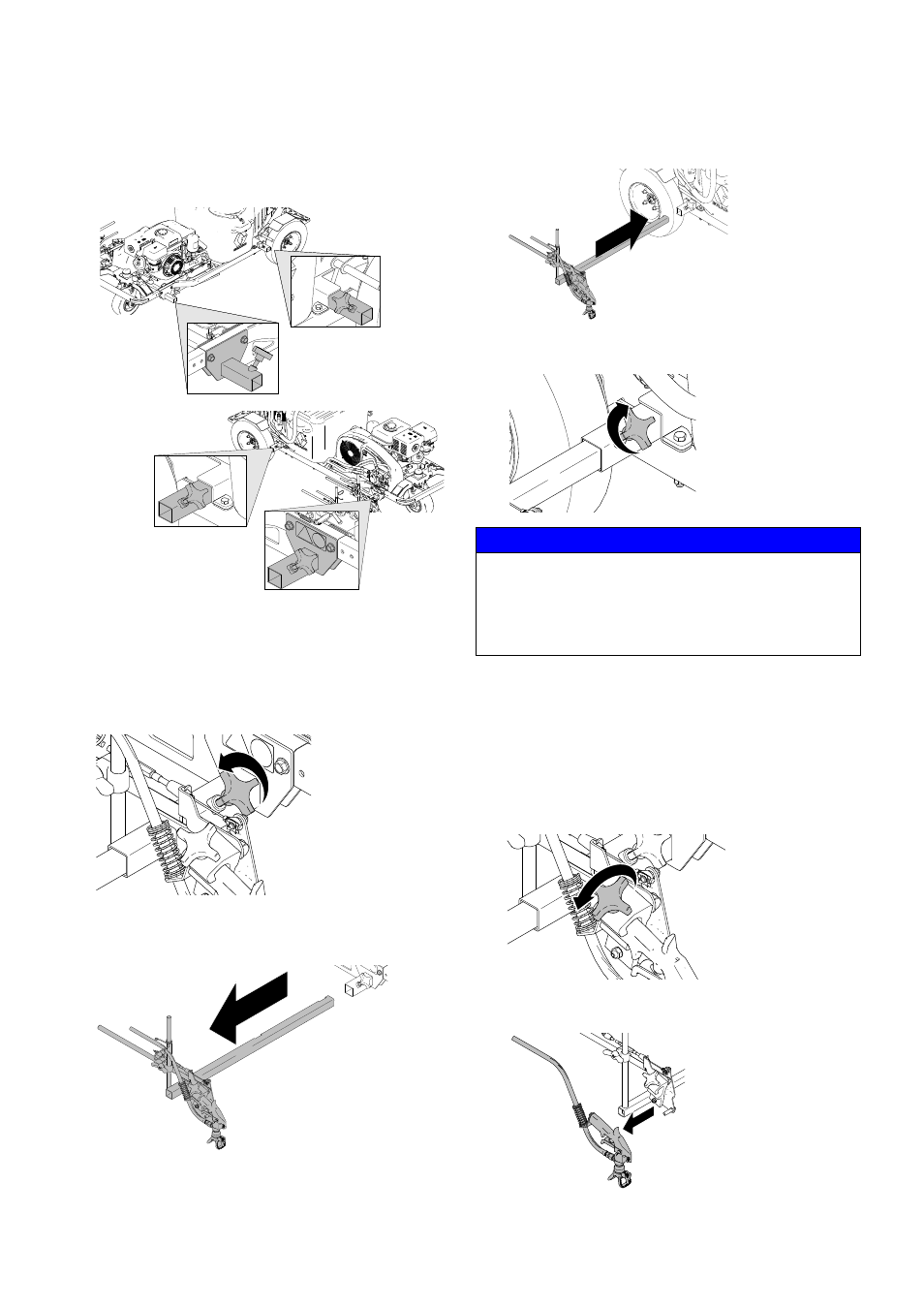

Опора консоли пистолета
Данное устройство имеет переднюю и заднюю
опору консоли пистолета.
Изменение положения
пистолета (спереди и сзади)
1.
Ослабьте ручку держателя пистолета и выньте
его из отверстия в опоре.
2.
Выньте сборку ручки пистолета (включая
пистолет и шланги) из отверстия для ручки
пистолета в опоре.
3.
Вставьте сборку ручки пистолета в нужное
отверстие для ручки пистолета в опоре.
4.
Затяните ручку держателя пистолета в
отверстии для ручки пистолета в опоре.
Изменение положения
пистолета (влево и вправо)
Демонтаж
1.
Ослабьте ручку держателя пистолета в
отверстии для ручки пистолета в опоре.
2.
Снимите пистолеты с опор (следите за тем, где
пистолет 1 и где пистолет 2).
ti18556a
ti18555a
ti18972a
ti18973a
ПРЕДУПРЕЖДЕНИЕ
Проверьте надежность закрепления всех
шлангов, кабелей и проводов на кронштейне и
убедитесь, что они НЕ трутся об шины.
Контакт с шиной колеса приведет к
повреждению шлангов, кабелей и проводов.
ti18980a
ti18974a
ti18975a
ti18981a
