Graco Heavy-Duty Texture Gun - Инструкция (Страница 6)

308491 6
Монтаж/Работа
Как пользоваться ïèñòîëåòîìĆ
распылителем
ПРЕДУПРЕЖДЕНИЕ
Для уменьшения риска разрыва компонентов и
получения серьезной травмы, включая инъекцию
жидкости, не превышайте максимальное рабочее
давление жидкости ïèñòîëåòàĆðàñïûëèòåëÿ 276 бар
(27,6 МПа) или максимальное рабочее давление
компонента системы с наименьшим номинальным
значением.

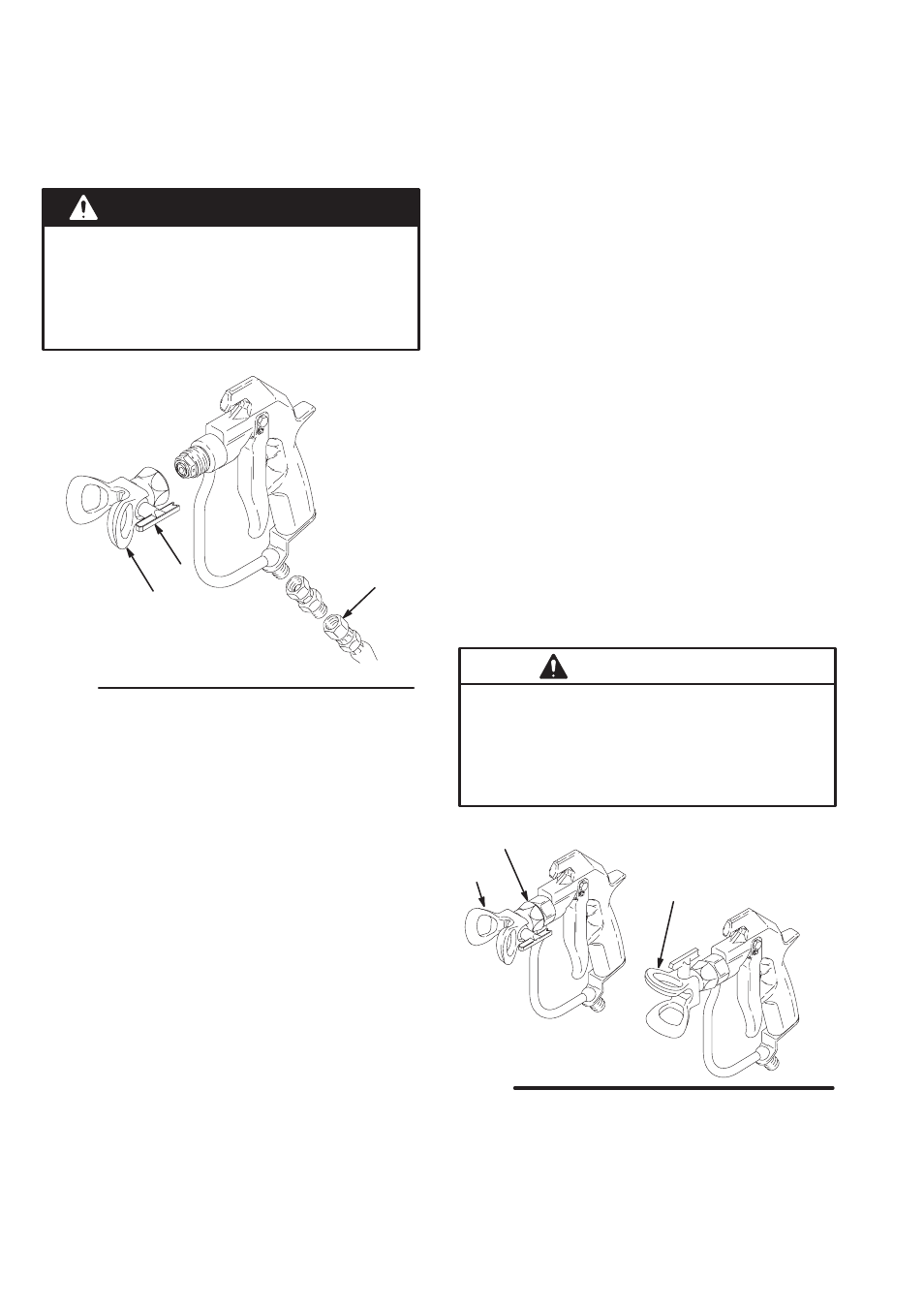

04731 Рис. 2
30
8
A
1. Подсоедините электропроводящий жидкостный
шланг (A) к впускному отверстию ïèñòîëåòàĆ
распылителя. См. Рис. 2.
2. Без установленного наконечника запустите насос.
Промойте насос в соответствии с прилагаемыми
к нему инструкциями. Используйте наименьшее
возможное давление. Заполните систему
материалом.
3. Сбросьте давление.
4. Установите устройство SwitchTip (8) и защитную
насадку наконечника (30). Выполняйте инструкции
из прилагаемого руководства. См. Рис. 2.
5. Запустите насос. Направьте распыл ïèñòîëåòàĆ
распылителя на пробный лист бумаги. Регулируйте
давление жидкости до тех пор, пока струя не будет
полностью распыляться. Используйте наименьшее
давление, обеспечивающее желаемый результат.
Большее давление может не улучшить форму
распыла и приведет к преждевременному износу
сопла и насоса.
6. Если регулировка давления не дает хорошей формы
распыла, то сбросьте давление, а затем попробуйте
использовать распылительное сопло другого
размера.
7. Используйте полностью открытое и закрытое
положение курка. Держите пистолет под прямым
углом к окрашиваемой поверхности на расстоянии
около 350 мм. Не перемещайте пистолет по дуге.
На практике определите оптимальное расстояние
распыления и скорость перемещения пистолета.
Как отрегулировать форму распыла
1. Для регулировки направления формы распыла,
сбросьте давление. Ослабьте затяжку стопорной
гайки защитной насадки наконечника (B). Поверните
защитную насадку наконечника / канавку
наконечника в горизонтальное положение (C) для
горизонтальной формы распыла, и в вертикальное
положение (A) для вертикальной формы распыла.
Затяните гайку. См. Рис. 3.
2. Отверстие распылительного наконечника и угол
распыла определяют покрытие и размер пятна
формы распыла. Если требуется большее покрытие,
то вместо увеличения давления жидкости
установите распылительный наконечник большего
размера.
ВНИМАНИЕ
Отверстия в защитной насадке наконечника
уменьшают скопление краски на насадке во время
распыления. Повреждение острых кромок отверстий
станет причиной сбора краска в этой зоне. Никогда
не подвешивайте ïèñòîëåòĆðàñïûëèòåëü на
защитной насадке.
Рис. 3
A
B
C
03968
