Обслуживание – Инструкция по эксплуатации Graco Heavy-Duty Texture Gun
Страница 13
308491
13
Обслуживание
04732
29
28
27
18
25

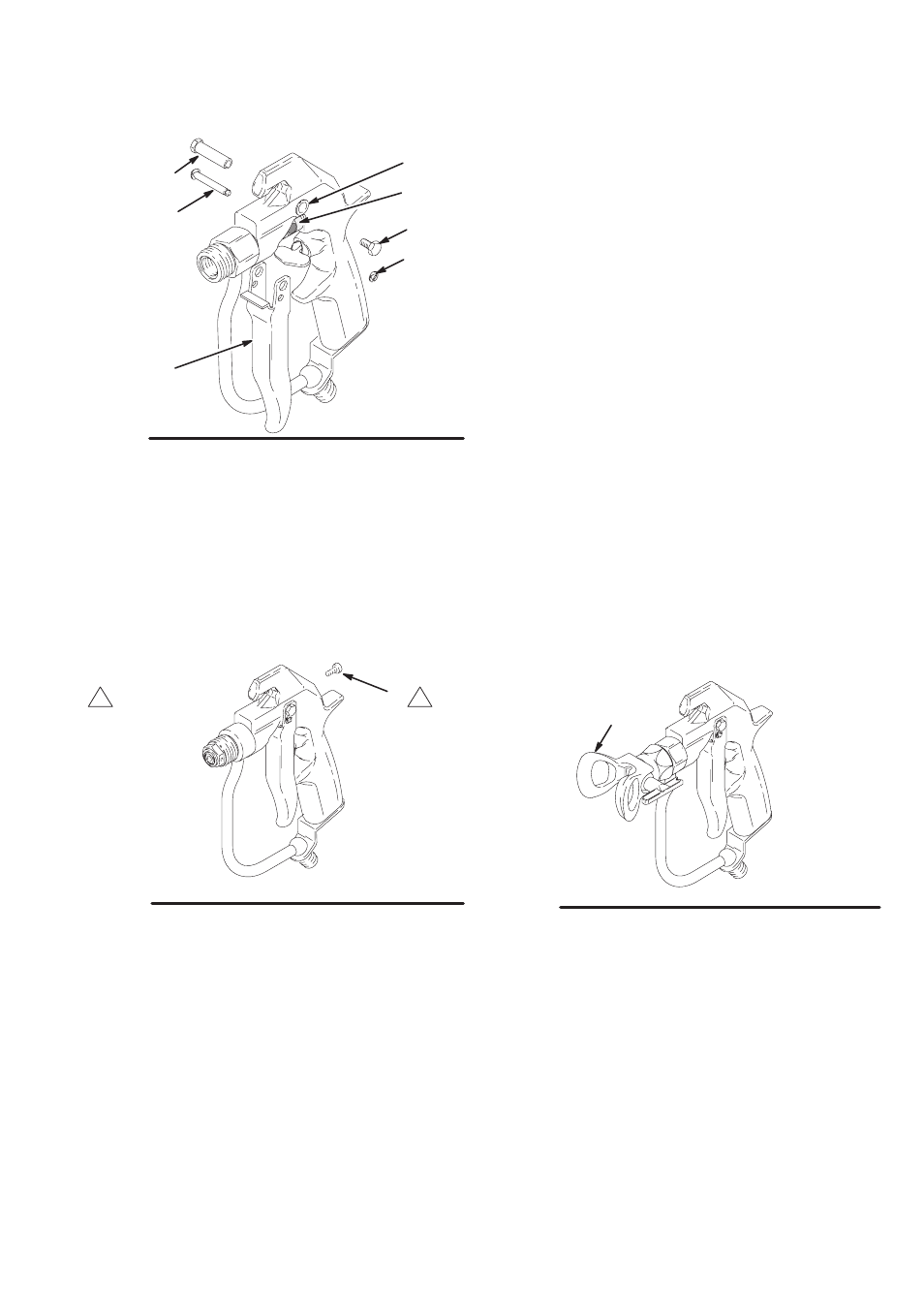

Рис. 20
A
B,16
8. Выставите положение курка (25) на корпусе
ïèñòîëåòàĆðàñïûëèòåëÿ. Вставьте палец шарнира
(28) в верхнее отверстие (A) и зафиксируйте винтом
(29) на другой стороне. Установите один eĆîáðàçíûé
зажим (27) на одном конце пальца курка (18).
Сдвиньте палец через нижние отверстия курка и
через прорезь (B) в направляющую пружины (16)
(при необходимости, поверните направляющую
пружины для выравнивания). Установите другой
eĆîáðàçíûé зажим (27). См. Рис. 20.
Рис. 21
1
21
Вкручивайте до
тех пор, пока винт
не остановится
1
03980
9. Если она была вынута, то установите винт натяжения
пружины (21) на задней стороне ïèñòîëåòàĆ
распылителя. Затем вкручивайте винт до тех пор,
пока он не остановится. См. Рис. См. Рис. 21.
Проверьте работу ïèñòîëåòàĆðàñïûëèòåëÿ
перед постоянным использованием
1. Заблокируйте предохранитель курка ïèñòîëåòàĆ
распылителя. Подсоедините шланг к ïèñòîëåòóĆ
распылителю. Залейте и запустите насос.
2. Разблокируйте предохранитель курка ïèñòîëåòàĆ
распылителя. Направьте распыл ïèñòîëåòàĆ
распылителя в контейнер для отходов. Отпустите
курок для проверки немедленного останова
распыления и отсутствия утечек.
3. Если ïèñòîëåòĆðàñïûëèòåëü имеет диффузор,
то проверьте работу диффузора по процедуре,
описанной на стр. 9.
4. Установите защитную насадку наконечника (30)
перед постоянным использованием. См. Рис. 22.
Рис. 22
03965
30
