Детали – Инструкция по эксплуатации Graco Heavy-Duty Texture Gun
Страница 14
308491
14
Детали

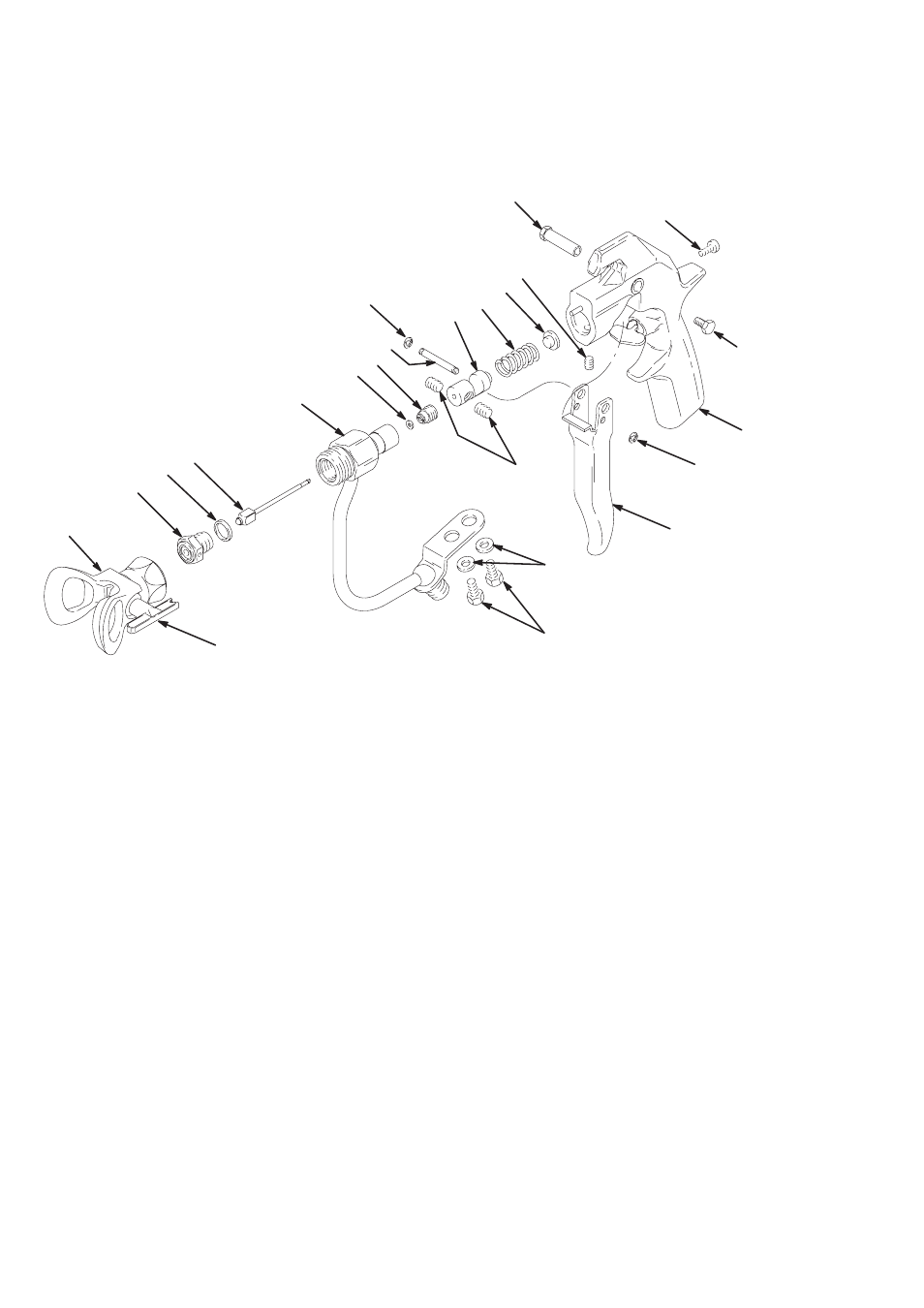

Деталь ¹ 241705, Серия B
Текстурный безвоздушный ïèñòîëåòĆðàñïûëèòåëü
04730
28
21
29
1
27
27
18
16
17
19
30
2a
2b
2c
2e
2d
22
24
25
8
15
20
36
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
1
237680
КОРПУС ТЕКСТУРНОГО
ÏÈÑÒÎËÅÒÀĆÐÀÑÏÛËÈÒÅËß
1
2
237260
КОМПЛЕКТ ИГЛ И СЕДЕЛ
(детали не продаются отдельно)
1
2a
. СЕДЛО КЛАПАНА
1
2b
. ПРОКЛАДКА
1
2c
. ИГЛА
1
2d
. ДЕРЖАТЕЛЬ УПЛОТНЕНИЯ
1
2e
. УПЛОТНЕНИЕ
1
8
GHD631
Устройство SwitchTip,
типоразмер 631
1
15
102207
УСТАНОВОЧНЫЙ ВИНТ, 1/4-20
1
16
189960
НАПРАВЛЯЮЩАЯ ПРУЖИНЫ
1
17
112729
УСТАНОВОЧНЫЙ ВИНТ,
с головкой под торцевой ключ
2
18
189958
ПАЛЕЦ КУРКА
1
19
102924
ПРУЖИНА
1
20
189990
УСТРОЙСТВО НАТЯЖЕНИЯ
ПРУЖИНЫ
1
21
110637
РЕГУЛИРОВОЧНЫЙ ВИНТ
1
Ссыл.
No.
Дет. ¹
Описание
ÊîëĆâî
22
237694
КОРПУС ДЛЯ ЖИДКОСТИ
1
24
112774
ВИНТ, 1/4-20
2
25
189974
СПУСКОВОЙ МЕХАНИЗМ
ÏÈÑÒÎËÅÒÀĆÐÀÑÏÛËÈÒÅËß
1
27
112410
EĆÎÁÐÀÇÍÛÉ ЗАЖИМ
2
28
187965
ПАЛЕЦ ШАРНИРА
1
29
203953
SCREW, с шестигранной головкой
с шайбой, 10-24
1
30
222674
КОМПЛЕКТ, ЗАЩИТНАЯ
НАСАДКА НАКОНЕЧНИКА
1
34Y
187346
ЛИСТОК С ПРЕДУПРЕЖДЕНИЕМ
не показан
1
35Y
222385
ПАМЯТКА БЕЗОПАСНОСТИ
не показана
1
36
110755
ШАЙБА, плоская
2
Y Дополнительные наклейки, бирки и карточки с
информацией об опасности и предупреждениями
предоставляются бесплатно.
