Обслуживание

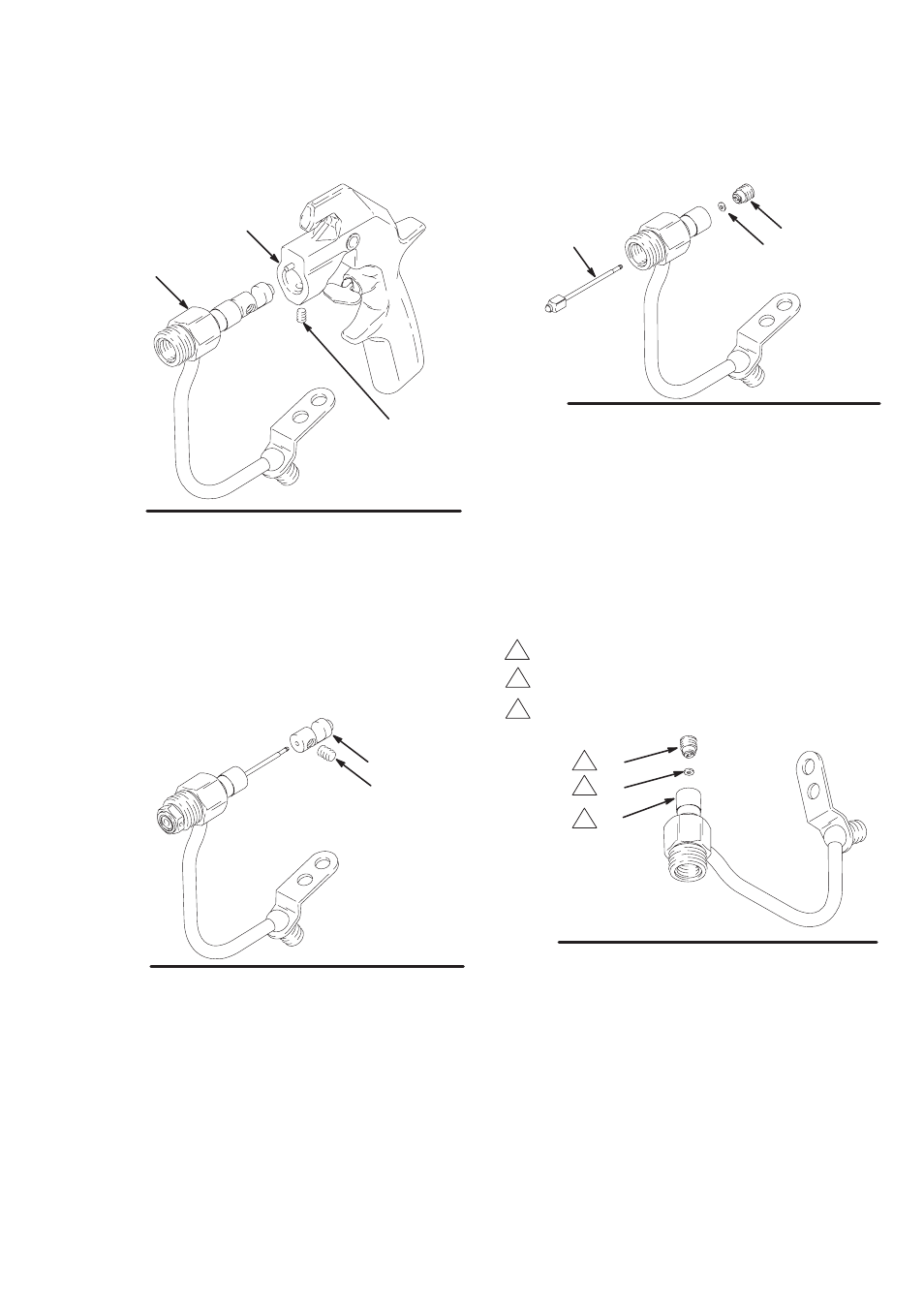

Рис. 10
1
22
15
04736
6. Ослабьте затяжку установочного винта (15).
Вытащите корпус для жидкости (22) из корпуса
ïèñòîëåòàĆðàñïûëèòåëÿ (1). См. Рис. 10.
04734
Рис. 11
16
17
7. Удерживая направляющую пружины (16) для
исключения сгибания иглы, ослабьте затяжку
установочных винтов (17). Вытащите
направляющую пружины (16). См. Рис. 11.
Рис. 12
2c
2d
2e
03974
8. Вытащите иглу (2c). Выкрутите держатель уплотнения
(2d). Вытащите уплотнение (2e). См. Рис. 12.
Очистка
Тщательно очистите все детали и пустоты с
использованием совместимого растворителя. Осушите с
помощью тряпки или сжатого воздуха. Замените детали,
которые изношены или повреждены.
Повторная сборка
Рис. 13
1
3
2
Выступы уплотнения должны быть обращены
внутрь корпуса
Нанесите смазку на внутреннюю
поверхность пустоты корпуса
Затяните с моментом затяжки 3,4-4,5 Нм
22
2e
2d
1
2
3
03975
1. Нанесите тонкий слой смазки на внутреннюю
поверхность пустот корпуса для жидкости (22).
Установите малое уплотнение (2e) таким образом,
чтобы выступы были обращены внутрь корпуса для
жидкости. Вставьте держатель уплотнения (2d)
и затяните с моментом затяжки 3,4-4,5 Нм. См.
Рис. 13.
