Настройка
8
313071M

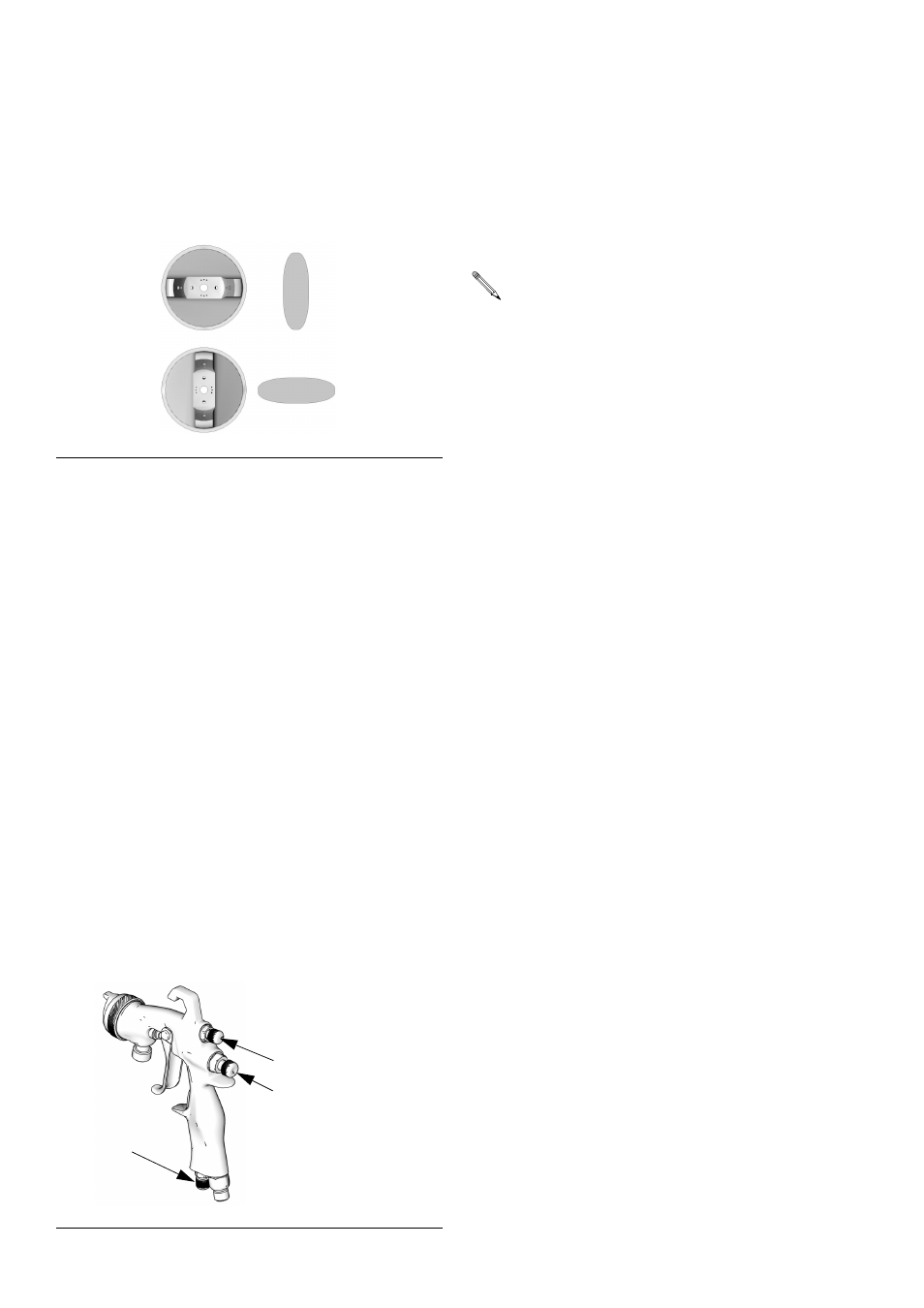

Регулировка формы распыла
1. Для получения необходимой формы
распыла поворачивайте воздушную
головку. См. Р
2. Для получения формы полного распыления
откройте регулировочный воздушный
клапан, повернув рукоятку против часовой
стрелки до упора. См. Р
3. Для получения круглой формы распыла
отключите струю воздуха, повернув
регулировочный воздушный клапан
по часовой стрелке до упора. См. Р
4. Нажмите пусковой курок пистолета
и отрегулируйте давление воздуха.
Рекомендации относительно давления
воздуха на входе см. в разделе
Технические данные на стр. 23.
5. Для установки нужного расхода жидкости
поворачивайте регулировочный клапан
жидкости против часовой стрелки до тех
пор, пока не перестанет ощущаться
ограничение движения пускового курка,
а затем поверните еще на пол-оборота.
6. Отрегулируйте давление жидкости до
получения нужного расхода жидкости.
7. Для уменьшения расхода жидкости
поворачивайте регулировочный
клапан жидкости по часовой стрелке.
8. Осуществите пробное распыление.
Оцените размер и степень пульверизации
распыла.
9. Для получения узкой формы распыла
поверните регулировочный клапан
воздуха по часовой стрелке.
10. Для повышения степени пульверизации
уменьшите расход жидкости. Увеличение
давления воздуха может способствовать
улучшению пульверизации, но может также
привести к недостаточной эффективности
передачи и нарушению норм эксплуатации.
Р
ИС
. 2
Р
ИС
. 3
ti4839a
регулировочный
регулировочный
ti11097a
впускной
воздушный клапан
клапан жидкости
воздушный
клапан
•
Если регулировочный клапан жидкости
повернут по часовой стрелке до упора,
из пистолета будет выходить только
воздух.
•
Если не удается добиться нужного
расхода жидкости с помощью
регулировочного клапана, может
потребоваться установка сопла
другого размера. Для уменьшения
расхода жидкости используйте сопло
на размер меньше. Для увеличения
расхода жидкости используйте сопло
на размер больше.
