Настройка
313071M 7
Настройка
Подключение линий подачи
воздуха и жидкости
1. Отключите подачу воздуха.
2. Для отключения подачи воздуха к
пистолету установите запорный клапан
(не входит в комплект поставки) за
выходом регулятора воздуха.
3. Для очистки и просушки линии подачи
воздуха к пистолету установите линейный
воздушный фильтр (не входит в комплект
поставки).
4. Подключите линию подачи чистого сухого
отфильтрованного воздуха ко впускному
фитингу подачи воздуха. См. Р
ИС
. 1.
5. Подсоедините шланг подачи жидкости ко
впускному фитингу подачи жидкости.
См. Р
ИС
. 1.
6. Подсоедините другой конец шланга подачи
жидкости к регулируемой линии подачи
жидкости.
Заземление пистолета
Для получения подробных указаний по
заземлению см. местные электротехнические
правила и нормы, а также руководство
к насосу.
Заземлите пистолет с помощью
токопроводящего шланга подачи воздуха или
жидкости, утвержденного компанией Graco.
Промывка оборудования перед
использованием
Оборудование было испытано с помощью
маловязкого масла, которое для защиты
деталей оставляется в каналах подачи
жидкости. Для предотвращения загрязнения
жидкости маслом промывайте оборудование
перед использованием с помощью
совместимого растворителя. См. раздел
Промывка на стр. 10.
По крайней мере, один шланг должен
обеспечивать заземление статического
электричества на пистолете.
• Рекомендуется использовать шланг
с внутренним диаметром 7,9 мм
(5/16 дюйма) или 9,5 мм (3/8 дюйма).
• Убедитесь в том, что поток воздуха
соответствует требованиям.
Минимальные требования к расходу
см. в разделе Технические данные
на стр. 23.
• Настройте регулятор давления
сжатого воздуха (не входит в
комплект поставки) в соответствии
с рекомендациями производителя
жидкости. Максимальное совместимое
давление воздуха указано на
воздушной головке.
• Убедитесь в отсутствии ограничений
потока воздуха, таких как
малообъемные Y-образные клапаны.

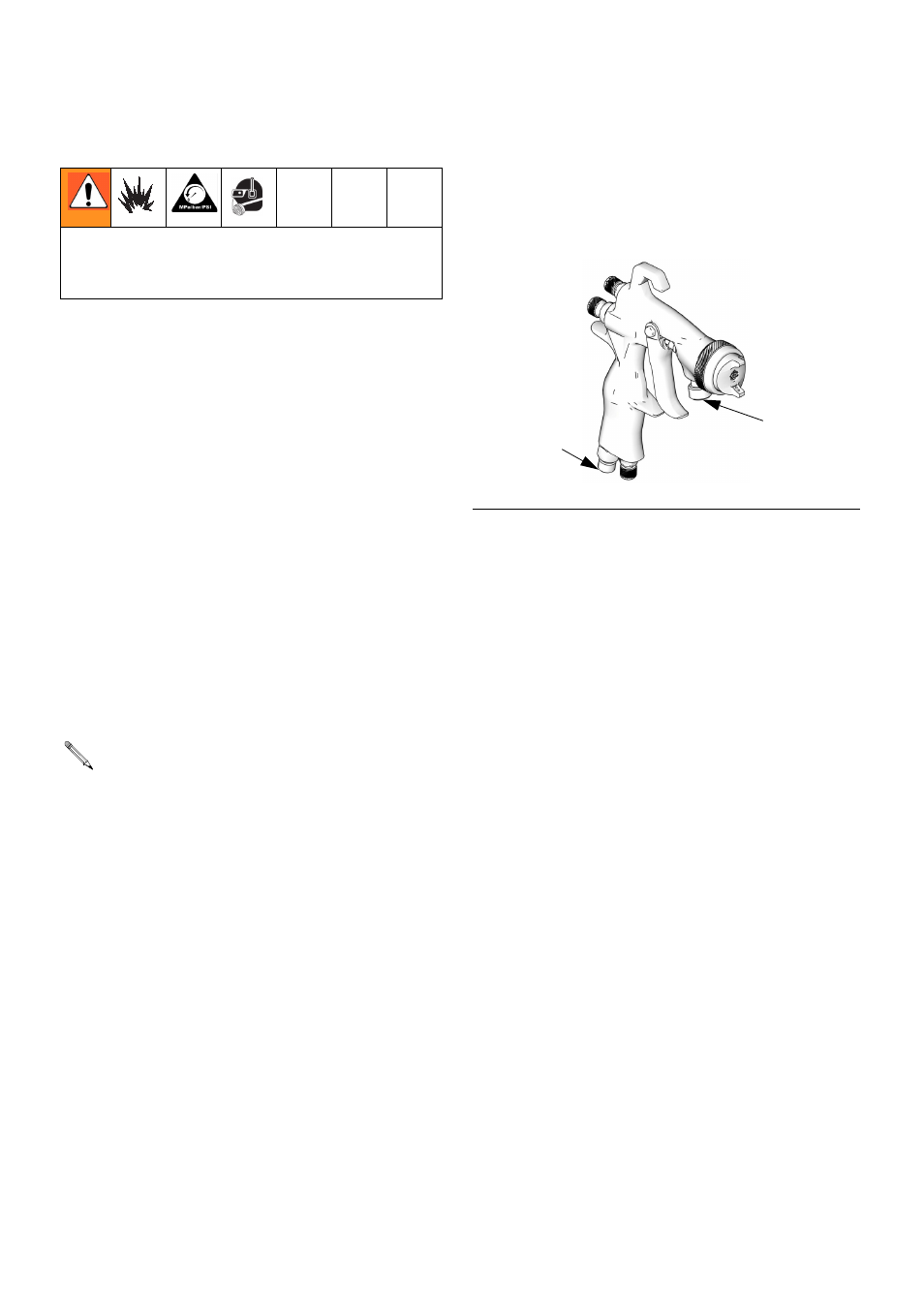

Р ИС . 1
впускное
впускное
воздушное
отверстие
отверстие
для жидкости
ti11094a
